Ejercicio de campo eléctrico 8: Análisis de los resultados
En este ejercicio se describe la manera en que se analizan los resultados durante y después de la simulación. Para ocultar superficies CAD (no el dominio de sólido), cambie entre
Cuerpos CAD (CAD Bodies) y
Cuerpos de Flow Analysis (Flow Analysis Bodies) en el grupo Mostrar (Show). Para despejar la visualización de cualquier variable, seleccione Sin selección (No Selection) de la lista desplegable Leyenda (Legend). Pulse en
Panel de trazados XY (XYPlot Panel) para ver el trazado XY.
Cuerpos CAD (CAD Bodies) y Cuerpos de Flow Analysis (Flow Analysis Bodies) en el grupo Mostrar (Show). Para despejar la visualización de cualquier variable, seleccione Sin selección (No Selection) de la lista desplegable Leyenda (Legend). Pulse en Panel de trazados XY (XYPlot Panel) para ver el trazado XY. | 1. Para mostrar u ocultar las entidades geométricas seleccionadas, pulse en  Mostrar (Show) en el panel de vista.2. Para cambiar la disposición de colores, pulse en  Más (More) en Leyenda (Legend) y seleccione entre Azul a rojo (Blue Red) y Azul violeta (Blue Purple). |
Visualización de los contornos de potencial eléctrico en interfaces

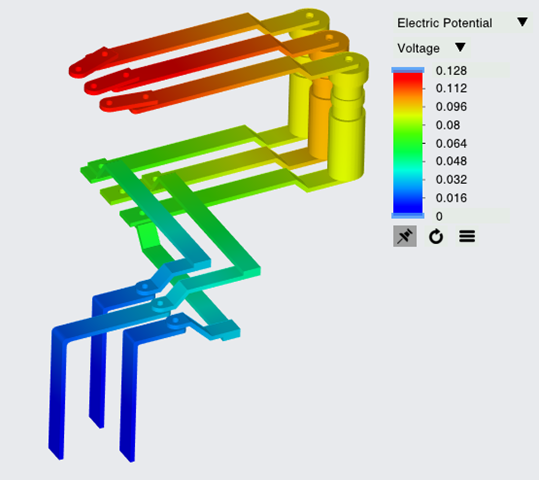

Contornos de potencial eléctrico
1. En el panel Funciones, pulse en
Activar/Desactivar propiedades de vista (Turn on/off view properties) y seleccione lo siguiente en la lista:
Ocultar todas las superficies (Hide all surfaces),
Ocultar todas las rejillas (Hide all grids)
Activar/Desactivar propiedades de vista (Turn on/off view properties) y seleccione lo siguiente en la lista: Ocultar todas las superficies (Hide all surfaces), Ocultar todas las rejillas (Hide all grids)y
Ocultar todos los contornos (Hide all outlines).
Ocultar todos los contornos (Hide all outlines).2. En Dominios (Domains), seleccione todas las entidades sólidas excepto los sólidos INSULATOR. En el panel de vista, pulse en Mostrar (Show) para mostrar los dominios seleccionados.
Mostrar (Show) para mostrar los dominios seleccionados.3. En el panel de propiedades, en la ficha Vista (View), para Superficie (Surface), defina los valores de las opciones que se indican a continuación:
◦ Variable: Potencial eléctrico: [Campo eléctrico] (Electric Potential: [Electric Field])
◦ Mín. (Min): 0 Voltage
◦ Máx. (Max): 0.128 Voltage
Visualización de los contornos actuales

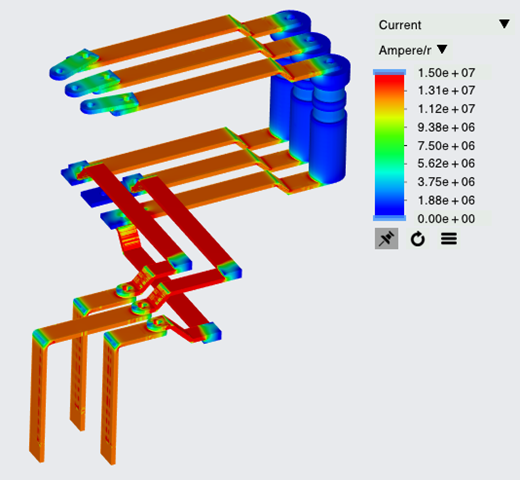

Contornos actuales
1. En el panel Funciones, pulse en Activar/Desactivar propiedades de vista (Turn on/off view properties) y seleccione lo siguiente en la lista: Ocultar todas las superficies (Hide all surfaces), Ocultar todas las rejillas (Hide all grids)
Activar/Desactivar propiedades de vista (Turn on/off view properties) y seleccione lo siguiente en la lista: Ocultar todas las superficies (Hide all surfaces), Ocultar todas las rejillas (Hide all grids)y Ocultar todos los contornos (Hide all outlines).
Ocultar todos los contornos (Hide all outlines).2. En Dominios (Domains), seleccione todas las entidades sólidas excepto los sólidos INSULATOR. En el panel de vista, pulse en Mostrar (Show) para mostrar los dominios seleccionados.
Mostrar (Show) para mostrar los dominios seleccionados.3. En el panel de propiedades, en la ficha Vista (View), para Superficie (Surface), defina los valores de las opciones que se indican a continuación:
◦ Variable: Corriente: [Campo eléctrico] (Current: [Electric Field)]
◦ Mín. (Min): 0 Ampere/mm2
◦ Máx. (Max): 1.50e+07 Ampere/mm2
Visualización de los contornos de calentamiento joule en interfaces

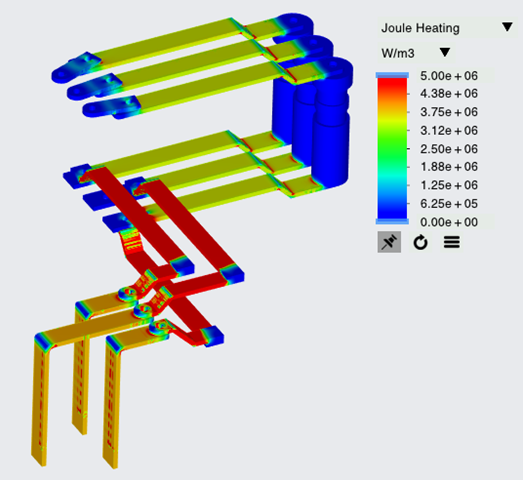

Contornos de calor
1. En el panel Funciones, pulse en Activar/Desactivar propiedades de vista (Turn on/off view properties) y seleccione lo siguiente en la lista: Ocultar todas las superficies (Hide all surfaces), Ocultar todas las rejillas (Hide all grids)
Activar/Desactivar propiedades de vista (Turn on/off view properties) y seleccione lo siguiente en la lista: Ocultar todas las superficies (Hide all surfaces), Ocultar todas las rejillas (Hide all grids)y Ocultar todos los contornos (Hide all outlines).
Ocultar todos los contornos (Hide all outlines).2. En Dominios (Domains), seleccione todas las entidades sólidas excepto los sólidos INSULATOR. En el panel de vista, pulse en Mostrar (Show) para mostrar los dominios seleccionados.
Mostrar (Show) para mostrar los dominios seleccionados.3. En el panel de propiedades, en la ficha Vista (View), para Superficie (Surface), defina los valores de las opciones que se indican a continuación:
◦ Variable: Calentamiento joule: [Campo eléctrico] (Joule Heating: [Electric Field)]
◦ Mín. (Min): 0 W/m3
◦ Máx. (Max): 5.00e+06 W/m3
Visualización de los contornos de temperatura

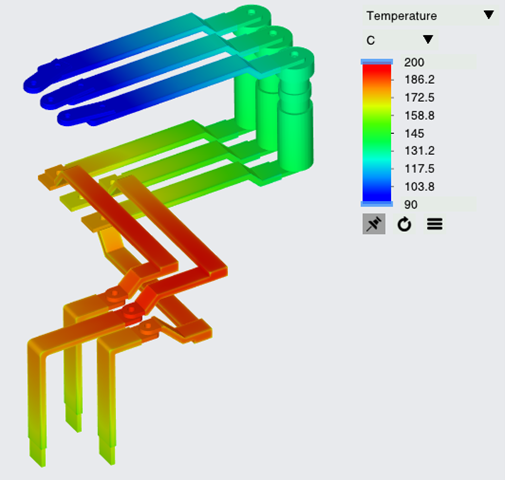

Contornos de temperatura
1. En el panel de funciones, pulse en Activar/Desactivar propiedades de visualización (Turn on/off view properties) y seleccione las siguientes opciones en la lista: Ocultar todas las superficies (Hide all surfaces), Ocultar todas las rejillas (Hide all grids) y Ocultar todos los contornos (Hide all outlines).
Activar/Desactivar propiedades de visualización (Turn on/off view properties) y seleccione las siguientes opciones en la lista: Ocultar todas las superficies (Hide all surfaces), Ocultar todas las rejillas (Hide all grids) y Ocultar todos los contornos (Hide all outlines).2. En Dominios (Domains) seleccione todos los sólidos. En el panel de vista, pulse en Mostrar (Show) para mostrar los dominios seleccionados.
Mostrar (Show) para mostrar los dominios seleccionados.3. En el panel de propiedades, en la ficha Vista (View), para Superficie (Surface), defina los valores de las opciones que se indican a continuación:
◦ Rejilla (Grid): No
◦ Contorno (Outline): No
◦ Variable: Temperatura: [calor] (Temperature: [Heat)]
◦ Mín. (Min): 90 C
◦ Máx. (Max): 200 C
Trazado de la corriente en el límite de salida
Corriente en la salida
1. En el árbol de Flow Analysis, pulse en > .
2. Seleccione CURRENT_OUTLET_i1, CURRENT_OUTLET_i2 y CURRENT_OUTLET_i3.
3. Pulse en Trazado XY (XYPlot). Se añade una nueva entidad xyplot2 al árbol de Flow Analysis, en > .
Trazado XY (XYPlot). Se añade una nueva entidad xyplot2 al árbol de Flow Analysis, en > .4. Seleccione xyplot1.
5. En el panel de propiedades, defina Variable: Vigente (Current)
6. Si es necesario, pulse en
Detener (Stop) y
Ejecutar (Run) en el grupo Ejecutar (Run).
Detener (Stop) y Ejecutar (Run) en el grupo Ejecutar (Run).Visualización de las líneas de flujo en el dominio
Se agiliza el seguimiento de la trayectoria del flujo de fluidos.
1. Para crear líneas de flujo, seleccione Líneas de flujo (Stream Lines) del grupo Postproceso (Post-processing) de la cinta de Flow Analysis.
2. En el panel de propiedades de simplificaciones, seleccione Yes para outside_dir1_max, outside_dir1_min, outside_dir2_max, outside_dir2_min, outside_dir3_max y outside_dir3_min para liberar simplificaciones. Pulse en Aceptar (OK) para cerrar el panel.
3. Seleccione Geometría (Geometry) en > > > en el árbol de Flow Analysis.
4. En el panel de propiedades, en la ficha Modelo (Model), defina los valores de las opciones que se indican a continuación:
◦ Espesor de línea (Line Thickness): 0.0005 m
◦ Tamaño de tiempo de animación (Animation Time Size): 0.05
5. En el panel de propiedades, en la ficha Vista (View), para Superficie (Surface), seleccione los siguientes valores para las opciones que se indican a continuación:
◦ Variable: Magnitud de velocidad:[Flujo] (Velocity Magnitude:[Flow])
◦ Mín. (Min): 0 m/s
◦ Máx. (Max): 0.6 m/s

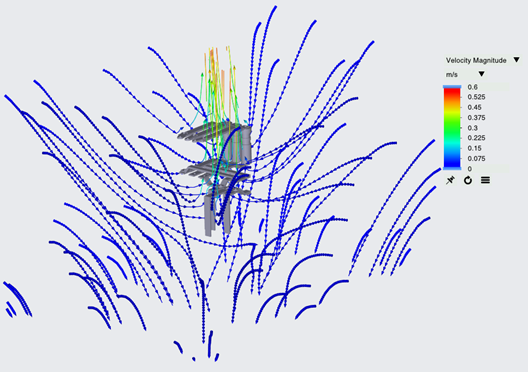

Línea de flujo: temperatura
