Цель этого моделирования заключается в анализе воздействия тока, протекающего через обмотку электродвигателя, с учетом теплопередачи. Заданный полный ток 250 A подается через шины, которые поддерживаются при температуре 90°C. Тепло передается через медные шины, клеммы и тело электрода переменного тока.

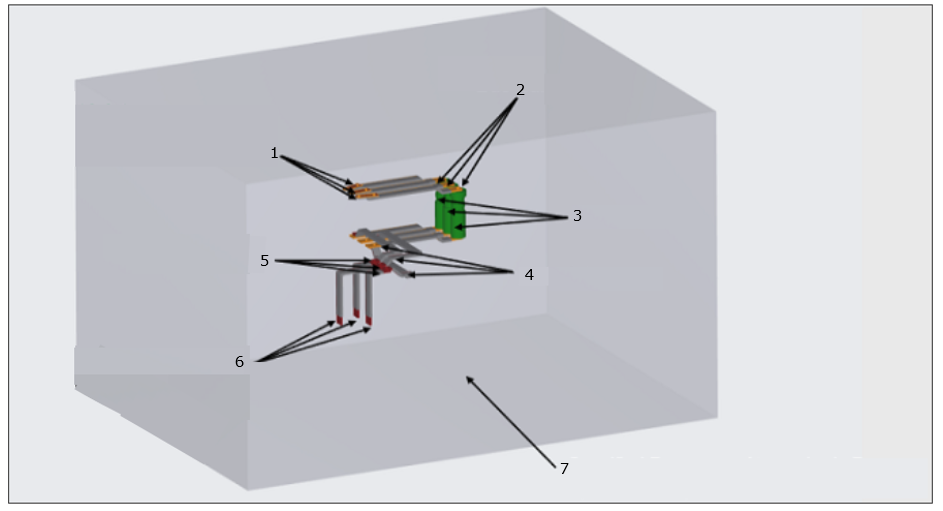

Ток протекает из медных шин в электрод переменного тока, а затем - к медным клеммам на выходе, где задается граничное условие 0 V вместе с заданной температурой 160°C. Такая настройка позволяет наблюдать поведение рассеивания тепла и распределения тока в системе. Естественный конвективный поток индуцируется в окружающем воздушном домене нагретыми твердыми телами. Таким образом, окружающий воздушный домен также включается в моделирование, чтобы зафиксировать теплопередачу из-за конвекции в окружающей среде. Геометрия и условия для этого моделирования показаны на рисунке ниже.

К расчету анализа потоков относятся следующие упражнения:
