Упражнение 3. Подготовка сетки
1. В дереве анализа потоков выберите Домены (Domains).
2. На панели "Свойства" (Properties) на вкладке Сетка (Mesh) для параметра Создание сетки (Mesh Generation) введите следующие значения.
◦ Расположение сетки (Mesh Location) - All Volumes
◦ Границы ограничивающего параллелепипеда (Bounding Box Margins) - Uniform
Размер (Size) - 1
◦ Максимальный размер ячейки (Maximum Cell Size) - 0.05
◦ Минимальный размер ячейки (Minimum Cell Size) - 0.0004
◦ Размер ячейки на поверхностях (Cell Size on Surfaces): 0.005
Эти значения будут сохранены как настройки по умолчанию. Если потребуется, их можно изменить.
3. Щелкните
Генерировать сетку (Generate Mesh), чтобы создать сетку для жидкого домена.
Генерировать сетку (Generate Mesh), чтобы создать сетку для жидкого домена.4. В разделе Домены (Domains) выберите все объекты. На панели "Вид" (View) щелкните
Отобразить (Show), чтобы отобразить выбранные домены.
Отобразить (Show), чтобы отобразить выбранные домены.5. На панели свойств на вкладке Вид (View) задайте для опций Сетка (Grid) и Контур (Outline) значение Да (Yes). Сетка будет выглядеть, как показано на рисунке.

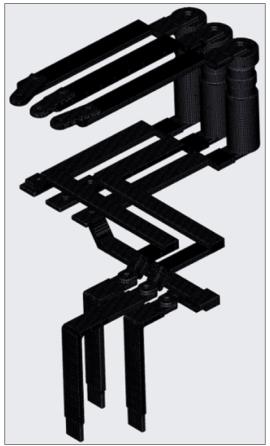

Сетка для твердотельного домена
Разделение интерфейсов
Чтобы применить граничные условия "Электрическое поле" (Electric Field) и "Нагрев" (Heat), выполните следующие действия.
1. В дереве Flow Analysis в разделе Граничные условия (Boundary Conditions) щелкните Интерфейсы (Interfaces).
2. Щелкните правой кнопкой мыши и выберите Разделить интерфейс (Separate Interface) для CURRENT_INLET_1, CURRENT_INLET_2, CURRENT_INLET_3, CURRENT_OUTLET_1, CURRENT_OUTLET_2 и CURRENT_OUTLET_3.
3. При разделении интерфейсов образуются границы.
 | Интерфейсы разделяются таким образом, что граничные условия температуры можно назначать твердотельным границам. |
