Упражнение 2. Создание граничных условий
1. В разделе "Домены" (Domains) щелкните правой кнопкой мыши BUSBAR_1 и выберите
Добавить граничное условие (Add Boundary Condition). Откроется диалоговое окно Наборы поверхностей (Surface Sets).
Добавить граничное условие (Add Boundary Condition). Откроется диалоговое окно Наборы поверхностей (Surface Sets).2. Выберите CURRENT_INLET_1, как показано на рисунке ниже.
3. Нажмите кнопку ОК. В разделе Основные границы (General Boundaries) создается новый объект BC_00001.
4. В разделе Домены (Domains) щелкните правой кнопкой BUSBAR_2 и выберите Добавить граничное условие (Add Boundary Condition). Откроется диалоговое окно Наборы поверхностей (Surface Sets).
Добавить граничное условие (Add Boundary Condition). Откроется диалоговое окно Наборы поверхностей (Surface Sets).5. Выберите CURRENT_INLET_2, как показано на рисунке ниже.
6. Нажмите кнопку ОК. В разделе Основные границы (General Boundaries) создается новый объект BC_00002.
7. В разделе Домены (Domains) щелкните правой кнопкой BUSBAR_3 и выберите Добавить граничное условие (Add Boundary Condition). Откроется диалоговое окно Наборы поверхностей (Surface Sets).
Добавить граничное условие (Add Boundary Condition). Откроется диалоговое окно Наборы поверхностей (Surface Sets).8. Выберите CURRENT_INLET_3, как показано на следующем рисунке.
9. Нажмите кнопку ОК. В разделе Основные границы (General Boundaries) создается новый объект BC_00003.

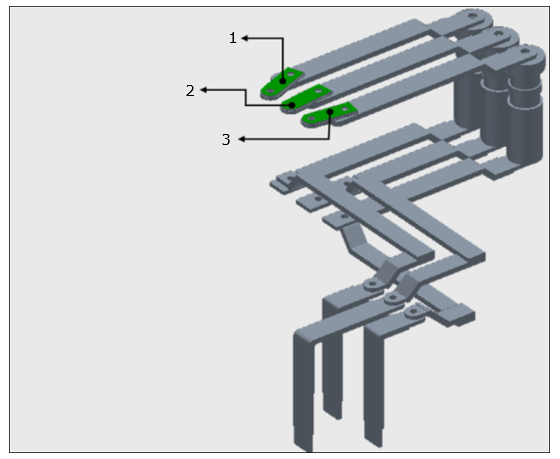

Рис. 24. Создание входных границ
1. CURRENT_INLET_1
2. CURRENT_INLET_2
3. CURRENT_INLET_3
10. В разделе Домены (Domains) щелкните правой кнопкой COPPER_TERMINAL_1 и выберите Добавить граничное условие (Add Boundary Condition). Откроется диалоговое окно Наборы поверхностей (Surface Sets).
Добавить граничное условие (Add Boundary Condition). Откроется диалоговое окно Наборы поверхностей (Surface Sets).11. Выберите CURRENT_OUTLET_1, как показано на следующем рисунке.
12. Нажмите кнопку ОК. В разделе Основные границы (General Boundaries) создается новый объект BC_00004.
13. В разделе Домены (Domains) щелкните правой кнопкой COPPER_TERMINAL_2 и выберите Добавить граничное условие (Add Boundary Condition). Откроется диалоговое окно Наборы поверхностей (Surface Sets).
Добавить граничное условие (Add Boundary Condition). Откроется диалоговое окно Наборы поверхностей (Surface Sets).14. Выберите CURRENT_OUTLET_2, как показано на следующем рисунке.
15. Нажмите кнопку ОК. В разделе Основные границы (General Boundaries) создается новый объект BC_00005.
16. В разделе Домены (Domains) щелкните правой кнопкой COPPER_TERMINAL_3 и выберите Добавить граничное условие (Add Boundary Condition). Откроется диалоговое окно Наборы поверхностей (Surface Sets).
Добавить граничное условие (Add Boundary Condition). Откроется диалоговое окно Наборы поверхностей (Surface Sets).17. Выберите CURRENT_OUTLET_3, как показано на следующем рисунке.
18. Нажмите кнопку ОК. В разделе Основные границы (General Boundaries) создается новый объект BC_00006.

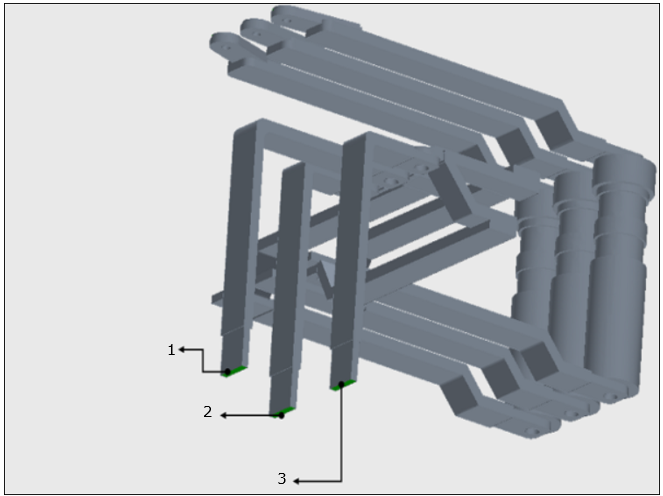

Рис. 25. Создание выходных границ
1. CURRENT_OUTLET_2
2. CURRENT_OUTLET_1
3. CURRENT_OUTLET_3
19. Щелкните правой кнопкой мыши и переименуйте следующие граничные условия:
◦ BC_00001 как CURRENT_INLET_1
◦ BC_00002 как CURRENT_INLET_2
◦ BC_00003 как CURRENT_INLET_3
◦ BC_00004 как CURRENT_OUTLET_1
◦ BC_00005 как CURRENT_OUTLET_2
◦ BC_00006 как CURRENT_OUTLET_3
