Просмотр поперечных сечений в результатах Creo Ansys Simulation
Можно создать и просмотреть результаты отсеченного контурного графика вдоль любого поперечного сечения модели.
Чтобы создать поперечное сечение для активного результата, выполните следующие шаги.
1. Выберите результат в дереве модели. Щелкните правой кнопкой мыши значок
, чтобы активировать результат.
, чтобы активировать результат.2. Щелкните Сечение (Section), чтобы открыть вкладку Сечение (Section).
3. Выберите привязку, вдоль которой нужно просмотреть сечение результатов.

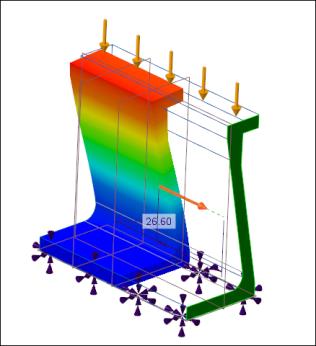

4. Перемещайте 3D-перетаскиватель, чтобы динамически просматривать результаты отсечения вдоль сечения привязки

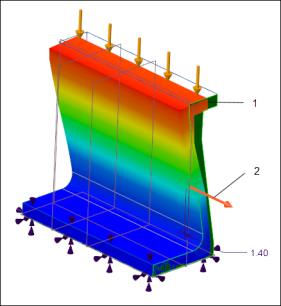

 1. Плоскость привязки для поперечного сечения 2. 3D-перетаскиватель |  Протяните перетаскиватель вдоль направления привязки, чтобы просмотреть отсеченные результаты |
5. Нажмите кнопку
OK, чтобы сохранить результаты для поперечного сечения. Результаты сечений сохраняются в дереве модели, где их можно просматривать, править или удалять.
OK, чтобы сохранить результаты для поперечного сечения. Результаты сечений сохраняются в дереве модели, где их можно просматривать, править или удалять.Чтобы просмотреть результаты вдоль ранее созданного сечения модели, выберите это сечение в дереве модели. Щелкните правой кнопкой мыши значок , чтобы активировать результаты.

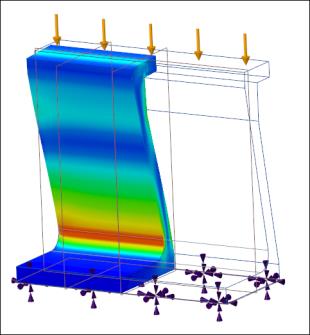

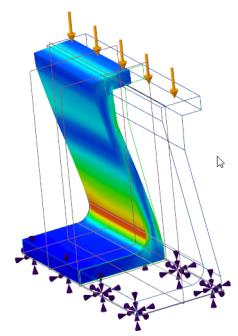

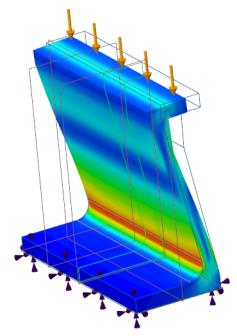

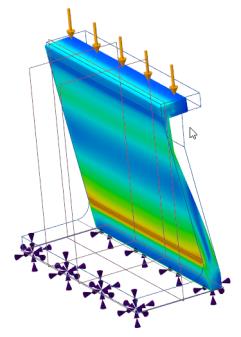

, чтобы активировать результаты.Полные результаты без выбранного сечения  | Результаты с сечением вдоль выбранного направления X  | Результаты с сечением вдоль выбранного направления Y  | Результаты с сечением вдоль выбранного направления Z  |
Щелкните значок
в легенде, чтобы скрыть или отобразить каркасный вид модели в результатах.
в легенде, чтобы скрыть или отобразить каркасный вид модели в результатах. |  |

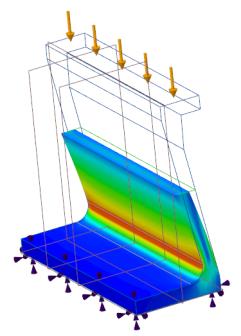

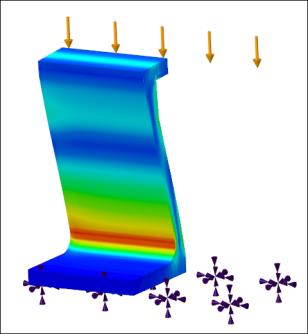

Сечение вдоль оси Z с показанным каркасом модели. | Поперечное сечение вдоль оси Z со скрытым каркасом модели |
