Легенда результатов в Creo Ansys Simulation
Легенда результатов
Результаты отображаются с легендой результатов, которая используется в следующих целях:
• Выбор результата для отображения вместе с его подтипом, где это применимо.
• Изменение диапазона отображаемых результатов.
• Выбор единиц измерения результатов.
• Изменение образа результатов.

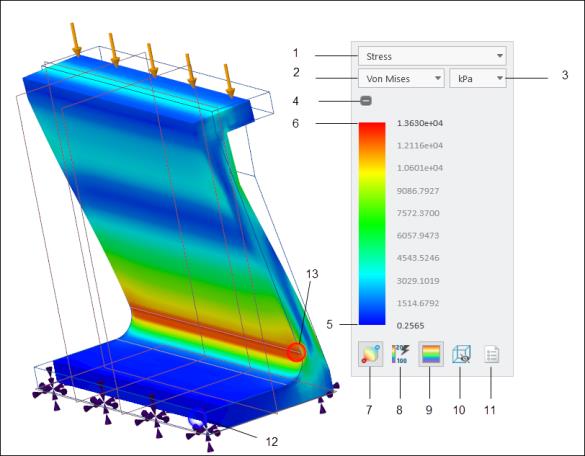

На следующем рисунке показаны различные компоненты легенды результатов для результата напряжения по Мизесу:
1. Отображает наименование величины результата или - для глобальных результатов - позволяет выбрать результат для просмотра.
2. Подтип величины результата.
3. Единицы измерения.
4. Развертывает или свертывает легенду результатов.
5. Минимальное значение величины результата - щелкните для выполнения правки, если выбрана кнопка
.
.6. Максимальное значение величины результата - щелкните для выполнения правки, если выбрана кнопка .
.7.
- переключает отображение максимального и минимального значений результатов для модели в графическом окне
- переключает отображение максимального и минимального значений результатов для модели в графическом окне8. - переключает отображение автоматически рассчитанных глобальных максимального и минимального значений и предоставляет пользователю редактируемые максимальное и минимальное значения результатов. Если выбрана эта опция, можно расширить или сузить диапазон отображаемых результатов.
- переключает отображение автоматически рассчитанных глобальных максимального и минимального значений и предоставляет пользователю редактируемые максимальное и минимальное значения результатов. Если выбрана эта опция, можно расширить или сузить диапазон отображаемых результатов.9.
- переключение между отображением результатов в виде полос определенного цвета или в виде диффузных цветов. По умолчанию отображаются диффузные цвета.
- переключение между отображением результатов в виде полос определенного цвета или в виде диффузных цветов. По умолчанию отображаются диффузные цвета.10.
- переключает отображение каркасного вида модели.
- переключает отображение каркасного вида модели.
- открывает диалоговое окно 12. Минимальное значение результата, отображаемое синим кружком, когда нажата кнопка .
.13. Максимальное значение результата, отображаемое красным кружком, когда нажата кнопка .
.Выбранные настройки легенды применяются только к активному результату и сохраняются вместе с результатами при сохранении модели и данных моделирования.
Расширенные настройки легенды
В диалоговом окне Расширенные настройки легенды (Advanced Legend Settings) доступны следующие опции:
• Отсечь по диапазону (Clip to range) - скрывает данные, находящиеся вне указанного диапазона. Это означает, что результаты, находящиеся выше максимального или ниже минимального значений, не окрашиваются в результатах. Например, на следующем рисунке значения, превышающие максимальную величину смещения (более 9.0 e-4), не отображаются при выборе опции Отсечь по диапазону (Clip to range).

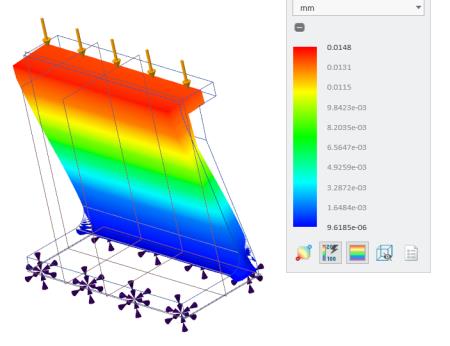

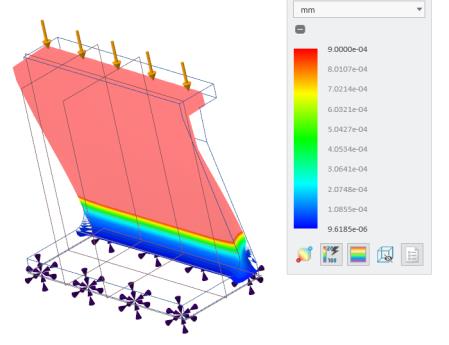

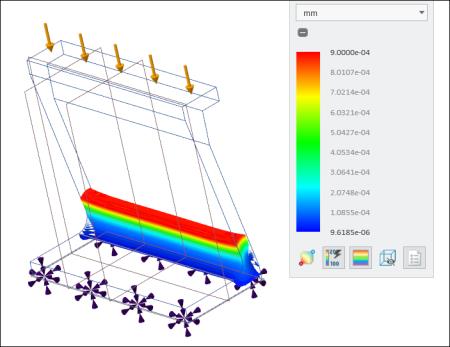

С диапазоном результатов по умолчанию  | Флажок Отсечь по диапазону (Clip to range) установлен.  | Флажок Отсечь по диапазону (Clip to range) снят.  |
• Число цветов (Number of colors) - количество цветовых полос, отображаемых на контурном графике.
• Распределение цветов (Color distribution) - выберите одну из следующих опций:
◦ Линейный (Linear) - диапазон полосы каждого контура является постоянным. Цвета распределяются равномерно.
Эта опция полезна для контуров, где данные изменяются равномерно по диапазону переменных.
◦ Логарифмический (Logarithmic) - распределение цветовых полос с использованием логарифмического масштаба.
Эта опция полезна для контуров, где данные сильно смещаются к нижнему концу диапазона переменных.
В следующем примере показано линейное и логарифмическое распределение для одного и того же диапазона результатов.

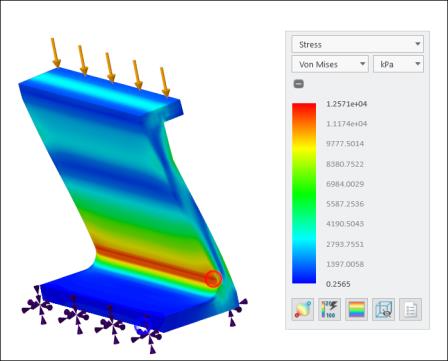

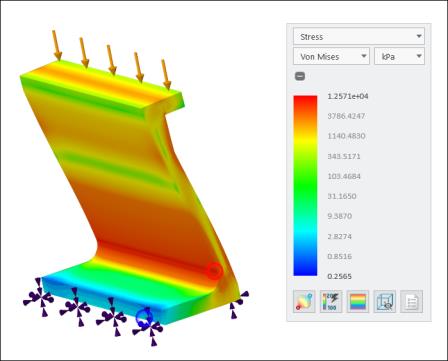

Линейное распределение  | Логарифмическое распределение  |
