Indique o tipo que corresponde ao seu modelo. Algumas das regras que são aplicadas ao modelo têm base no tipo especificado, como a aplicabilidade das tolerâncias linear e angular gerais que referenciam o padrão de tolerância ISO 1101.

Esta opção indica que a peça deve ser considerada uma peça não rígida. Uma peça não rígida é uma peça que deforma em uma extensão que, no estado livre está além das tolerâncias geométricas e/ou dimensionais especificadas.

Quando selecionado, o aplicativo inclui automaticamente uma nota geral (consulte Propriedades e notas, descrevendo as condições de restrição ao verificar os requisitos da peça. Tolerâncias geométricas que devem ser verificadas no estado livre devem incluir o símbolo de estado livre Ⓕ no quadro de controle de elemento. Além disso, quando a peça faz referência ao padrão de tolerância ISO 1101, uma nota é adicionada automaticamente ao modelo indicando que o ISO 10579 foi invocado.

A propriedade padrão de tolerância geométrica é inicializada a partir da propriedade padrão de tolerância no modelo CAD. Os padrões de tolerância suportados são:

O aplicativo adiciona automaticamente notas referenciando os padrões aplicáveis. Consulte Notas de referência de padrões (ASME), Notas de referência de padrões (ISO) ou Notas de referência de padrões (DIN) para obter mais informações.

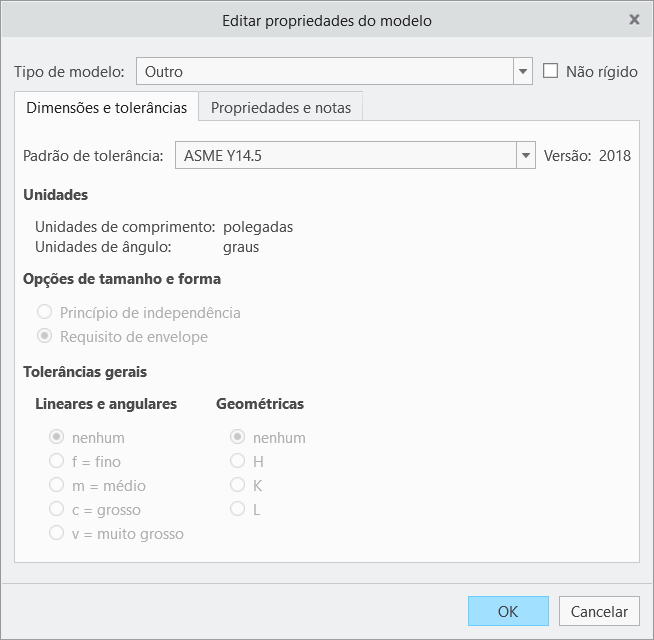

Esta seção mostra as unidades usadas para dimensões lineares e angulares no modelo. O aplicativo adiciona automaticamente uma nota indicando as unidades lineares do modelo (conforme requerido pelos padrões ASME e ISO).

As opções de tamanho e forma só são aplicáveis ao padrão de tolerância ISO 1101. Essas opções serão desabilitadas se ASME Y14.5 é for o padrão referenciado.

O princípio de independência indica que cada requisito geométrico ou dimensional especificado deve ser atendido de forma independente, a menos que uma relação específica seja determinada (por exemplo, requisito MMR, LMR ou de envelope). Onde nenhum relacionamento é especificado, uma tolerância geométrica se aplica independentemente do tamanho do elemento, e os dois requisitos (tamanho e geometria) são independentes. Isso significa que tamanho e forma, tamanho e orientação ou tamanho e a localização são requisitos independentes e afetam (ou definem) o limite extremo do elemento de tamanho.

O requisito de envelope é uma maneira de especificar um requisito para dependência comum entre tolerâncias dimensionais (tamanho) e tolerâncias geométricas (forma). O requisito de envelope indica que um elemento de tamanho não pode violar o envelope de forma ideal em relação ao tamanho máximo do material. Por exemplo, se todos os diâmetros locais reais de um elemento de haste estiverem em seu tamanho máximo, o elemento de haste deverá ser perfeitamente cilíndrico.

Quando o ISO 8015 é referenciado, o princípio de independência é invocado por default. Selecionar a opção de requisito de envelope cria uma nota invocando o ISO 14405, que indica que o requisito de envelope se torna a condição default para elementos de tamanho.

Lembre-se de que, se a condição default for o princípio de independência, o requisito de envelope poderá ser chamado para elementos individuais de tamanho, indicando o símbolo Ⓔ próximo à dimensão.

Saber quando usar o princípio de independência ou o requisito de envelope pode ser confuso. Em geral, a regra de envelope deve ser usada quando um elemento de tamanho é montado com outro elemento de tamanho. Isso garante a montagem no pior caso e permite tolerâncias máximas para manufatura. Quando um elemento de tamanho não é montado com outro elemento de tamanho, o princípio de independência deve ser considerado.

As opções de tolerâncias gerais só serão aplicáveis ao padrão de tolerância ISO 1101. Essas opções serão desabilitadas se ASME Y14.5 é for o padrão referenciado.

A configuração especifica a classe de tolerância para tolerâncias gerais de dimensões lineares e angulares e é inicializada a partir da propriedade de classe de modelo no modelo CAD. Quando você muda a atribuição de classe de tolerância no GD&T Advisor, a propriedade de classe de modelo é atualizada automaticamente no modelo CAD (e vice-versa). O ISO 2768-1 inclui tabelas de valores para desvios permitidos a dimensões lineares e angulares com base na designação de classe de tolerância e valor de dimensão.

De acordo com o ISO 2768-1, as tolerâncias gerais para dimensões lineares e angulares somente são aplicáveis para peças que são produzidas por remoção de metal ou peças formadas a partir de chapas. Portanto, se o tipo de peça estiver definido como 'Outro', a tolerância geral para dimensões lineares e angulares será definido como 'nenhum' e não poderá ser modificada.

Esta seção inclui controles para tolerâncias para o perfil geral, dimensões de tamanho linear e dimensões de tamanho angular. Ao selecionar uma destas opções, você também deve indicar um valor, clicando no campo de entrada. Uma nota é gerada, invocando o ISO 22081 e exibindo as tolerâncias gerais especificadas.

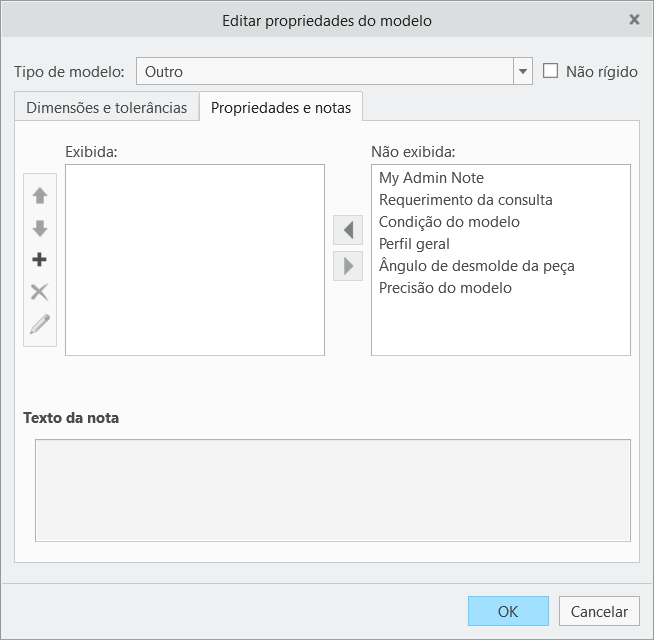

Essa aba da janela Editar propriedades do modelo fornece uma interface para gerenciar as notas gerais para o modelo. Há três origens para as notas disponíveis:

A interface de usuário inclui duas regiões de lista, exibidas e não exibidas, que permitem que você gerencie a visibilidade das notas. Observe que algumas notas de aplicativo ou administrador podem ser requeridas. Uma nota requerida deve ser exibida — Você não pode mover notas requeridas para a lista 'Não exibidas'. Por exemplo, se você indicou que a peça é não rígida, haverá uma nota de peça não rígida adicionada à lista exibida. Esta é uma nota requerida para peças não rígidas e deve ser exibida quando a caixa de seleção 'não rígida' é selecionada.

As notas podem incluir uma variável e seu valor. Uma variável pode ser dos seguintes tipos:

Por exemplo, a nota 'Perfil geral' inclui uma variável de número real denominada 'Tolerância'. Quando 'Tolerância geral' estiver na lista 'Exibida', você deverá especificar um valor para 'Tolerância' que seja compatível com o tipo de variável. Se o tipo de variável for 'ID de parâmetro', você deverá especificar o nome de um parâmetro ou a identificação de dimensão (por exemplo, d11) que existe no modelo CAD.

Depois que você especificou as notas desejadas na lista 'Exibição' e clicou no botão Aceitar, o aplicativo gera as notas especificadas na ordem mostrada na lista 'Exibição'. Você pode controlar a ordem da lista com as setas 'Mover para cima' e 'Mover para baixo' à esquerda da lista 'Exibição'.
