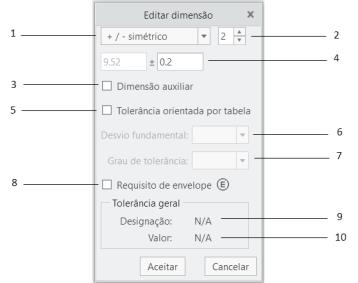

Editar dimensão (ISO)
1. Modo de tolerância — Selecione um dos modos detolerância a seguir:
◦ +/‒ Simétrico
◦ Mais/menos
◦ Dimensões do limite
◦ Nominal
2. Configuração de precisão — Defina a precisão desejada (número de casas decimais) para a Dimensão.
3. Valor da dimensão nominal — Este é o valor nominal da dimensão. Não pode ser modificado neste diálogo.
4. O valor da tolerância — Especifique o(s) valor(es) de tolerância desejado(s). Algumas condições deverão ser consideradas se o modo de tolerância for definido como 'Limites':
◦ Por default, o valor nominal de uma dimensão no Creo é considerado igual ao valor médio dos limites superior e inferior (pressupondo que a configuração "maintain_limit_tol_nominal" do Creo está definida como "no", que é a configuração default).
◦ Se a dimensão selecionada for uma dimensão guia AE e se os limites forem modificados de modo que o valor médio mude, o modelo CAD precisará de regeneração.
◦ Se a dimensão selecionada for uma dimensão guiada AE, os valores de limite serão desabilitados porque o valor nominal das dimensões guiadas não pode ser modificado independentemente.
5. Dimensão auxiliar — Quando selecionada, a dimensão é contida entre parênteses para indicar que é uma dimensão auxiliar. Essa opção está disponível somente para modelos de montagem. As dimensões auxiliares geralmente são requeridas nos modelos de montagem em que a dimensão é a tolerância no modelo da peça, mas deve ser exibida na montagem.
6. Tolerância guiada por tabela driven tabela — Quando você marcar essa caixa de seleção, os valores de tolerância serão extraídos da tabela especificada pelos valores selecionados para o desvio básico e para o nível de tolerância. Essa opção está disponível somente para as dimensões de tamanho a seguir:
◦ Diâmetro do furo
◦ Diâmetro do rebaixo de furo
◦ Largura da abertura
◦ Largura do furo alongado
◦ Diâmetro da haste
◦ Largura da placa
◦ Quando essa opção for selecionada, uma nota será adicionada ao modelo que faz referência ao ISO 286 (sistema ISO de limites e ajustes).
◦ O encaixe entre as peças de contato é indicado no modelo do design e protegido na peça de trabalho pelo uso do símbolo de exigência de envelope Ⓔ. Portanto, a opção Requisito de envelope é selecionada automaticamente para as dimensões orientadas por tabela.
◦ O tipo de tolerância para tolerâncias guiadas por tabela poder não estar definido como "simétrico".
7. Desvio básico — A letra selecionada para o desvio básico indica posição relativa da zona de tolerância com relação ao tamanho básico.
8. Grau de tolerância — O número selecionado para o grau de tolerância indica a quantidade de tolerância para a dimensão de tamanho.
9. Requisito de envelope
◦ Quando selecionado, o símbolo de requisito do envelope, Ⓔ, é incluído na anotação da dimensão do tamanho, indicando que o elemento de tamanho não pode violar o envelope de forma perfeita no tamanho máximo do material.
◦ Essa opção é aplicável somente às dimensões de tamanho para elementos de tamanho não cônicos (por exemplo, furo, eixo, placa etc.).
◦ Essa opção é aplicável somente quando o "Princípio de independência" foi indicado para a peça de trabalho (consulte Propriedades da peça).
10. Designação de tolerância geral
◦ A designação de tolerância geral, indicada para a peça de trabalho (consulte Propriedades da peça).
◦ As tolerâncias gerais são aplicáveis somente quando o tipo de tolerância está definido como "Nominal".
11. O valor da tolerância geral — O valor da tolerância geral, com base no valor nominal a dimensão e na designação da tolerância especificada.
As dimensões no GD&T Advisor estão associadas a uma dimensão no modelo CAD. Ao modificar as propriedades de uma dimensão em Editar dimensão, as propriedades da dimensão correspondente serão atualizadas de acordo.
Ao especificar um valor de tolerância, é importante considerar a função do elemento. O valor de tolerância é geralmente determinado usando um dos métodos a seguir:
• O sistema de encaixe da ISO
• Uma análise de tolerância
• Uma diretriz de design corporativo
• Uma tolerância geral (usualmente aplicada para elementos não críticos)
Os valores de tolerância especificados poderão ter um impacto significativo no custo da peça. Em geral, você deve especificar o maior valor de tolerância maior que atende os requisitos funcionais do elemento.
