Modificadores de limite material do elemento de datum (ASME)

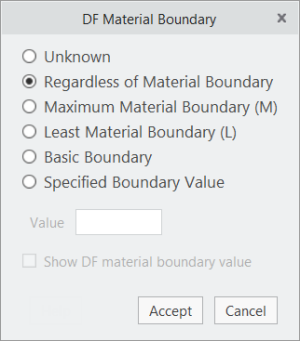

A janela de limite de Material DF permite que você indique um modificador de limite de material para o elemento de datum:
• Desconhecido — Mostra (?) para o modificador de limite de material, indicando que você ainda não decidiu qual opção usar. Se você adicionar um DRF com limite de material datum desconhecido, aparecerá uma mensagem de aviso indicando que a especificação DRF está incompleta.
• Limite de material independente — Sem modificador de limite de material (por Regra #2) indicando que o simulador de elemento de datum é ajustado de MMB para LMB até que faça o máximo contato com as extremidades do elemento de datum.
• Limite de material máximo (M) – inclui Ⓜ após a referência de elemento datum, indicando que o elemento de datum é simulado no seu limite máximo material (MMB).
• Limite de material mínimo (L) – inclui Ⓛ após a referência de elemento datum, indicando que o elemento de datum é simulado no seu limite mínimo material (LMB).
• Limite básico — Inclui [BSC] após a referência de elemento de datum, indicando que o elemento de datum é simulado no tamanho básico ou no local do elemento de datum.
• Valor do limite especificado — Inclui [Valor] após a referência de elemento de datum, indicando que o elemento de datum é simulado ao valor especificado para o tamanho ou o local.
"Exibir valor de limite de material do elemento de datum" está disponível quando você seleciona as opções Limite de material máximo ou Limite de material mínimo. Se for selecionado para um elemento de datum de tamanho, o valor correspondente para a opção de limite de material selecionado é mostrado. Se for selecionados para um elemento de datum que não seja de tamanho, você deve especificar o valor correspondente para a opção de limite de material selecionado. O valor limite não é necessário quando Ⓜ ou Ⓛ é indicado, mas pode ser mostrado para esclarecer a condição de limite.
