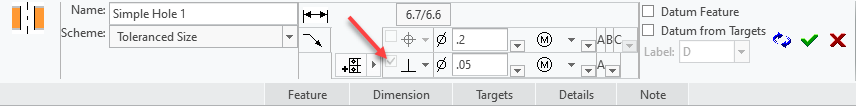

O segmento da tolerância geométrica ativo é indicado por uma caixa de seleção marcada no painel de instrumentos, conforme exibido abaixo.

É possível selecionar um segmento da tolerância geométrica no painel de instrumentos clicando no campo de valor de tolerância. Os detalhes para o segmento selecionado são exibidos no painel de detalhes. Observe que o painel de detalhes somente está disponível para modelos com o padrão de tolerância especificado ASME Y14.5-2018 ou ISO 1101:2017 (mas não para versões anteriores desses padrões).

O painel de detalhes fornece acesso a todos os modificadores e elementos de especificação aplicáveis ao segmento da tolerância geométrica selecionado, com base no padrão e na versão de tolerância especificados. Os elementos que não são permitidos para o segmento selecionado são desabilitados. Quando você passa o ponteiro do mouse sobre cada elemento de interface do usuário, uma dica de ferramenta fornece informações detalhadas sobre esse item.

A especificação de uma extensão de zona de tolerância para a tolerância de base (ASME) ou restritiva (ISO GPS) por unidade não tem suporte diretamente nessa liberação. No entanto, é possível editar uma anotação no Creo para especificar a extensão (por exemplo, 0.1/10x10), supondo que a extensão seja aplicável à anotação selecionada. Também é possível adicionar um segmento composto para tolerâncias de forma e, em seguida, especificar a extensão.
