Creo Parametric 12.4.0.0

Beim Bearbeiten von Teilen kann es schwierig sein, Material aus Bereichen zu entfernen, die von der Position der Spindel aus nicht direkt sichtbar sind. Die Hinterschnittbereiche können eine Herausforderung darstellen, da sie möglicherweise Spezialwerkzeuge wie T-Nutenfräser erfordern, um das Material effektiv zu erreichen und zu entfernen.

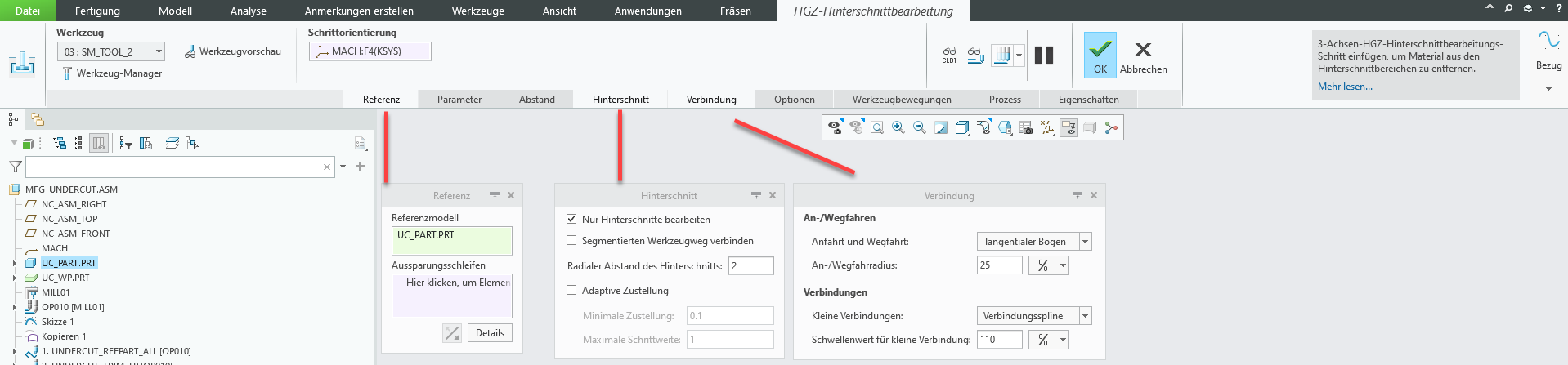

Zuvor gab es in Creo NC keine dedizierte Bearbeitungsstrategie zur Bearbeitung von Hinterschnitten mit automatischer Hinterschnittkontrolle. Diese Optimierung bietet einen neuen automatisierten 3-Achsen-HSM-Werkzeugweg für die Behandlung von Hinterschnitten. Dieser Werkzeugweg ermöglicht auch die Automatisierung, da manuelle Techniken nicht mehr erforderlich sind.

Der neue Werkzeugweg stellt die Option Radialer Abstand des Hinterschnitts (Undercut radial clearance) bereit, die ein sicheres An- und Wegfahren beim Bearbeiten der Hinterschnittbereiche ermöglicht.

Der Wert für Radialer Abstand des Hinterschnitts (Undercut radial clearance) ist auf einen anderen Wert als null festgelegt:

Der Wert für Radialer Abstand des Hinterschnitts (Undercut radial clearance) ist auf null festgelegt:

Der neue Werkzeugweg unterstützt auch den Parameter SCHAFT_ABSTAND, um Kollisionen zwischen der Werkzeugwelle und der Referenzgeometrie zu vermeiden.

Der Wert für SCHAFT_ABSTAND ist auf größer als null festgelegt:

Der Wert für SCHAFT_ABSTAND ist auf null festgelegt:

Diese Verbesserung bietet die folgenden Vorteile:
