Gitter: Lokalisierte Startpunkte im stochastischen Voronoi-Diagramm
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Klicken Sie auf Modell (Model) > Konstruktion (Engineering) > Gitter (Lattice) > Zellentyp (Cell Type) > > Voronoi-Diagramm (Voronoi diagram) > Benutzerdefinierte Seeds (User-defined seeds).

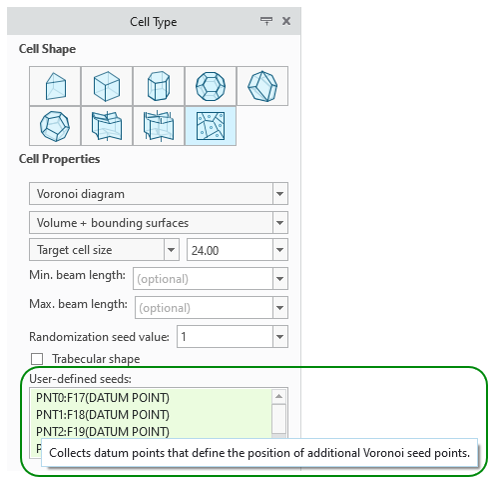

Kollektor "Benutzerdefinierte Seeds" (User-defined seeds) auf der Registerkarte "Zellentyp" (Cell type)
Videos
Sehen Sie sich das Video im Learning Connector an.
Beschreibung
Eine neue Option ermöglicht es, die Dichte in lokalisierten Bereichen eines stochastischen Voronoi-Gitters zu erhöhen. Bezugspunkte können als Seeds für die Mittelpunkte zusätzlicher Voronoi-Zellen verwendet werden. Auf diese Weise können Sie die Dichte in lokalisierten Bereichen der stochastischen Voronoi-Gitterstruktur so lange erhöhen, bis Sie die gewünschte Dichte erreicht haben.

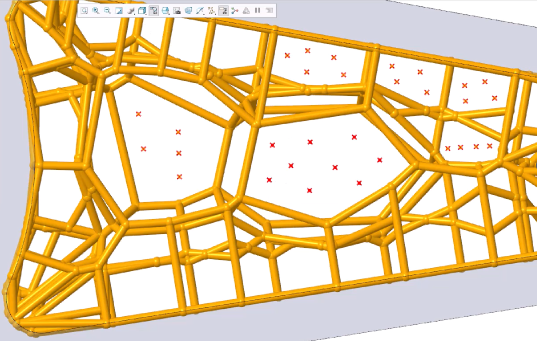

Bereich mit niedriger Dichte:

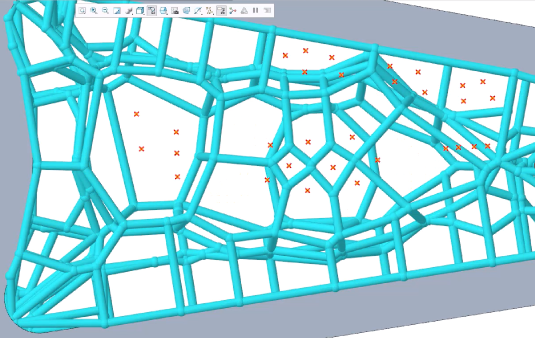

Erhöhte Dichte:
Vorteile
• Mehr Flexibilität beim Erzeugen komplexer Gitter
• Unkomplizierter Workflow zum Erhöhen der Dichte in ausgewählten Bereichen
• Ist in der vertrauten Benutzeroberfläche für Gitter verfügbar
Weitere Informationen
Tipps:
Keine.
Einschränkungen:
Keine bekannten Einschränkungen.
Ersetzt dies vorhandene Funktionalität?
Nein.
Konfigurationsoption für diese Funktionalität:
Keine.
