Elektrisches Feld – Übersicht
Ziel dieser Simulation ist es, die Auswirkungen des Stromflusses durch eine E-Motor-Wicklung unter Berücksichtigung der Wärmeübertragung zu analysieren. Ein angegebener Gesamtstrom von 250 A wird durch die Busbars geliefert, die bei einer Temperatur von 90°C gehalten werden. Die Wärme wird durch die Kupfer-Busbars, Klemmen und das AC-Stabgehäuse geleitet.
Der Strom fließt von den Kupfer-Busbars in das AC-Stabgehäuse und weiter zu den Kupferklemmen am Ausgang, wo eine Randbedingung von 0 V zusammen mit einer Solltemperatur von 160°C angegeben ist. Dieser Aufbau ermöglicht es, das Verhalten der Wärmeabfuhr und der Stromverteilung innerhalb des Systems zu beobachten. Der natürliche Konvektionsfluss wird in der umgebenden Luftdomäne durch erwärmte Festkörper induziert. Daher wird auch die umgebende Luftdomäne in die Simulation einbezogen, um die Wärmeübertragung aufgrund der Konvektion mit der Umgebung zu erfassen. Die Geometrie und Bedingungen für diese Simulation sind in der folgenden Abbildung dargestellt.

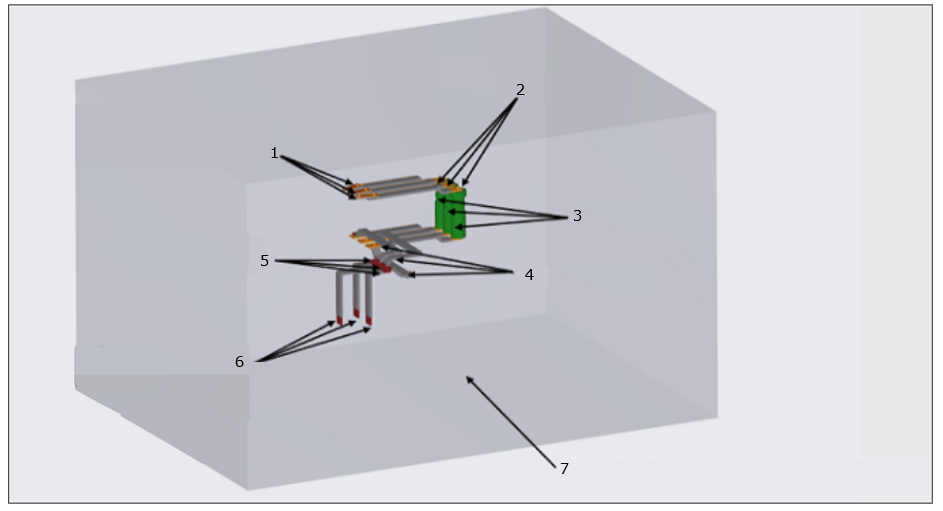

Problemüberblick – Elektrisches Feld
Problemüberblick – Elektrisches Feld
1. Stromeinlass
Angegebene Temperatur – 90 C
Angegebener Gesamtstrom – 250 A
2. Busbars
3. AC-Stäbe
4. Isolatoren
5. Kupferklemmen
6. Stromauslass
Angegebene Temperatur – 160C
Angegebene Spannung – 0 V
7. Angegebener Druck – Atmosphärischer Druck
Angegebene Temperatur – 25 C
