Elektrisches Feld: Übung 8 – Ergebnisse analysieren
Diese Übung beschreibt, wie die Ergebnisse bei und nach der Simulation analysiert werden. Wenn Sie CAD-Flächen (nicht die Feststoffdomäne) ausblenden möchten, wechseln Sie in der Gruppe Anzeigen (Show) zwischen
CAD-Körper (CAD Bodies) und
Flow Analysis Körper (Flow Analysis Bodies). Löschen Sie alle Variablendarstellungen, indem Sie Keine Auswahl (No Selection) in der Dropdown-Liste Legende (Legend) auswählen. Klicken Sie auf
XY-Plot-Bereich (XYPlot Panel), um den XY-Plot anzuzeigen.
CAD-Körper (CAD Bodies) und Flow Analysis Körper (Flow Analysis Bodies). Löschen Sie alle Variablendarstellungen, indem Sie Keine Auswahl (No Selection) in der Dropdown-Liste Legende (Legend) auswählen. Klicken Sie auf XY-Plot-Bereich (XYPlot Panel), um den XY-Plot anzuzeigen. | 1. Klicken Sie im Anzeigebereich auf  Anzeigen (Show), um ausgewählte geometrische Elemente anzuzeigen/auszublenden.2. Klicken Sie zum Ändern des Farbschemas in der Legende (Legend) auf  Mehr (More), und wählen Sie zwischen Blau bis Rot (Blue Red) und Blau bis Violett (Blue Purple) aus. |
Konturen des elektrischen Potentials auf Schnittstellen anzeigen

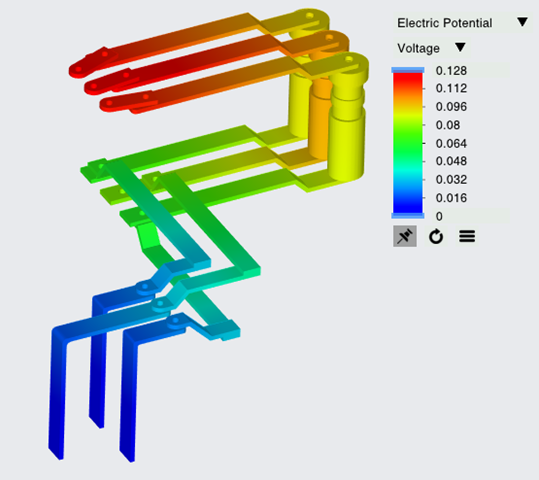

Konturen des elektrischen Potentials
1. Klicken Sie in der Funktionskonsole auf
Anzeigeeigenschaften ein-/ausschalten (Turn on/off view properties), und wählen Sie Folgendes in der Liste aus:
Alle Flächen ausblenden (Hide all surfaces),
Alle Raster ausblenden (Hide all grids)
Anzeigeeigenschaften ein-/ausschalten (Turn on/off view properties), und wählen Sie Folgendes in der Liste aus: Alle Flächen ausblenden (Hide all surfaces), Alle Raster ausblenden (Hide all grids)und
Alle Umrisse ausblenden (Hide all outlines).
Alle Umrisse ausblenden (Hide all outlines).2. Wählen Sie unter Domänen (Domains) alle Volumenelemente außer INSULATOR-Volumenkörper aus. Klicken Sie im Anzeigebereich auf Anzeigen (Show), um die ausgewählten Domänen anzuzeigen.
Anzeigen (Show), um die ausgewählten Domänen anzuzeigen.3. Legen Sie in der Eigenschaftenkonsole auf der Registerkarte Ansicht (View) für Fläche (Surface) Werte für die Optionen wie unten aufgelistet fest:
◦ Variable (Variable) – Elektrisches Potential: [Elektrisches Feld] (Electric Potential: [Electric Field])
◦ Min. (Min) – 0 Voltage
◦ Max. (Max) – 0.128 Voltage
Strom-Konturen anzeigen

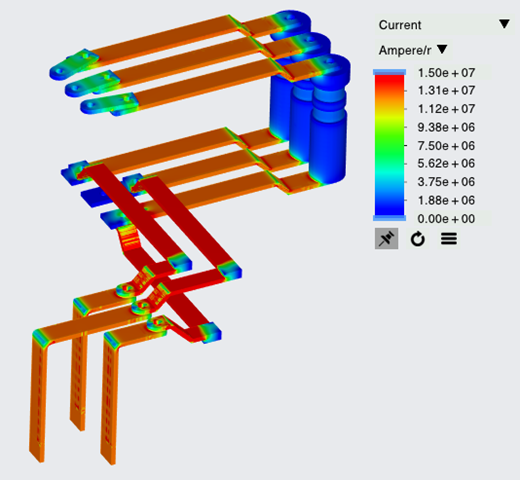

Strom-Konturen
1. Klicken Sie in der Funktionskonsole auf Anzeigeeigenschaften ein-/ausschalten (Turn on/off view properties), und wählen Sie Folgendes in der Liste aus: Alle Flächen ausblenden (Hide all surfaces), Alle Raster ausblenden (Hide all grids)
Anzeigeeigenschaften ein-/ausschalten (Turn on/off view properties), und wählen Sie Folgendes in der Liste aus: Alle Flächen ausblenden (Hide all surfaces), Alle Raster ausblenden (Hide all grids)und Alle Umrisse ausblenden (Hide all outlines).
Alle Umrisse ausblenden (Hide all outlines).2. Wählen Sie unter Domänen (Domains) alle Volumenelemente außer INSULATOR-Volumenkörper aus. Klicken Sie im Anzeigebereich auf Anzeigen (Show), um die ausgewählten Domänen anzuzeigen.
Anzeigen (Show), um die ausgewählten Domänen anzuzeigen.3. Legen Sie in der Eigenschaftenkonsole auf der Registerkarte Ansicht (View) für Fläche (Surface) Werte für die Optionen wie unten aufgelistet fest:
◦ Variable (Variable) – Strom: [Elektrisches Feld] (Current: [Electric Field])
◦ Min. (Min) – 0 Ampere/mm2
◦ Max. (Max) – 1.50e+07 Ampere/mm2
Konturen der jouleschen Erwärmung auf Schnittstellen anzeigen

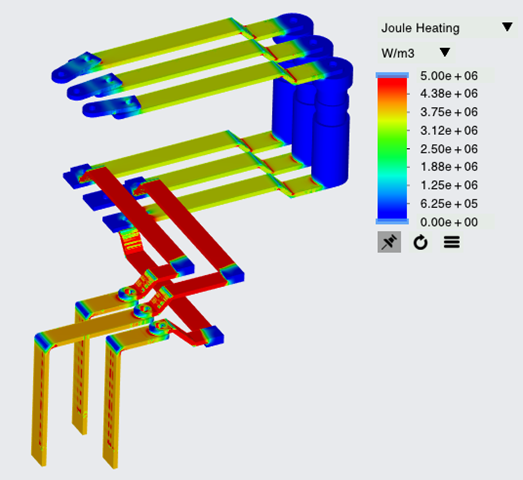

Wärmekonturen
1. Klicken Sie in der Funktionskonsole auf Anzeigeeigenschaften ein-/ausschalten (Turn on/off view properties), und wählen Sie Folgendes in der Liste aus: Alle Flächen ausblenden (Hide all surfaces), Alle Raster ausblenden (Hide all grids)
Anzeigeeigenschaften ein-/ausschalten (Turn on/off view properties), und wählen Sie Folgendes in der Liste aus: Alle Flächen ausblenden (Hide all surfaces), Alle Raster ausblenden (Hide all grids)und Alle Umrisse ausblenden (Hide all outlines).
Alle Umrisse ausblenden (Hide all outlines).2. Wählen Sie unter Domänen (Domains) alle Volumenelemente außer INSULATOR-Volumenkörper aus. Klicken Sie im Anzeigebereich auf Anzeigen (Show), um die ausgewählten Domänen anzuzeigen.
Anzeigen (Show), um die ausgewählten Domänen anzuzeigen.3. Legen Sie in der Eigenschaftenkonsole auf der Registerkarte Ansicht (View) für Fläche (Surface) Werte für die Optionen wie unten aufgelistet fest:
◦ Variable (Variable) – Joulesche Erwärmung: [Elektrisches Feld] (Joule Heating: [Electric Field])
◦ Min. (Min) – 0 W/m3
◦ Max. (Max) – 5.00e+06 W/m3
Temperaturkonturen anzeigen

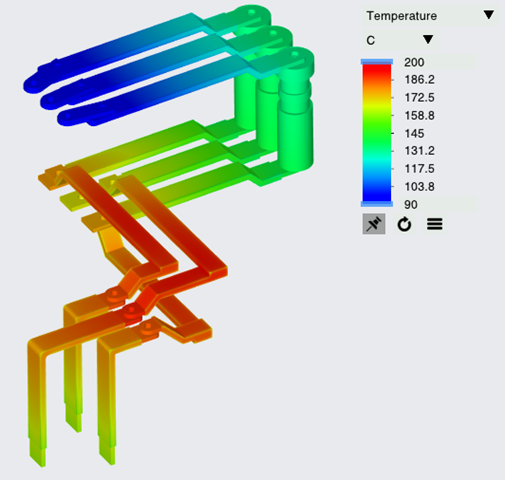

Temperaturkonturen
1. Klicken Sie in der Funktionskonsole auf Anzeigeeigenschaften ein-/ausschalten (Turn on/off view properties), und wählen Sie Folgendes in der Liste aus: Alle Flächen ausblenden (Hide all surfaces), Alle Raster ausblenden (Hide all grids) und Alle Umrisse ausblenden (Hide all outlines).
Anzeigeeigenschaften ein-/ausschalten (Turn on/off view properties), und wählen Sie Folgendes in der Liste aus: Alle Flächen ausblenden (Hide all surfaces), Alle Raster ausblenden (Hide all grids) und Alle Umrisse ausblenden (Hide all outlines).2. Wählen Sie unter Domänen (Domains) alle Volumenkörper aus. Klicken Sie im Anzeigebereich auf Anzeigen (Show), um die ausgewählten Domänen anzuzeigen.
Anzeigen (Show), um die ausgewählten Domänen anzuzeigen.3. Legen Sie in der Eigenschaftenkonsole auf der Registerkarte Ansicht (View) für Fläche (Surface) Werte für die Optionen wie unten aufgelistet fest:
◦ Raster (Grid) – Nein (No)
◦ Umriss (Outline) – Nein (No)
◦ Variable (Variable) – Temperatur: [Wärme] (Temperature: [Heat])
◦ Min. (Min) – 90 C
◦ Max. (Max) – 200 C
Strom an der Auslassberandung plotten
Strom am Auslass
1. Klicken Sie im Flow Analysis Baum auf > .
2. Wählen Sie CURRENT_OUTLET_i1, CURRENT_OUTLET_i2 und CURRENT_OUTLET_i3 aus.
3. Klicken Sie auf XY-Plot (XYPlot). Ein neues xyplot2-Element wird im Flow Analysis Baum unter > hinzugefügt.
XY-Plot (XYPlot). Ein neues xyplot2-Element wird im Flow Analysis Baum unter > hinzugefügt.4. Wählen Sie xyplot1 aus.
5. Legen Sie in der Eigenschaftenkonsole Variable (Variable) – Strom (Current) fest.
6. Klicken Sie in der Gruppe "Ausführen" (Run) auf
Anhalten (Stop) und
Ausführen (Run), falls erforderlich.
Anhalten (Stop) und Ausführen (Run), falls erforderlich.Stromlinien in der Domäne anzeigen
Stromlinien verfolgen den Flusspfad.
1. Wählen Sie zum Erzeugen von Stromlinien in der Multifunktionsleiste Flow Analysis (Flow Analysis) in der Gruppe Postprocessing (Post-processing) die Option Stromlinien (Stream Lines) aus.
2. Wählen Sie in der Konsole mit den Stromlinieneigenschaften Yes für outside_dir1_max, outside_dir1_min, outside_dir2_max, outside_dir2_min, outside_dir3_max und outside_dir3_min aus, um Stromlinien zu freizugeben. Klicken Sie auf OK (OK), um die Konsole zu schließen.
3. Wählen Sie im Flow Analysis Baum Geometrie (Geometry) unter > > > aus.
4. Legen Sie in der Eigenschaftenkonsole auf der Registerkarte Modell (Model) Werte für die Optionen wie unten aufgelistet fest:
◦ Liniendicke (Line Thickness) – 0.0005 m
◦ Animations-Zeitgröße (Animation Time Size) – 0.05
5. Wählen Sie in der Eigenschaftenkonsole auf der Registerkarte Ansicht (View) für "Fläche" (Surface) die folgenden Werte für die nachfolgenden Optionen aus:
◦ Variable (Variable) – Geschwindigkeitsbetrag: [Fluss] (Velocity Magnitude: [Flow])
◦ Min. (Min) – 0 m/s
◦ Max. (Max) – 0.6 m/s

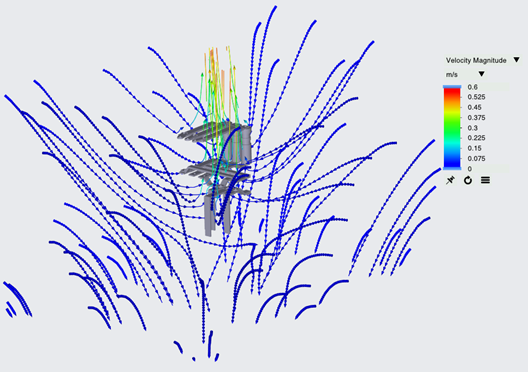

Stromlinie (Streamline) – Temperatur (Temperature)
