Elektrisches Feld: Übung 3 – Netz vorbereiten
1. Wählen Sie im Flow Analysis Baum Domänen (Domains) aus.
2. Geben Sie in der Eigenschaftenkonsole auf der Registerkarte Netz (Mesh) für Netzgenerierung (Mesh Generation) die folgenden Werte ein:
◦ Netzposition (Mesh Location) – All Volumes
◦ Berandungsquader-Ränder (Bounding Box Margins) – Uniform
Größe (Size) – 1
◦ Maximale Zellengröße (Maximum Cell Size) – 0.05
◦ Minimale Zellengröße (Minimum Cell Size) – 0.0004
◦ Zellengröße auf Flächen (Cell Size on Surfaces) – 0.005
Die Werte werden als Standardwerte beibehalten. Sie können diese bei Bedarf ändern.
3. Klicken Sie auf
Netz generieren (Generate Mesh), um das Netz für die Fluiddomäne zu erzeugen.
Netz generieren (Generate Mesh), um das Netz für die Fluiddomäne zu erzeugen.4. Wählen Sie unter Domänen (Domains) alle Elemente aus. Klicken Sie im Anzeigebereich auf
Anzeigen (Show), um die ausgewählten Domänen anzuzeigen.
Anzeigen (Show), um die ausgewählten Domänen anzuzeigen.5. Legen Sie in der Eigenschaftenkonsole auf der Registerkarte Ansicht (View) die Optionen Raster (Grid) und Umriss (Outline) auf Ja (Yes) fest. Das Netz wird wie in der folgenden Abbildung dargestellt angezeigt.

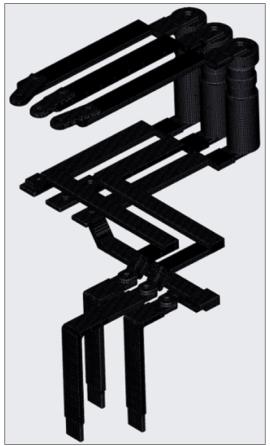

Netz für Feststoffdomäne
Schnittstellen trennen
So wenden Sie die Randbedingungen "Elektrisches Feld" (Electric Field) und "Wärme" (Heat) an:
1. Klicken Sie im Flow Analysis Baum unter Randbedingungen (Boundary Conditions) auf Schnittstellen (Interfaces).
2. Klicken Sie mit der rechten Maustaste, und wählen Sie dann Schnittstelle trennen (Separate Interface) für CURRENT_INLET_1, CURRENT_INLET_2, CURRENT_INLET_3, CURRENT_OUTLET_1, CURRENT_OUTLET_2 und CURRENT_OUTLET_3 aus.
3. Die Schnittstellen werden getrennt, um Berandungen zu bilden.
 | Schnittstellen werden getrennt, sodass Volumenkörperberandungen Temperaturrandbedingungen zugewiesen werden können. |
