L'objectif de cette simulation est d'analyser les effets du flux de courant à travers le bobinage d'un moteur électrique, en tenant compte du transfert de chaleur. Un courant total spécifié de 250 A est fourni par les jeux de barres, qui sont maintenus à une température de 90°C. La chaleur est conduite à travers les jeux de barres en cuivre, les bornes et le corps de la tige CA.

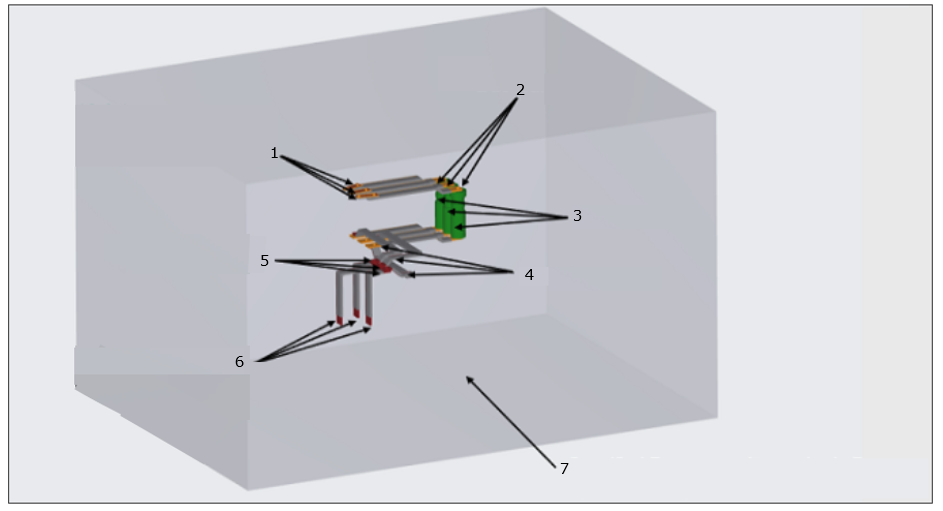

Le courant circule des jeux de barres en cuivre dans le corps de la tige CA et se diffuse vers les bornes en cuivre à la sortie, où une condition aux limites de 0 V est spécifiée ainsi qu'une température de consigne de 160°C. Cette configuration nous permet d'observer le comportement de la dissipation thermique et de la distribution du courant dans le système. L'écoulement de convection naturelle est induit dans le domaine de l'air ambiant en raison de la chaleur des solides. Ainsi, le domaine de l'air ambiant est également inclus dans la simulation pour capturer le transfert de chaleur dû à la convection avec l'environnement. La géométrie et les conditions de cette simulation sont illustrées dans la figure ci-dessous.

Les exercices de la simulation Flow Analysis (Flow Analysis) sont les suivants :
