Champ électrique - Exercice 3 : Préparation du maillage
1. Dans l'arbre Flow Analysis, sélectionnez Domaines (Domains).
2. Dans l'onglet Maillage (Mesh) du panneau Propriétés (Properties), spécifiez les valeurs suivantes pour Générer un maillage (Generate Mesh) :
◦ Emplacement du maillage (Mesh Location) : All Volumes
◦ Marges de la boîte englobante (Bounding Box Margins) : Uniform
Taille (Size) : 1
◦ Taille de cellule maximale (Maximum Cell Size) : 0.05
◦ Taille de cellule minimale (Minimum Cell Size) : 0.0004
◦ Taille de cellule sur les surfaces (Cell Size on Surfaces) : 0.005
Les valeurs sont conservées comme paramètres par défaut. Vous pouvez les modifier en cas de besoin.
3. Cliquez sur
Générer un maillage (Generate Mesh) afin de créer le maillage pour le domaine de fluide.
Générer un maillage (Generate Mesh) afin de créer le maillage pour le domaine de fluide.4. Sous Domaines (Domains), sélectionnez toutes les entités. Dans le panneau Affichage (View), cliquez sur
Afficher (Show) pour afficher les domaines sélectionnés.
Afficher (Show) pour afficher les domaines sélectionnés.5. Dans l'onglet Vue (View) du panneau Propriétés (Properties), définissez Grille (Grid) et Contour (Outline) sur Oui (Yes). Le maillage apparaît comme illustré dans la figure suivante.

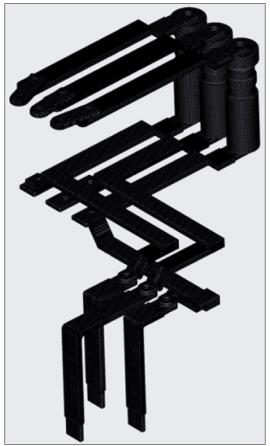

Maillage pour le domaine de solide
Séparation des interfaces
Pour appliquer des conditions aux limites pour le champ électrique et la chaleur :
1. Dans l'arbre Flow Analysis, sous Conditions aux limites (Boundary Conditions), cliquez sur Interfaces (Interfaces).
2. Cliquez avec le bouton droit, puis sélectionnez Séparer l'interface (Separate Interface) pour CURRENT_INLET_1, CURRENT_INLET_2, CURRENT_INLET_3, CURRENT_OUTLET_1, CURRENT_OUTLET_2 et CURRENT_OUTLET_3.
3. Les interfaces sont séparées pour former des limites.
 | Les interfaces sont séparées afin que les conditions aux limites de température puissent être attribuées aux frontières de solide. |
