Champ électrique - Exercice 8 : Analyse des résultats
Cet exercice décrit la façon dont les résultats sont analysés pendant et après la simulation. Pour cacher les surfaces CAO (non le domaine de solide), alternez entre
Corps CAO (CAD Bodies) et
Corps Flow Analysis (Flow Analysis Bodies) dans le groupe Afficher (Show). Effacez les affichages de variable en sélectionnant Aucune sélection (No Selection) dans la liste déroulante Légende (Legend). Cliquez sur
Panneau du tracé XY (XYPlot Panel) pour visualiser le tracé XY.
Corps CAO (CAD Bodies) et Corps Flow Analysis (Flow Analysis Bodies) dans le groupe Afficher (Show). Effacez les affichages de variable en sélectionnant Aucune sélection (No Selection) dans la liste déroulante Légende (Legend). Cliquez sur Panneau du tracé XY (XYPlot Panel) pour visualiser le tracé XY. | 1. Pour afficher/cacher les entités géométriques sélectionnées, cliquez sur  Afficher (Show) dans le panneau Affichage (View).2. Pour modifier la palette de couleurs, cliquez sur  Plus (More) dans la Légende (Legend), puis sélectionnez Bleu rouge (Blue Red) ou Bleu pourpre (Blue Purple). |
Visualisation des contours de potentiel électrique sur les interfaces

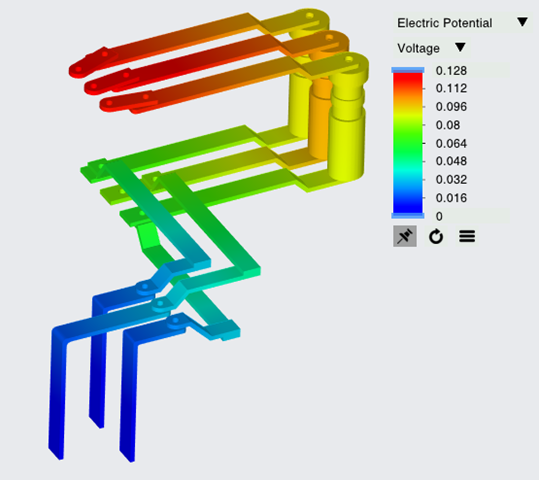

Contours de potentiel électrique
1. Dans le panneau Fonctions (Functions), cliquez sur
Activer/désactiver les propriétés de la vue (Turn on/off view properties) et sélectionnez les options suivantes dans la liste :
Cacher toutes les surfaces (Hide all surfaces),
Cacher toutes les grilles (Hide all grids)
Activer/désactiver les propriétés de la vue (Turn on/off view properties) et sélectionnez les options suivantes dans la liste : Cacher toutes les surfaces (Hide all surfaces), Cacher toutes les grilles (Hide all grids)et
Cacher tous les contours (Hide all outlines).
Cacher tous les contours (Hide all outlines).2. Sous Domaines (Domains), sélectionnez toutes les entités solides, sauf les solides INSULATOR. Dans le panneau Affichage (View), cliquez sur Afficher (Show) pour afficher les domaines sélectionnés.
Afficher (Show) pour afficher les domaines sélectionnés.3. Dans l'onglet Vue (View) du panneau Propriétés (Properties), définissez les valeurs des options répertoriées ci-après pour Surface (Surface) :
◦ Variable (Variable) : Potentiel électrique : [Champ électrique] (Electric Potential: [Electric Field])
◦ Min (Min) : 0 Voltage
◦ Max (Max) : 0.128 Voltage
Visualisation des contours courants

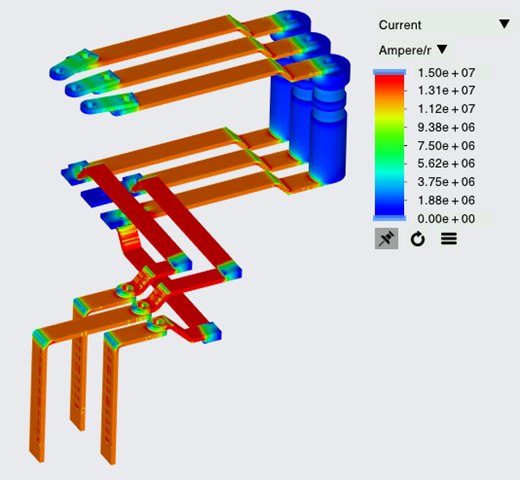

Contours courants
1. Dans le panneau Fonctions (Functions), cliquez sur Activer/désactiver les propriétés de la vue (Turn on/off view properties) et sélectionnez les options suivantes dans la liste : Cacher toutes les surfaces (Hide all surfaces), Cacher toutes les grilles (Hide all grids)
Activer/désactiver les propriétés de la vue (Turn on/off view properties) et sélectionnez les options suivantes dans la liste : Cacher toutes les surfaces (Hide all surfaces), Cacher toutes les grilles (Hide all grids)et Cacher tous les contours (Hide all outlines).
Cacher tous les contours (Hide all outlines).2. Sous Domaines (Domains), sélectionnez toutes les entités solides, sauf les solides INSULATOR. Dans le panneau Affichage (View), cliquez sur Afficher (Show) pour afficher les domaines sélectionnés.
Afficher (Show) pour afficher les domaines sélectionnés.3. Dans l'onglet Vue (View) du panneau Propriétés (Properties), définissez les valeurs des options répertoriées ci-après pour Surface (Surface) :
◦ Variable (Variable) : Courant : [Champ électrique] (Current: [Electric Field])
◦ Min (Min) : 0 Ampere/mm2
◦ Max (Max) : 1.50e+07 Ampere/mm2
Visualisation des contours de chauffage par effet Joule sur les interfaces

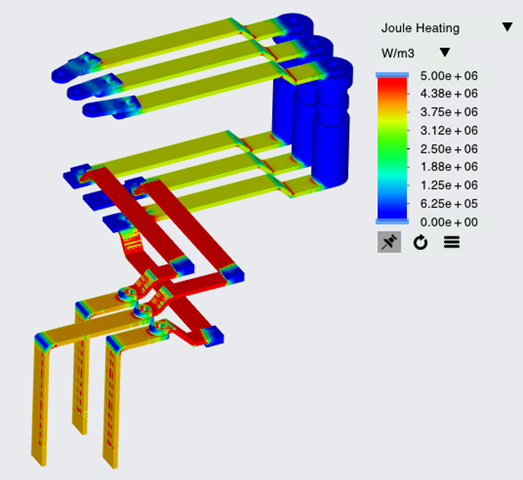

Contours de chauffage
1. Dans le panneau Fonctions (Functions), cliquez sur Activer/désactiver les propriétés de la vue (Turn on/off view properties) et sélectionnez les options suivantes dans la liste : Cacher toutes les surfaces (Hide all surfaces), Cacher toutes les grilles (Hide all grids)
Activer/désactiver les propriétés de la vue (Turn on/off view properties) et sélectionnez les options suivantes dans la liste : Cacher toutes les surfaces (Hide all surfaces), Cacher toutes les grilles (Hide all grids)et Cacher tous les contours (Hide all outlines).
Cacher tous les contours (Hide all outlines).2. Sous Domaines (Domains), sélectionnez toutes les entités solides, sauf les solides INSULATOR. Dans le panneau Affichage (View), cliquez sur Afficher (Show) pour afficher les domaines sélectionnés.
Afficher (Show) pour afficher les domaines sélectionnés.3. Dans l'onglet Vue (View) du panneau Propriétés (Properties), définissez les valeurs des options répertoriées ci-après pour Surface (Surface) :
◦ Variable (Variable) : Chauffage par effet Joule : [Champ électrique] (Joule Heating: [Electric Field])
◦ Min (Min) : 0 W/m3
◦ Max (Max) : 5.00e+06 W/m3
Visualisation des contours de température

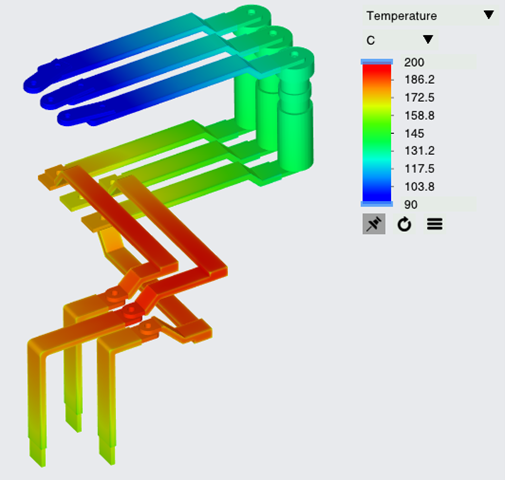

Contours de température
1. Dans le panneau Fonctions (Functions), cliquez sur Activer/désactiver les propriétés de la vue (Turn on/off view properties) et sélectionnez les options suivantes dans la liste : Cacher toutes les surfaces (Hide all surfaces), Cacher toutes les grilles (Hide all grids) et Cacher tous les contours (Hide all outlines).
Activer/désactiver les propriétés de la vue (Turn on/off view properties) et sélectionnez les options suivantes dans la liste : Cacher toutes les surfaces (Hide all surfaces), Cacher toutes les grilles (Hide all grids) et Cacher tous les contours (Hide all outlines).2. Sous Domaines (Domains), sélectionnez tous les solides. Dans le panneau Affichage (View), cliquez sur Afficher (Show) pour afficher les domaines sélectionnés.
Afficher (Show) pour afficher les domaines sélectionnés.3. Dans l'onglet Vue (View) du panneau Propriétés (Properties), définissez les valeurs des options répertoriées ci-après pour Surface (Surface) :
◦ Grille (Grid) : Non (No)
◦ Contour (Outline) : Non (No)
◦ Variable (Variable) : Température : [Chaleur] (Temperature: [Heat])
◦ Min (Min) : 90 C
◦ Max (Max) : 200 C
Tracé du courant à la frontière de sortie
Courant à la sortie
1. Dans l'arbre Flow Analysis, cliquez sur > .
2. Sélectionnez CURRENT_OUTLET_i1, CURRENT_OUTLET_i2 et CURRENT_OUTLET_i3.
3. Cliquez sur Tracé XY (XYPlot). Une nouvelle entité xyplot2 est ajoutée à l'arbre Flow Analysis sous > .
Tracé XY (XYPlot). Une nouvelle entité xyplot2 est ajoutée à l'arbre Flow Analysis sous > .4. Sélectionnez xyplot1.
5. Dans le panneau Propriétés (Properties), définissez Variable (Variable) – Courant (Current).
6. Cliquez sur
Arrêter (Stop) et sur
Exécuter (Run) dans le groupe Exécuter (Run), si nécessaire.
Arrêter (Stop) et sur Exécuter (Run) dans le groupe Exécuter (Run), si nécessaire.Visualisation des lignes de courant dans le domaine
Rationalise le suivi de la trajectoire d'écoulement du fluide.
1. Pour créer des lignes de courant, sélectionnez Lignes de courant (Stream Lines) dans le groupe Post-traitement (Post-processing) du ruban Flow Analysis (Flow Analysis).
2. Dans le panneau Propriétés des lignes de courant, sélectionnez Yes pour outside_dir1_max, outside_dir1_min, outside_dir2_max, outside_dir2_min, outside_dir3_max et outside_dir3_min pour libérer les lignes de courant. Cliquez sur OK (OK) pour fermer le panneau.
3. Sélectionnez Géométrie (Geometry) sous > > > dans l'arbre Flow Analysis.
4. Dans l'onglet Modèle (Model) du panneau Propriétés (Properties), définissez les valeurs des options comme indiqué ci-après :
◦ Epaisseur de ligne (Line Thickness) : 0.0005 m
◦ Durée du temps d'animation (Animation Time Size) : 0.05
5. Dans l'onglet Vue (View) du panneau Propriétés (Properties), sélectionnez les valeurs ci-après pour les options répertoriées pour Surface (Surface) :
◦ Variable (Variable) : Intensité de la vitesse : [Ecoulement] (Velocity Magnitude: [Flow])
◦ Min (Min) : 0 m/s
◦ Max (Max) : 0.6 m/s

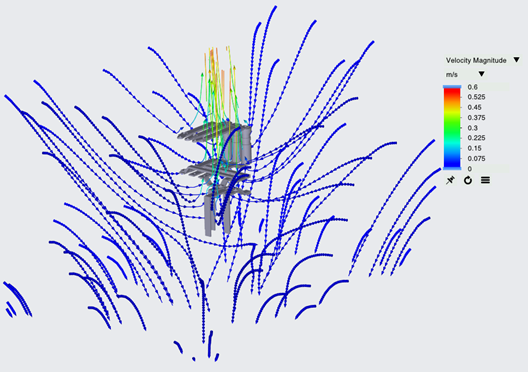

Ligne de courant (Streamline) : Température (Temperature)
