복합에서 관련 지원 선택

복합에서 관련 지원 선택

Creo Parametric 11.0.0.0

사용자 인터페이스 위치: 복합 설계 환경에서 다음 작업 중 하나를 사용합니다.

• 복합 트리에서

관련 항목 선택(Select Related)을 클릭한 다음 복합 트리에서 피쳐를 선택합니다.

• 복합 트리에서 피쳐를 선택한 다음 미니 도구 모음에서

관련 항목 선택(Select Related)을 선택합니다.

• 복합 트리에서 피쳐를 선택한 다음 미니 도구 모음의

관련 항목 선택(Select Related) 위로 마우스 포인터를 이동합니다.

설명

이제 복합 설계 환경에서 피쳐를 선택하여 해당 설계 관계를 볼 수 있습니다.

이전에는 복합 설계 환경에서 작업할 때 선택한 피쳐의 직접 모 피쳐와 자 피쳐를 쉽게 볼 수 없었습니다. 이제 다음 방법 중 하나로 선택한 피쳐의 직접 모 피쳐와 자 피쳐를 볼 수 있습니다.

• 복합 트리 또는 미니 도구 모음에서

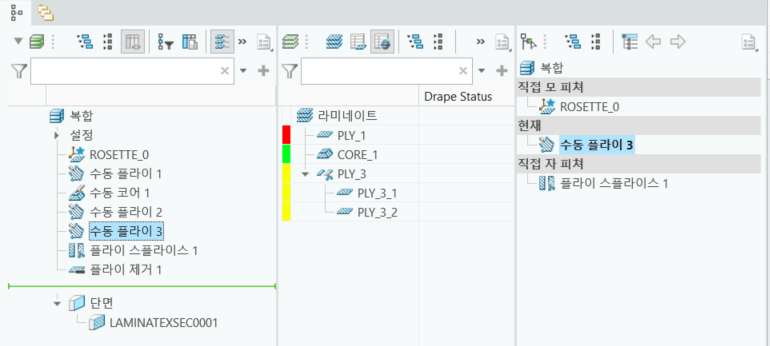

관련 항목 선택(Select Related) 명령을 클릭하면 관련 트리 선택이 열립니다. 그런 다음 피쳐를 선택하여 해당 설계 관계를 볼 수 있습니다.

• 피쳐를 선택한 다음 미니 도구 모음의

관련 항목 선택(Select Related) 명령 위로 마우스 포인터를 이동하면 피쳐의 설계 관계가 임시 창에 표시됩니다.

이점

이 개선된 기능을 통해 피쳐의 설계 관계를 쉽게 조사할 수 있습니다.
