영역 기반 설계

영역 기반 설계

Creo Parametric 11.0.0.0

사용자 인터페이스 위치: 복합 설계 환경에서 다음을 수행합니다.

•

플라이(Ply)를 클릭합니다. 유형(Type)에서

영역 기반 플라이(Zone Based Ply)를 선택합니다.

• 영역(Zones) 그룹에서 다음 명령을 사용합니다.

◦

라미네이트 영역(Laminate Zone)

◦

영역 스택(Zone Stacks)

◦

영역의 플라이(Plies From Zones)

동영상

설명

이제 새 영역 기반 설계를 사용하여 영역 기반 플라이와 코어를 생성할 수 있습니다.

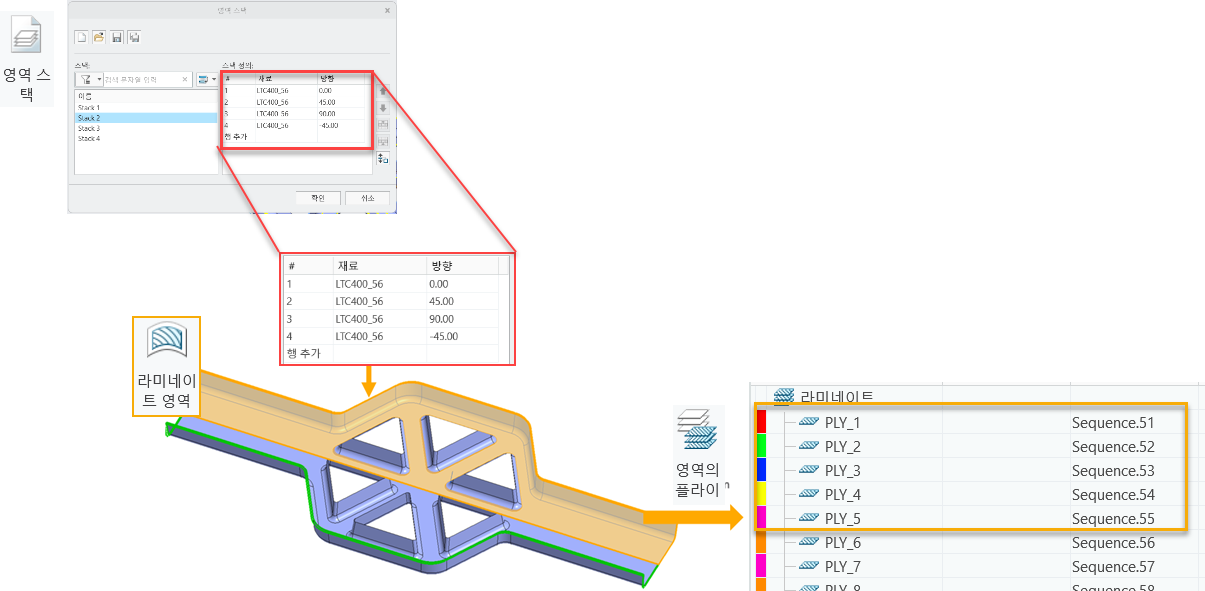

레이업 서피스에 개념적 영역을 정의하고 로컬 라미네이트 정의를 포함하는 영역 스택 레시피를 생성할 수 있습니다.

영역의 플라이(Plies From Zones) 도구를 사용해 영역과 영역 스택 레시피 및 로제트를 결합하여 영역 기반 플라이와 코어를 자동으로 생성할 수 있습니다.

영역의 경계를 수정하면 해당 영역을 기반으로 생성된 영역 기반 플라이 및 코어의 경계가 업데이트됩니다.

이점

영역 및 영역 스택을 사용하여 개념적 하향식 복합 설계를 정의할 수 있습니다.

추가 정보
