Piles dans zone
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur : dans l'environnement de conception composite, cliquez sur >
Piles dans zone (Zone Stacks).
Piles dans zone (Zone Stacks).
Description

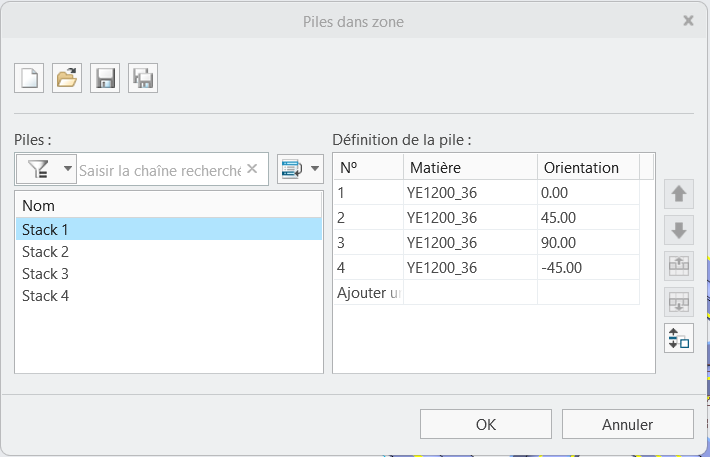

Vous pouvez désormais définir les recettes de stratifiés locaux à l'aide de l'outil Piles dans zone (Zone Stacks).
Vous pouvez utiliser une pile de zone pour définir une pile de combinaisons de matière et d'angle d'orientation. Après avoir défini le contenu de la pile, vous pouvez le dupliquer ou le rendre symétrique. Vous pouvez ensuite utiliser la pile de zone dans l'outil Plis à partir de zones (Plies from Zones) pour créer automatiquement des plis et âmes basés sur une zone dans la région spécifiée par une zone stratifiée. Les piles de zone sont enregistrées avec le modèle composite. En outre, vous pouvez les enregistrer séparément à des fins de réutilisation.
Pour spécifier le chemin d'accès complet au répertoire par défaut de votre bibliothèque de fichiers de pile, vous pouvez procéder de l'une des manières suivantes :
• Cliquez sur > . Dans la boîte de dialogue Options Creo Parametric (Creo Parametric Options), cliquez sur > . Spécifiez les valeurs sous Plis à partir de zones (Plies from Zones).
• Définissez l'option de configuration composite_stacks_dir.
Avantages
Possibilité de définir une conception composite conceptuelle descendante à l'aide de zones et de piles de zone.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Nouvelle option de configuration : • composite_stacks_dir <empty>* |
