Conception basée sur des zones
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur : dans l'environnement de conception composite, procédez comme suit :
• Cliquez sur
Pli (Ply). Sous Type (Type), sélectionnez
Pli basé sur une zone (Zone Based Ply).
Pli (Ply). Sous Type (Type), sélectionnez Pli basé sur une zone (Zone Based Ply).
• Utilisez les commandes suivantes dans le groupe Zones (Zones) :
◦
Zone stratifiée (Laminate Zone)
Zone stratifiée (Laminate Zone)◦
Piles dans zone (Zone Stacks)
Piles dans zone (Zone Stacks)◦
Plis à partir de zones (Plies From Zones)
Plis à partir de zones (Plies From Zones)
Vidéos
Description

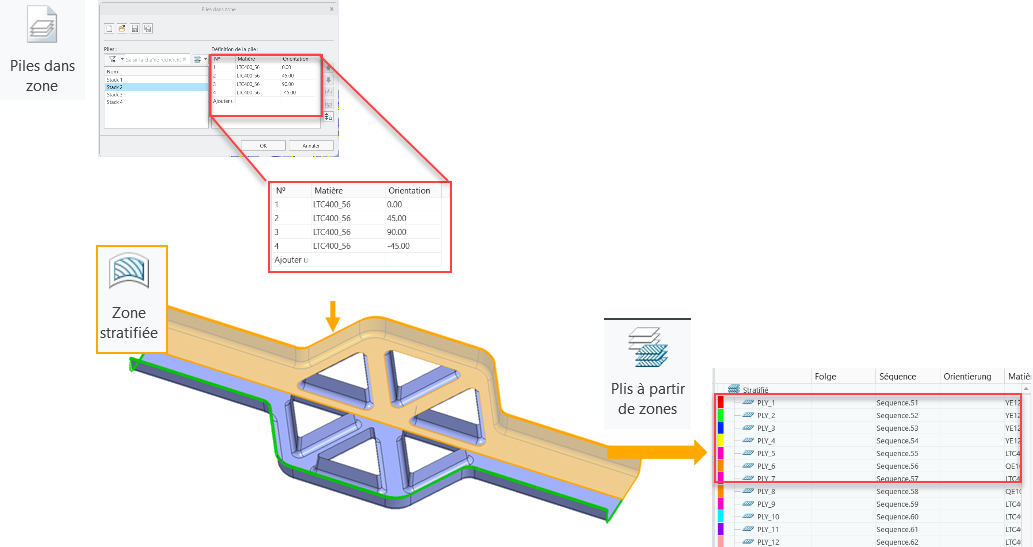

Vous pouvez à présent utiliser la nouvelle conception basée sur des zones pour créer des plis et des âmes basés sur une zone.

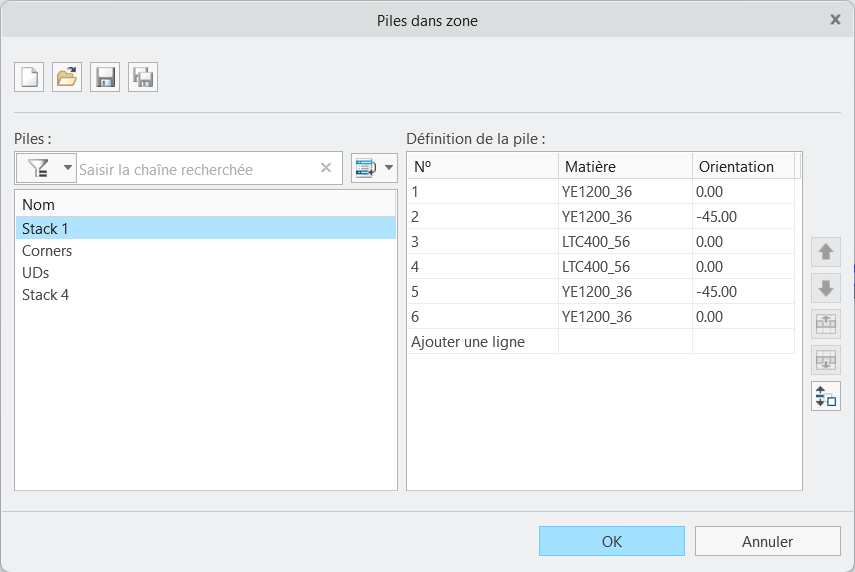

Vous pouvez définir les régions de zone conceptuelle sur la surface d'empilage et créer des recettes de piles de zone qui incluent les définitions des stratifiés locaux.

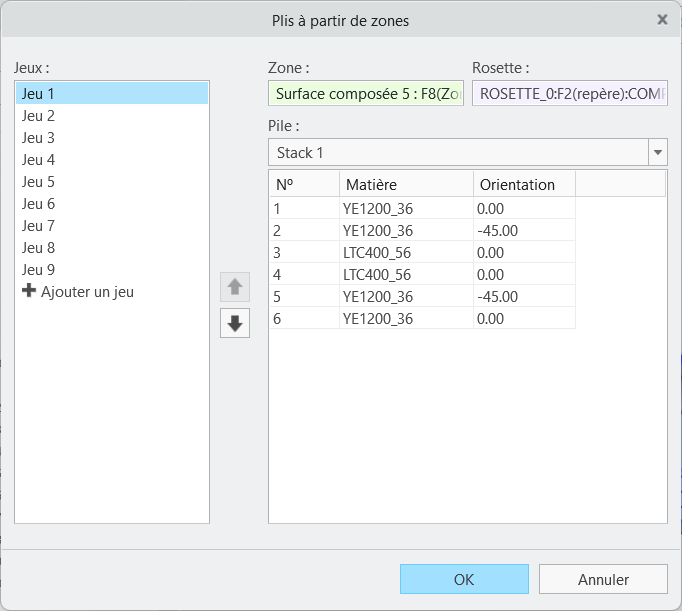

Vous pouvez combiner les zones avec des recettes de piles de zone et des rosettes à l'aide de l'outil Plis à partir de zones (Plies From Zones) pour créer automatiquement des plis et des âmes basés sur une zone.
Lorsque vous modifiez la frontière d'une zone, les frontières des plis et âmes basés sur la zone sont mises à jour.
Avantages
Possibilité de définir une conception composite conceptuelle descendante à l'aide de zones et de piles de zone.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
