Création d'une âme
Une âme est un pli épais composé de matières telles que de la mousse, du papier, de l'aluminium ou une structure de type nid d'abeille.
Une âme est définie par une frontière, une rosette, une matière, une orientation, une reprise, un nom, une séquence et une dépouille. Pour créer une âme, vous devez avoir configuré l'environnement Conception Composite (Composite Design). Pour savoir comment configurer l'environnement de conception composite, consultez la rubrique Configuration de l'environnement Conception Composite.
Vous pouvez créer une âme de l'une des manières suivantes :
• Ame manuelle : crée un objet âme en définissant une frontière, une rosette, une matière, une orientation, une reprise, un nom, une séquence et une dépouille. La fonction d'âme qui crée l'objet âme à l'aide de cette méthode est indiquée par .
• Ame basée sur une zone : crée un objet âme en spécifiant une zone stratifiée pour sa frontière, sa rosette, sa matière, son orientation, sa reprise, son nom et sa séquence. La fonction d'âme qui crée l'objet âme à l'aide de cette méthode est indiquée par .
*
Vous pouvez modifier les préfixes par défaut du nom et de la séquence d'un objet stratifié de l'une des manières suivantes :
• Cliquez sur Fichier (File) > Options (Options). Dans la boîte de dialogue Options Creo Parametric (Creo Parametric Options), cliquez sur Applications (Applications) > Composite (Composite). Définissez les valeurs sous Paramètres de la stratégie de désignation (Name Policy Settings).
Ame manuelle
Créez une âme manuelle comme suit :
1. Cliquez sur Ame (Core). L'onglet Ame (Core) s'ouvre.
2. Sous Type (Type), sélectionnez Ame manuelle (Manual Core).
3. Dans le collecteur Chaînes frontières (Boundary chains), sélectionnez des chaînes pour définir la frontière d'une âme. Vous pouvez définir une frontière en sélectionnant une boucle fermée unique, une boucle externe et une ou plusieurs boucles internes, plusieurs boucles individuelles, ou plusieurs courbes, arêtes ou boucles qui s'intersectent. Pour savoir comment définir la frontière d'un pli, consultez la rubrique Exemple : définition d'une frontière de pli.
*
Pour inverser la sélection, cliquez sur Changer de côté (Flip Side).
4. Pour modifier la rosette par défaut, cliquez dans la zone Rosette (Rosette) et sélectionnez une rosette dans l'arbre du composite.
5. Pour modifier la matière par défaut, sélectionnez une autre matière composite dans la liste Matière (Material).
6. Dans la zone Orientation (Orientation), sélectionnez ou entrez un angle pour définir l'orientation de l'âme par rapport à l'axe X de la rosette.
7. (Facultatif) Dans l'onglet Paramètres de l'âme (Core Settings), modifiez les paramètres suivants :
◦ Dans la zone Reprise (Drop-off), sélectionnez Valeur par défaut (Default) ou spécifiez une valeur. Lorsque vous sélectionnez Valeur par défaut (Default), l'âme utilise la valeur de reprise définie dans la configuration. Lorsque vous spécifiez une valeur personnalisée, cette valeur est utilisée.
◦ Dans la zone Nom (Name), spécifiez un nom.
◦ Dans la zone Séquence (Sequence), spécifiez une séquence. Deux objets stratifiés ou plus peuvent avoir la même séquence.
8. Dans l'onglet Dépouille (Taper), effectuez ce qui suit :
a. Dans la zone Jeux (Sets), sélectionnez un jeu de dépouille ou cliquez sur Nouveau jeu (New set) pour définir un nouveau jeu de dépouille.

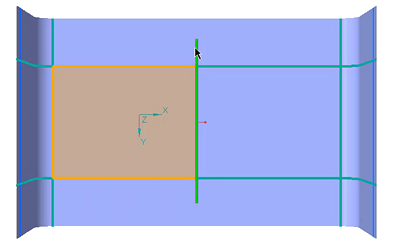

b. Dans la zone Chaînes pour dépouille (Taper chains), sélectionnez une chaîne pour appliquer la dépouille. La chaîne doit être un sous-ensemble de la frontière sélectionnée pour l'âme, comme illustré dans la figure suivante.
*
Vous pouvez également créer plusieurs dépouilles, une dépouille sur chaque chaîne tangente. Par exemple, vous pouvez créer quatre dépouilles différentes dans une frontière rectangulaire. Toutefois, lorsque vous créez un congé à un coin, les arêtes qui connectent le congé sont considérées comme une chaîne tangente unique et vous ne pouvez créer que trois dépouilles.
c. Spécifiez les valeurs de D1 et de D2.
D1 : cote horizontale de la dépouille
D2 : cote verticale de la dépouille
D3 : épaisseur durcie de la matière composite
*
D3 est une valeur en lecture seule affichée pour référence uniquement.
9. Cliquez sur OK (OK).
Ame basée sur une zone
Avant de créer une âme basée sur une zone, vous devez d'abord créer une zone stratifiée. Une zone stratifiée stocke une définition de frontière. Pour créer une zone stratifiée, vous devez avoir configuré l'environnement Conception Composite (Composite Design). Pour savoir comment configurer l'environnement de conception Composite, consultez la rubrique Configuration de l'environnement Conception Composite.
Créez une zone stratifiée comme suit :
1. Cliquez sur Zone stratifiée (Laminate Zone). L'onglet Zone stratifiée (Laminate Zone) s'affiche.
2. Dans le collecteur Chaînes frontières (Boundary chains), sélectionnez des chaînes pour définir une frontière. Vous pouvez définir une frontière en sélectionnant une boucle fermée unique, une boucle externe et une ou plusieurs boucles internes, plusieurs boucles individuelles, ou plusieurs courbes, arêtes ou boucles qui s'intersectent. Pour savoir comment définir la frontière d'un pli, consultez la rubrique Exemple : définition d'une frontière de pli.
*
Pour inverser la sélection, cliquez sur Changer de côté (Flip Side).
3. Cliquez sur OK (OK).
Créez une âme basée sur une zone comme suit :
1. Cliquez sur Ame (Core). L'onglet Ame (Core) s'ouvre.
2. Sous Type (Type), sélectionnez Ame basée sur une zone (Zone Based Core).
3. Dans le collecteur Zones stratifiées (Laminate zones), sélectionnez une ou plusieurs zones pour définir la frontière d'une âme. Les zones que vous sélectionnez doivent former un seul contour fermé.
*
Lorsque vous utilisez plusieurs zones pour définir une frontière d'âme, les zones doivent être adjacentes, intersectées ou les deux. Veillez à éviter les zones détachées.
4. Pour modifier la rosette par défaut, cliquez dans la zone Rosette (Rosette) et sélectionnez une rosette dans l'arbre du composite.
5. Pour modifier la matière par défaut, sélectionnez une autre matière composite dans la liste Matière (Material).
6. Dans la zone Orientation (Orientation), sélectionnez ou entrez un angle pour définir l'orientation de l'âme par rapport à l'axe X de la rosette.
7. (Facultatif) Dans l'onglet Paramètres de l'âme (Core Settings), modifiez les paramètres suivants :
◦ Dans la zone Reprise (Drop-off), sélectionnez Valeur par défaut (Default) ou spécifiez une valeur. Lorsque vous sélectionnez Valeur par défaut (Default), l'âme utilise la valeur de reprise définie dans la configuration. Lorsque vous spécifiez une valeur personnalisée, cette valeur est utilisée.
◦ Dans la zone Nom (Name), spécifiez un nom.
◦ Dans la zone Séquence (Sequence), spécifiez une séquence. Deux objets stratifiés ou plus peuvent avoir la même séquence.
8. Dans l'onglet Dépouille (Taper), effectuez ce qui suit :
a. Dans la zone Jeux (Sets), sélectionnez un jeu de dépouille ou cliquez sur Nouveau jeu (New set) pour définir un nouveau jeu de dépouille.
b. Dans la zone Chaînes pour dépouille (Taper chains), sélectionnez une chaîne pour appliquer la dépouille. La chaîne doit être un sous-ensemble de la frontière sélectionnée pour l'âme, comme illustré dans la figure suivante.
*
Vous pouvez également créer plusieurs dépouilles, une dépouille sur chaque chaîne tangente. Par exemple, vous pouvez créer quatre dépouilles différentes dans une frontière rectangulaire. Toutefois, lorsque vous créez un congé à un coin, les arêtes qui connectent le congé sont considérées comme une chaîne tangente unique et vous ne pouvez créer que trois dépouilles.
c. Spécifiez les valeurs de D1 et de D2.
D1 : cote horizontale de la dépouille
D2 : cote verticale de la dépouille
D3 : épaisseur durcie de la matière composite
*
D3 est une valeur en lecture seule affichée pour référence uniquement.
9. Cliquez sur OK (OK).
Localiser un objet âme
• Pour localiser l'objet âme d'une fonction d'âme, cliquez avec le bouton droit de la souris sur la fonction d'âme dans l'arbre du composite, puis sélectionnez .
• Pour localiser les objets pli ou âme d'une fonction de zone stratifiée, cliquez avec le bouton droit de la souris sur la fonction de zone stratifiée dans l'arbre du composite, puis sélectionnez .
Localiser une fonction d'âme
• Pour localiser la fonction d'âme d'un objet âme, cliquez avec le bouton droit de la souris sur l'objet âme, puis sélectionnez .
Localiser des zones stratifiées
• Pour localiser les fonctions de zone stratifiée d'un objet âme, cliquez avec le bouton droit de la souris sur l'objet âme, puis sélectionnez .
