Simulación de drapeado
Creo Parametric 10.0.1.0
Ubicación en la interfaz de usuario: en el diseño compuesto, > .
Vídeos
Descripción

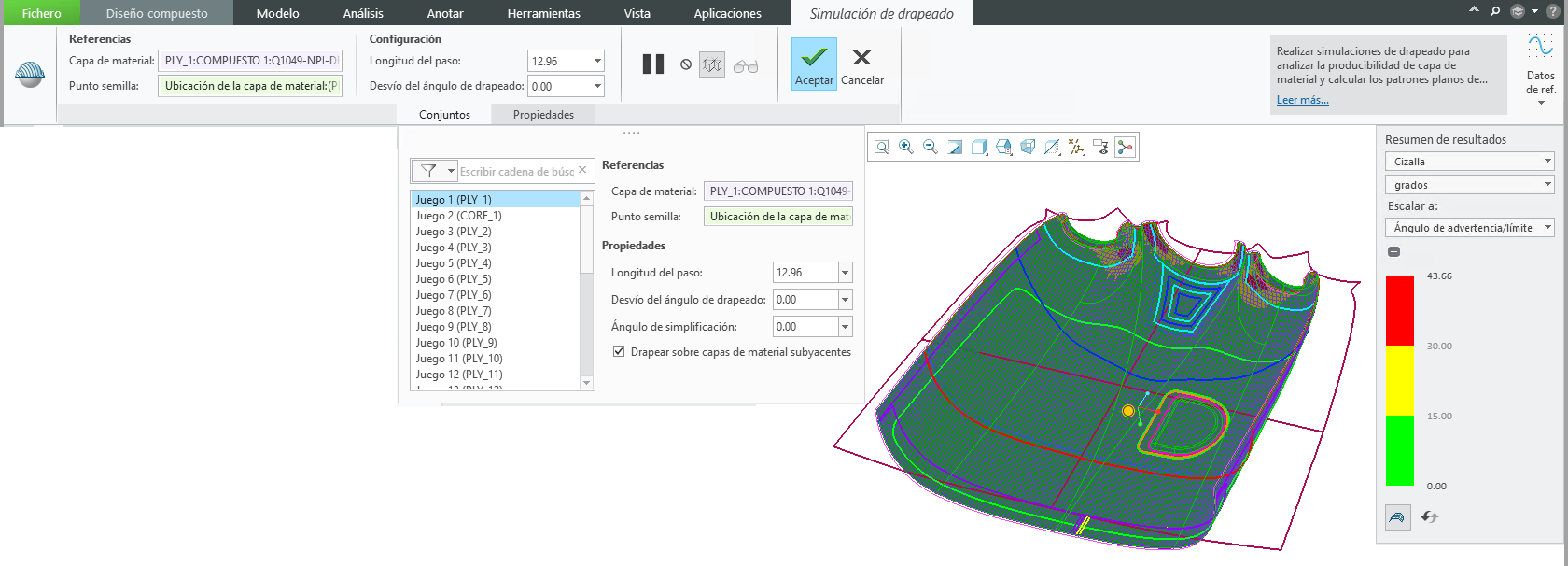

Ahora se puede utilizar el nuevo comando Simulación de drapeado (Draping Simulation) para analizar la producibilidad de la capa de material y para crear los patrones planos de la capa de material. Según el punto semilla seleccionado, se calcula la distorsión de la fibra al simular la aplicación de la capa de material plana sobre el molde.

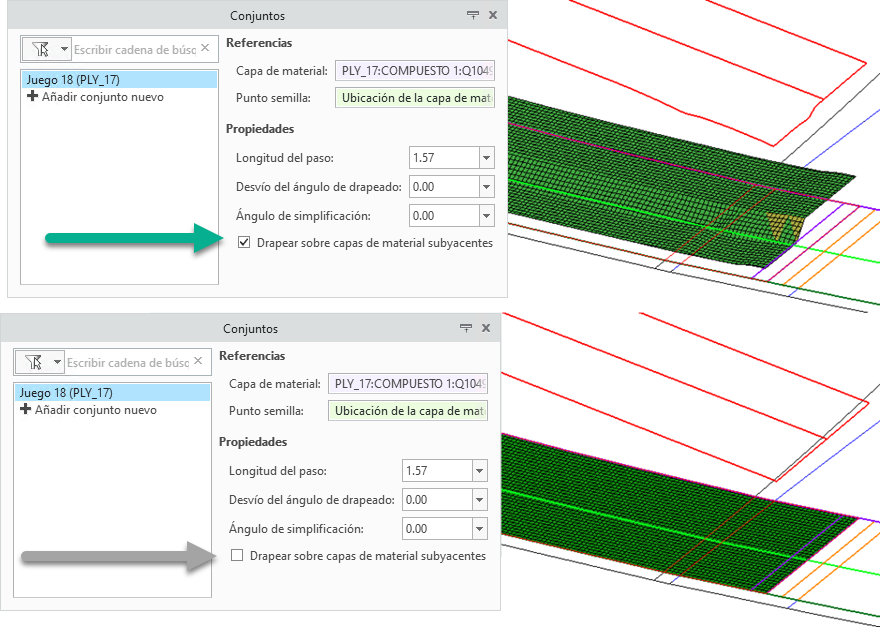

Por defecto, la opción Drapear sobre capas de material subyacentes (Drape over underlying plies) está seleccionada y el drapeado se calcula teniendo en cuenta el contexto de cada capa de material. De este modo, los resultados son más precisos y realistas.
Aunque el punto semilla puede ser cualquier posición en el área de superficie de la capa de material, también se puede bloquear con un punto de referencia existente. Se pueden realizar ajustes adicionales mediante los parámetros de propiedad para la longitud del paso, el desvío del ángulo de drapeado y el ángulo de simplificación.
Existen distintitos tipos de resultados: Cizalla (Shear), Orientación longitudinal (Longitudinal Orientation), Orientación transversal (Transverse Orientation) y Espesor de capa de material drapeada (Draped Ply Thickness). Los resultados de Cizalla (Shear) se escalan automáticamente al ángulo de aviso y a los valores de ángulo límite del material.

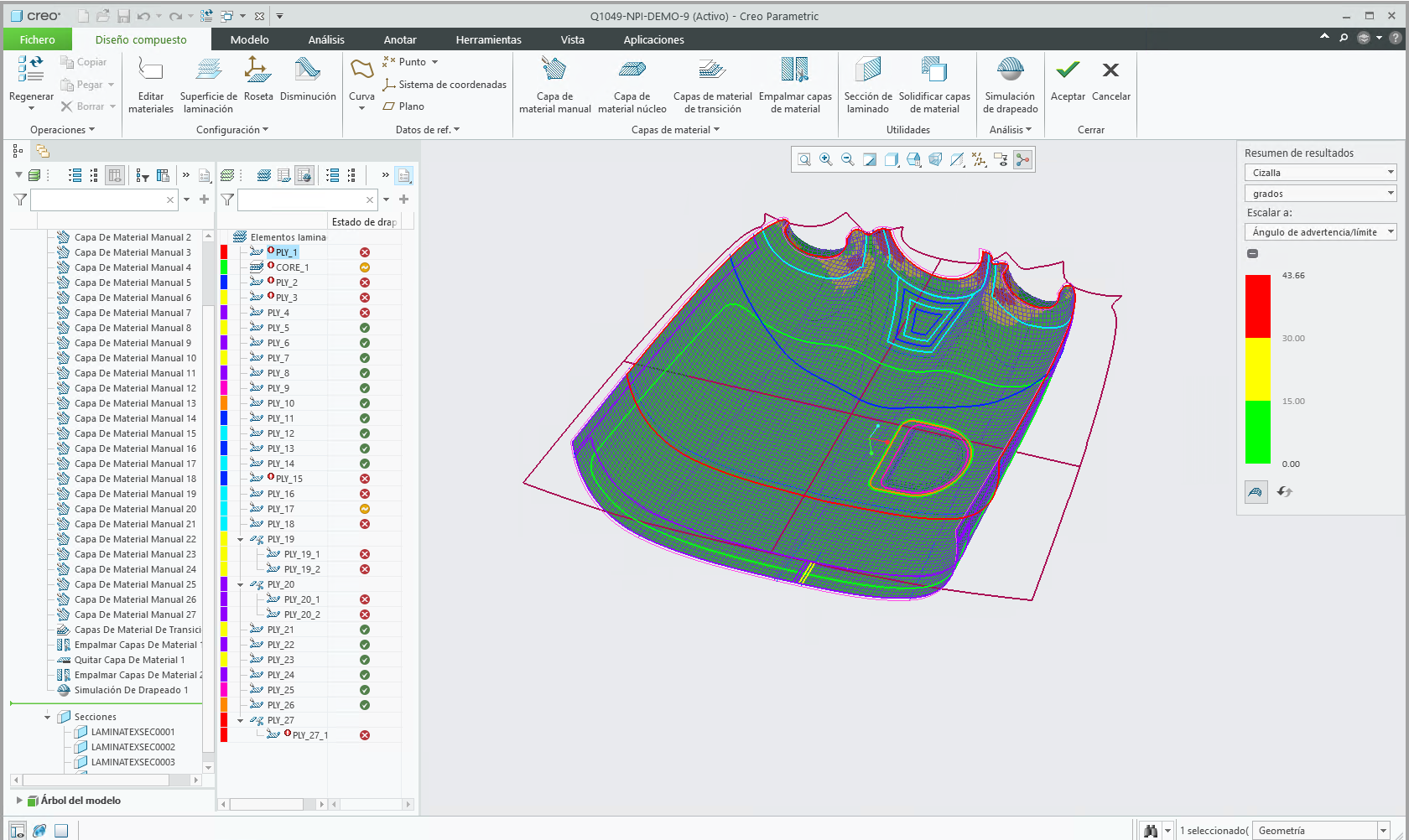

Fuera del tablero de mandos de la función, en el modo Gestor de drapeado (Draping Manager) del árbol de elementos laminados, los resultados de la simulación de drapeado se muestran en formato de semáforo. Para cada capa de material, el icono de resultado indica si el nivel de cizalla está bajo el ángulo de aviso
, por encima del ángulo de aviso, pero por debajo del ángulo límite
o por encima del ángulo límite
.
, por encima del ángulo de aviso, pero por debajo del ángulo límite o por encima del ángulo límite .
Se puede obtener una vista previa de los resultados de la simulación de drapeado y un patrón plano desde el tablero de mandos de la función o directamente desde el modo Gestor de drapeado (Draping Manager) del árbol de elementos laminados seleccionando el comando Mostrar resultados de drapeado (Show Draping Results) de la minibarra de herramientas. Los patrones planos de capa de material se pueden exportar al formato DXF. Las orientaciones de fibra longitudinal y transversal, debido al drapeado, se pueden exportar al formato HDF5 para su uso en análisis de salida de flujo.
El informe de resumen del análisis de drapeado se puede revisar mediante el comando Exportar resumen de drapeado (Export Draping Summary) del grupo Análisis (Analysis).
Beneficios
Esta mejora es de utilidad a la hora de simular el drapeado cuando se aplica la capa de material al molde y se calcula la distorsión (cizalla) de la fibra y el patrón plano.
Esta mejora permite obtener información sobre la distorsión de la fibra durante el drapeado. De este modo, se puede optimizar la posición del punto semilla seleccionado y la dirección de drapeado para obtener el mejor resultado posible. También permite la creación del contorno de capa de material plano necesario.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
