Befehle "Referenz-Designatoren neu einpassen" und "Referenz-Designatoren umordnen" wurden verbessert
Creo Parametric 10.0.0.0
Benutzeroberflächen-Position:
1. Klicken Sie in der Cabling Anwendung in der Grafiksymbolleiste auf
RefDesignator-Beschriftungen (Ref Designator Labels).
RefDesignator-Beschriftungen (Ref Designator Labels).2. Führen Sie einen der folgenden Schritte aus:
◦ Klicken Sie auf > >
Referenz-Designatoren neu einpassen (Refit Reference Designators).
Referenz-Designatoren neu einpassen (Refit Reference Designators).◦ Klicken Sie auf > >
Referenz-Designatoren umordnen (Reorder Reference Designators).
Referenz-Designatoren umordnen (Reorder Reference Designators).Videos
Beschreibung
Sie können jetzt die verbesserten Befehle Referenz-Designatoren neu einpassen (Refit Reference Designators) und Referenz-Designatoren umordnen (Reorder Reference Designators) verwenden.
Bisher gab es bei den Befehlen Referenz-Designatoren neu einpassen (Refit Reference Designators) und Referenz-Designatoren umordnen (Reorder Reference Designators) gewisse Probleme bei der Benutzerfreundlichkeit:
• Manchmal erzeugte der Befehl Referenz-Designatoren neu einpassen (Refit Reference Designators) unerwartete Ergebnisse.
• Es war nicht klar, dass eine Komponente anstelle von Referenz-Designatoren ausgewählt werden musste, wenn der Befehl Referenz-Designatoren umordnen (Reorder Reference Designators) verwendet wurde, und es gab Inkonsistenzen mit dem Befehl Referenz-Designatoren neu einpassen (Refit Reference Designators).
• Für den Befehl Referenz-Designatoren umordnen (Reorder Reference Designators) konnte die Länge der Hinweislinie nicht gesteuert werden.
• Der Unterschied zwischen diesen Befehlen war nicht klar.
Alle diese Probleme, die die Benutzerfreundlichkeit beeinträchtigten, sind jetzt behoben.
• Die beiden Befehle Referenz-Designatoren neu einpassen (Refit Reference Designators) und Referenz-Designatoren umordnen (Reorder Reference Designators) wurden der Minisymbolleiste hinzugefügt, um den Zugriff zu beschleunigen. Die Tooltips für beide Befehle wurden ebenfalls aktualisiert.
• Beide Befehle werden für dieselben Auswahlen, Komponenten oder Beschriftungen ausgeführt. Wenn Sie jedoch nichts auswählen, betrifft die Operation alle Elemente.

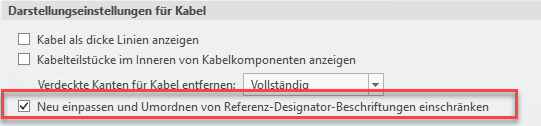

• Der Standardwert der Konfigurationsoption limit_ref_des_label_reorder ist auf yes festgelegt. Dieselbe Konfigurationsoption steht als Kontrollkästchen im Dialogfenster Darstellungseinstellungen für Kabel (Cables Display Settings) zur Verfügung.
• Eine neue Konfigurationsoption cables_reorder_ref_des_len wurde hinzugefügt, um die Größe der Hinweislinie zu steuern.
Referenz-Designatoren neu einpassen (Refit Reference Designators) wurde aktualisiert, damit Beschriftungen besser auf dem Bildschirm platziert werden können.
Vorteile
Diese Verbesserung optimiert die Benutzerfreundlichkeit der Befehle Referenz-Designatoren neu einpassen (Refit Reference Designators) und Referenz-Designatoren umordnen (Reorder Reference Designators). Die Benutzerinteraktion wurde abgestimmt, sodass beide Befehle jetzt ähnlich funktionieren.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | • Es wurde eine neue Konfigurationsoption cables_reorder_ref_des_len hinzugefügt, mit der die Standard-Hinweislinienlänge (in Modelleinheiten) von Referenz-Designator-Beschriftungen angegeben werden kann, wenn der Befehl Referenz-Designatoren umordnen (Reorder Reference Designators) in Cabling verwendet wird. • Der Standardwert der Konfigurationsoption limit_ref_des_label_reorder ist auf yes festgelegt. |
