Dedizierter Kabelbaum
Creo Parametric 10.0.0.0
Benutzeroberflächen-Position: Klicken Sie auf Anwendungen (Applications) > Cabling (Cabling). Der Kabelbaum wird angezeigt.
Videos
Beschreibung
Sie können jetzt den neuen Kabelbaum verwenden, um Verkabelungsdaten im Modell zu verwalten. Dieser Baum ist für die Cabling Anwendung spezifisch.
Der Kabelbaum hat die folgenden drei Ansichten: Kabelansicht (Cable View), Bündelansicht (Bundle View) und Konnektivitätsansicht (Connectivity View). Diese Ansichten ermöglichen es Ihnen, die Kabelbaumstruktur auf unterschiedliche Weise anzuzeigen. Jede Ansicht ist unabhängig von den anderen und verfügt über spezielle Filter und Spalten.
Kabelansicht
Bündelansicht
Konnektivitätsansicht
In der Kabelansicht (Cable View) werden alle Kabel, Drähte, Umflechtungen, Netzwerke und Bündel im aktiven Kabelbaum angezeigt. Sie können die Knoten für Kabel, Drähte, Netzwerke oder Bündel erweitern, um zu den zusätzlichen Informationen wie Spulen, Segmenten und Positionspunkten für jedes Segment zu gelangen.
In der Kabelansicht (Cable View) können Sie alle verlegten Kabel im aktiven Kabelbaum sofort sehen. In dieser Ansicht können verlegte Kabel problemlos untersucht und geändert werden.
In der Bündelansicht (Bundle View) werden Bündel und deren Inhalte im aktiven Kabelbaum angezeigt. Bündelinhalte können aus zusätzlichen Bündeln, Kabeln, Drähten und Spulen bestehen. In dieser Ansicht werden auch die Kabel angezeigt, die teilweise durch ein Bündel verlegt sind.
Mithilfe der Bündelansicht (Bundle View) können Sie alle Bündel sowie deren Inhalte und Eigenschaften im aktiven Kabelbaum problemlos finden. In dieser Ansicht können Bündel und deren Inhalte problemlos untersucht und geändert werden.

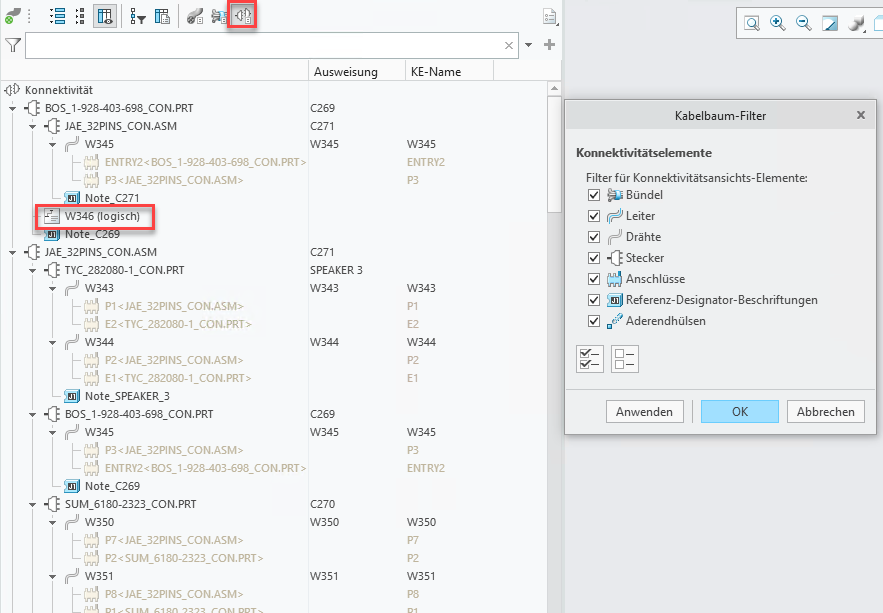

In der Konnektivitätsansicht (Connectivity View) werden alle ausgewiesenen Stecker und die Verlegung zwischen ihnen im aktiven Kabelbaum angezeigt. Sie können verlegte Drähte erweitern, um ihre Anschlüsse an beiden Enden anzuzeigen. In dieser Ansicht werden logische Drähte angezeigt, die noch nicht als logische Elemente verlegt wurden. Außerdem werden Aderendhülsen und Beschriftungen von Referenzausweisungen angezeigt.
Die Konnektivitätsansicht (Connectivity View) bietet eine gute Übersicht über die Konnektivitätsstruktur des aktiven Kabelbaums. Dies vereinfacht die Untersuchung und Validierung der Kabelbaumkonstruktion.
Vorteile
Der Kabelbaum verbessert die Datenverwaltung in Cabling.
Bisher war die Kabelbaumstruktur schwer zu verstehen, da alle Elemente im Modellbaum als flache Liste aufgeführt wurden, die auf der Regenerierungsreihenfolge basierte und nicht auf einer logischen Struktur.
Der Kabelbaum bietet mit seinen unabhängigen Ansichten einen besseren Einblick in die Kabelbaumstruktur. Kabelbaumelemente können jetzt leichter gefunden werden, um Änderungen vorzunehmen oder neue Verlegungen zu erzeugen. Diese Verbesserung vereinfacht die Erzeugung, Untersuchung und Validierung der Kabelbaumkonstruktion.
Weitere Informationen
Tipps:
Keine.
Einschränkungen:
Kosmetische KEs und Markierungen werden noch nicht unterstützt.
Ersetzt dies vorhandene Funktionalität?
Nein
Konfigurationsoption für diese Funktionalität:
Keine.
