Desvío de cuerpos y superficies
Creo+
Ubicación en la interfaz de usuario:
• En la aplicación de diseño generativo, pulse en
Superficies conservadas (Preserved Surfaces). Se abre el cuadro de diálogo Superficies conservadas (Preserved Surfaces).
Superficies conservadas (Preserved Surfaces). Se abre el cuadro de diálogo Superficies conservadas (Preserved Surfaces).
• En la aplicación de diseño generativo, pulse en
Geometría excluida (Excluded Geometry). Se abre el cuadro de diálogo Geometría excluida (Excluded Geometry).
Geometría excluida (Excluded Geometry). Se abre el cuadro de diálogo Geometría excluida (Excluded Geometry).
• En la aplicación de diseño generativo, pulse en

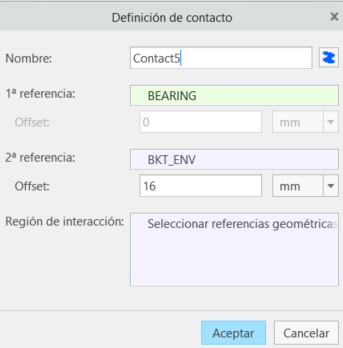

Contacto (Contact). Se abre el cuadro de diálogo Definición de contacto (Contact Definition).
Contacto (Contact). Se abre el cuadro de diálogo Definición de contacto (Contact Definition).
Vídeos
Descripción
Ahora se puede añadir un desvío de esfera rodante a cuerpos y superficies en el diseño generativo.
A continuación se presentan los tipos de desvíos soportados:
• Superficie conservada: se pueden desviar superficies de la geometría inicial para crear geometría conservada. Estas superficies se denominan superficies conservadas. La geometría conservada creada no se ve afectada durante la optimización.
• Desvío de holgura con cuerpo excluido: se puede añadir un desvío alrededor de los cuerpos excluidos para crear geometría excluida. Este desvío crea una holgura entre los cuerpos excluidos y la geometría optimizada. La adición de este desplazamiento es opcional.
• Desvío de contacto: se puede añadir un desvío alrededor de los cuerpos conectados para crear una región que conserve el desvío. Se puede restringir el contacto seleccionando una región de interacción.

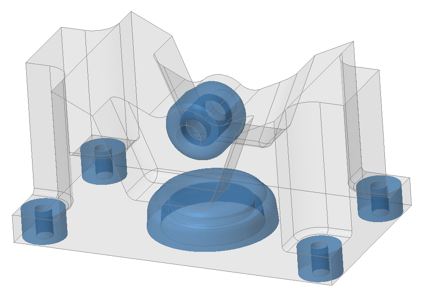

En el siguiente gráfico se muestran los desvíos de superficie conservada:

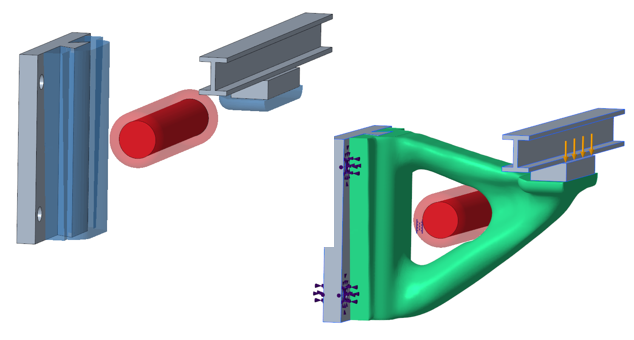

En los siguientes gráficos se muestran la geometría excluida y los desvíos de contacto:
Beneficios
Con esta mejora, se permite ahorrar tiempo al eliminar la necesidad de crear cuerpos y se proporciona un método fácil de usar para crear desvíos. Permite el uso futuro del diseño generativo en el modo Conjunto.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
