Espacios de diseño
En el espacio de diseño se definen los cuerpos que forman parte de la optimización. Se incluye la definición de lo siguiente:
Geometría inicial
La designación de un cuerpo como geometría inicial es el primer paso para definir un estudio generativo. Ayuda a comprender los límites de volumen. Seleccione un cuerpo que represente el volumen del diseño que se intenta crear. El diseño final está contenido dentro de la geometría inicial. Designe solo un cuerpo como geometría inicial. El cuerpo designado como geometría inicial se vuelve parcialmente transparente para proporcionar una mejor vista de los cuerpos contenidos.
Cuerpos conservados
Si desea que determinados cuerpos no se vean afectados durante la optimización, se deben designar como cuerpos conservados. Estos cuerpos se incluyen en los diseños generados, pero su geometría permanece sin cambios. Los cuerpos designados como cuerpos conservados no deben intersectarse ni tocarse entre sí; si lo hacen, se deben combinar dichos cuerpos. Los cuerpos conservados deben estar completamente dentro del volumen de geometría inicial. En los cuerpos conservados se supone el mismo material que el material activo en los criterios de diseño activos. Se puede hacer referencia a cargas y restricciones en las superficies de los cuerpos conservados. Los cuerpos designados como cuerpos conservados aparecen en azul. Los cuerpos conservados se enumeran en el nodo de geometría conservada del árbol generativo.
Superficies conservadas
También se puede crear geometría conservada mediante el desvío de superficies de la geometría inicial. Estas superficies se denominan superficies conservadas. Para crearlas, seleccione las superficies que se deben conservar y especifique el desvío. Se crea un desvío de esfera rodante alrededor de estas superficies, dentro de la geometría inicial. El desvío aparece en azul y se muestra en el nodo de geometría conservada del árbol generativo.
 |
Al trabajar con una forma inicial, se pueden crear superficies conservadas seleccionando superficies de cuerpos no designados.
|
Geometría excluida
Los cuerpos designados como geometría excluida se representan como volúmenes vacíos, sin ningún material, en los diseños generados finales. Al designar los cuerpos que se van a excluir, también se puede crear un desvío de esfera rodante alrededor de ellos. Este desvío crea una holgura entre los cuerpos excluidos y la geometría optimizada. Estos cuerpos actúan como obstáculos mientras la solución se resuelve entorno a ellos, pero no dentro de su geometría. Los diseños generados resultantes contienen una oquedad basada en el perfil de la geometría excluida. Una geometría excluida debe encontrarse dentro de la geometría inicial o pasar a través de esta.
|
|
Cuando un cuerpo excluido o el desvío de un cuerpo excluido intersecta o pasa a través de un cuerpo conservado, el volumen de su interacción se sustrae internamente del cuerpo conservado. Evite esta configuración, ya que puede causar problemas durante la reconstrucción.
|
No se pueden aplicar cargas ni restricciones sobre un cuerpo designado como geometría excluida. La definición de geometría excluida es opcional. Los cuerpos designados como geometría excluida aparecen en rojo.
Cuerpos no designados
El modelo puede contener cuerpos sin designar que pueden estar en contacto con la geometría inicial u otros cuerpos sin designar. Pueden haberse aplicado cargas y restricciones a las superficies de estos cuerpos y pueden transferir cargas y restricciones a otros cuerpos con los que tienen un contacto de unión. Los cuerpos sin designar afectan al diseño generado, pero no forman parte del diseño final.
Se recomienda crear geometría conservada alrededor de un cuerpo no designado cuando el cuerpo no designado está conectado a la geometría inicial. Especifique un desvío para crear la geometría conservada alrededor del cuerpo no designado, dentro de la geometría inicial.

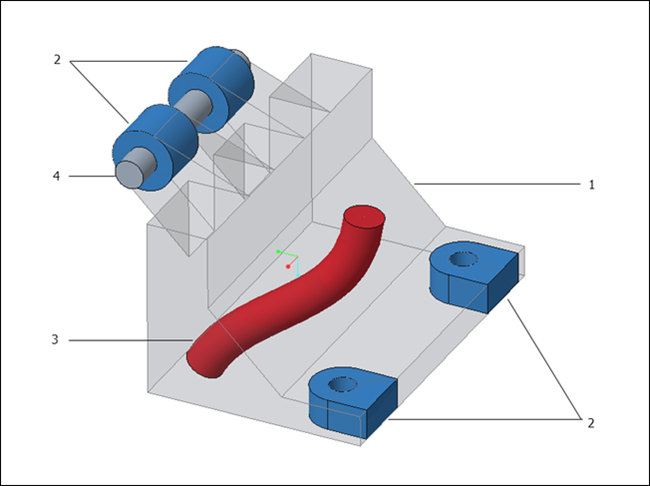

En la siguiente imagen se muestra la geometría inicial, la geometría conservada, la geometría excluida y el cuerpo no designado:
1. Geometría inicial
2. Geometría conservada
3. Geometría excluida
4. Cuerpo no designado
| | Si se designan cuerpos determinados como cuerpos conservados sin definir la geometría inicial, crea automáticamente los límites para la optimización como la forma inicial. Todavía se puede designar un cuerpo como la geometría inicial. Del mismo modo, si se definen las superficies conservadas sin definir la geometría inicial, se crea una forma inicial alrededor de las superficies conservadas. |
Procedimiento para designar un cuerpo como geometría inicial
Efectúe una de las siguientes operaciones:
• Seleccione un cuerpo que desee optimizar en la ventana gráfica o en el árbol del modelo y pulse en
Geometría inicial (Starting Geometry).
Geometría inicial (Starting Geometry).• En la ficha Diseño generativo (Generative Design), pulse en Geometría inicial (Starting Geometry) y seleccione el cuerpo que desee designar como geometría inicial.
Geometría inicial (Starting Geometry) y seleccione el cuerpo que desee designar como geometría inicial.El cuerpo designado se vuelve parcialmente transparente.
| | Solo se puede definir un cuerpo como geometría inicial. |
 | Para añadir un volumen de cuerpos conservados a la geometría inicial, utilice la operación con booleanos Combinar (Merge) cuando ambos cuerpos estén activos. |
Designación de cuerpos como geometría conservada
Efectúe una de las siguientes operaciones:
• Seleccione los cuerpos en la ventana gráfica o en el árbol del modelo y pulse en
Cuerpos conservados (Preserved Bodies).
Cuerpos conservados (Preserved Bodies).• En la ficha Diseño generativo (Generative Design), pulse en Cuerpos conservados (Preserved Bodies) y seleccione los cuerpos que desee designar como cuerpos conservados.
Cuerpos conservados (Preserved Bodies) y seleccione los cuerpos que desee designar como cuerpos conservados.Los cuerpos conservados aparecen en azul.
Procedimiento para designar superficies como geometría conservada
1. Efectúe una de las siguientes operaciones:
◦ Seleccione las superficies sólidas en la ventana gráfica y pulse en
Superficies conservadas (Preserved Surfaces).
Superficies conservadas (Preserved Surfaces).◦ En la ficha Diseño generativo (Generative Design), pulse en Superficies conservadas (Preserved Surfaces) y seleccione las superficies sólidas de la geometría inicial.
Superficies conservadas (Preserved Surfaces) y seleccione las superficies sólidas de la geometría inicial.2. [Opcional] Especifique un nombre para la superficie conservada en el cuadro Nombre (Name).
3. Especifique un valor de desvío positivo que sea superior a tres veces el tamaño del elemento.
4. Pulse en Aceptar (OK). Se crea un desvío de la esfera rodante alrededor de las superficies seleccionadas, dentro de la geometría inicial.
La geometría conservada aparece en azul.
Procedimiento para designar un cuerpo como geometría excluida
1. En la ficha Diseño generativo (Generative Design), pulse en
Geometría excluida (Excluded Geometry). Se abre el cuadro de diálogo Geometría excluida (Excluded Geometry).
Geometría excluida (Excluded Geometry). Se abre el cuadro de diálogo Geometría excluida (Excluded Geometry).2. Seleccione el cuerpo como referencia.
3. Opcionalmente, especifique el desvío.
4. Pulse en Aceptar (OK). Se crea un desvío de la esfera rodante alrededor del cuerpo seleccionado.
Los cuerpos excluidos aparecen en rojo.
Procedimiento para visualizar los cuerpos designados
Expanda los nodos bajo Espacios de diseño (Design Spaces) en el Árbol generativo (Generative Tree) para ver los cuerpos designados como geometría inicial, geometría conservada y geometría excluida.
| | Se pueden ocultar los cuerpos designados del árbol del modelo. Sin embargo, estos cuerpos participan en el cálculo de la optimización. |
Procedimiento para quitar la designación de un cuerpo o superficie
Pulse con el botón derecho del ratón en el cuerpo o superficie del árbol generativo y pulse en Quitar (Remove).
| | Esta acción no borra el cuerpo o superficie. Solo quita su designación. |
