Nuevos métodos de selección de capas de material
Creo+
Ubicación en la interfaz de usuario: en el entorno de material compuesto, realice una de las acciones que se indican a continuación.
• Pulse en
Capas de material de transición (Transition Plies). Se abre la ficha Capas de material de transición (Transition Plies). En Tipo de transición (Transition Type), seleccione
Perfil (Profile) o
Personalizado (Custom).
Capas de material de transición (Transition Plies). Se abre la ficha Capas de material de transición (Transition Plies). En Tipo de transición (Transition Type), seleccione Perfil (Profile) o Personalizado (Custom).• Pulse en >
Recortar capa de material (Trim Ply). Se abre la ficha Recortar/extender capa de material (Trim/Extend Ply). En Método (Method), seleccione
Por referencia (By Reference).
Recortar capa de material (Trim Ply). Se abre la ficha Recortar/extender capa de material (Trim/Extend Ply). En Método (Method), seleccione Por referencia (By Reference).• Pulse en
Empalmar capas de material (Splice Plies).
Empalmar capas de material (Splice Plies).• Pulse en >
Quitar capa de material (Remove Ply).
Quitar capa de material (Remove Ply).Descripción
El usuario ahora dispone de métodos adicionales para seleccionar múltiples objetos laminados al realizar acciones como, por ejemplo, empalmar capas y transferir capas de material, recortar por referencia o quitar capas de material.
La selección de cuadros se puede utilizar de la siguiente manera:
• Para seleccionar todos los objetos laminados incluidos en el cuadro de selección, pulse y arrastre el puntero del ratón de izquierda a derecha.
• Para seleccionar objetos laminados intersectados o incluidos en el cuadro de selección, pulse y arrastre el puntero del ratón de derecha a izquierda.
La opción Añadir capas de material intersectadas (Add Intersected Plies) se puede utilizar de la siguiente manera:

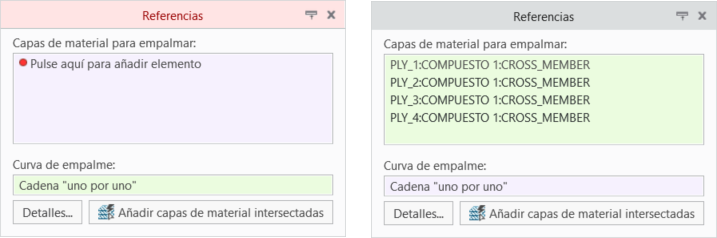

• Al utilizar la acción de empalme de capas de material, seleccione la curva de empalme y, a continuación, pulse en Añadir capas de material intersectadas (Add Intersected Plies) para incluir todos los objetos laminados que intersectan la curva seleccionada.

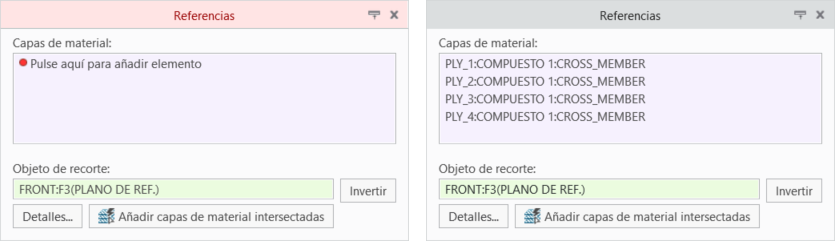

• Al utilizar la acción de recortar por referencia, seleccione el objeto de recorte y, a continuación, pulse en Añadir capas de material intersectadas (Add Intersected Plies) para incluir todos los objetos laminados que intersectan el objeto seleccionado.
Beneficios
Estas mejoras permiten seleccionar fácilmente varios objetos laminados a la vez, lo que reduce el esfuerzo manual y mejora la productividad.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
