Mejoras en la exportación de patrones planos
Creo+
Ubicación en la interfaz de usuario: en el entorno de material compuesto, pulse en >
Exportar patrón plano (Export Flat Pattern).
Exportar patrón plano (Export Flat Pattern).Descripción
Con las siguientes optimizaciones se ha mejorado el procedimiento de exportación de patrón plano:

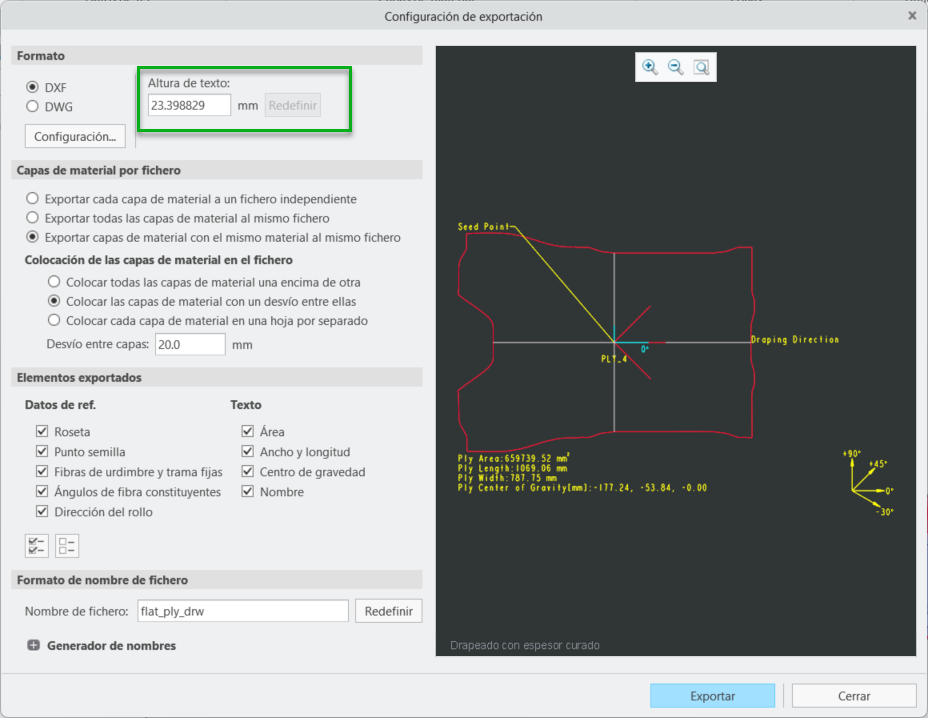

• Ahora se puede ajustar la altura del texto de las anotaciones directamente en el cuadro de diálogo Configuración de exportación (Export Setup). Esto permite cambiar el tamaño de las etiquetas, como los nombres de las capas de material, para que se ajusten perfectamente a las formas de capa más pequeñas.

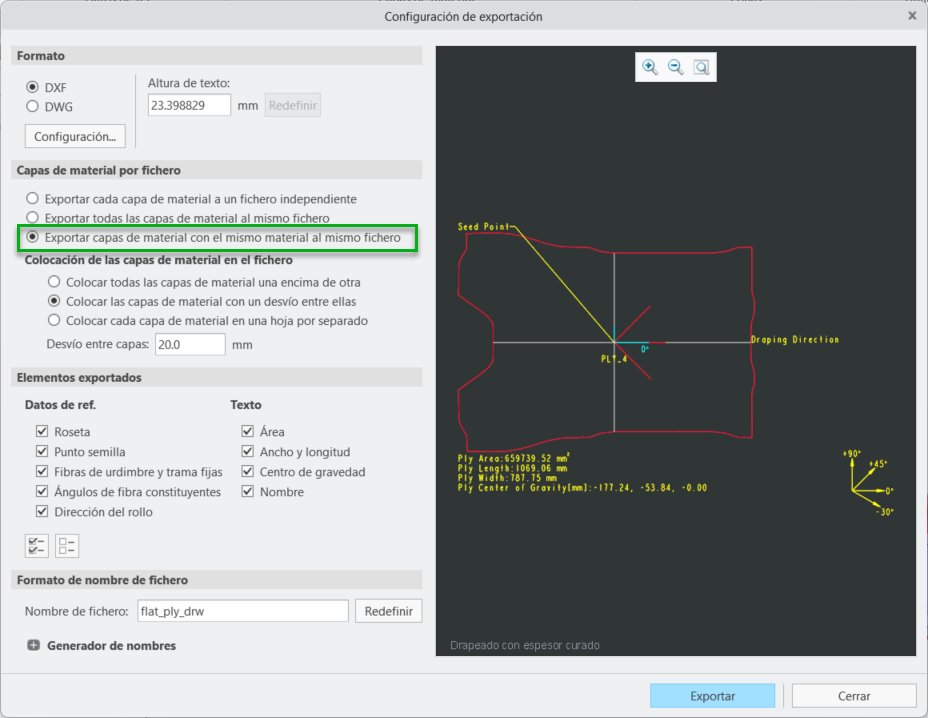

• Ahora se pueden exportar las capas que utilizan el mismo material a un único fichero. De este modo, se reduce el número de ficheros de salida por diseño y se simplifica la integración con las herramientas de anidamiento y corte.
• Ahora se pueden definir fácilmente los valores por defecto del cuadro de diálogo Configuración de exportación (Export Setup).

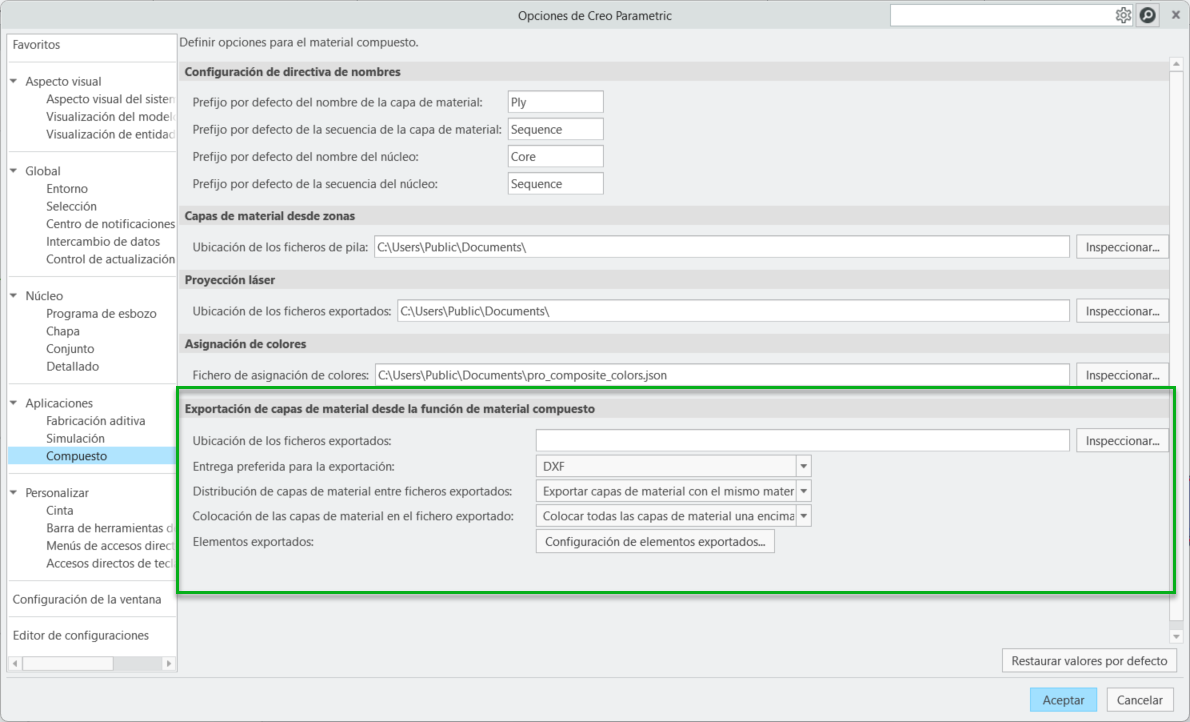

1. En el cuadro de diálogo Opciones de Creo+ (Creo+ Options), pulse en > .
2. En Exportación de capas de material desde la función de material compuesto (Plies Export from Composite Feature), especifique los valores por defecto deseados para el cuadro de diálogo Configuración de exportación (Export Setup).
3. Pulse en Aceptar (OK) para aplicar los cambios y cerrar el cuadro de diálogo Opciones de Creo+ (Creo+ Options).
Beneficios
Con estas optimizaciones se ha mejorado la productividad, ya que ayudan a realizar lo siguiente:
• Controlar el tamaño de la etiqueta con mayor precisión.
• Reducir el número de ficheros de salida por diseño mediante la exportación de capas de material con el mismo material a un único fichero.
• Acceder a la configuración de exportación por defecto de forma más fácil e intuitiva.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Nueva opción de configuración: • export_plies_to_dxf_dwg_files separate*, separate_per_material, same. |
