Creo Simulation Live에서 회전의 참조 프레임 이동
Creo+
사용자 인터페이스: 라이브 시뮬레이션(Live Simulation) 탭에서 경계 조건(Boundary Conditions) 옆에 있는 화살표를 클릭한 다음
회전 유체 도메인(Rotating Fluid Domain)을 선택하여 회전 유체 도메인(Rotating Fluid Domain) 대화 상자를 엽니다.
회전 유체 도메인(Rotating Fluid Domain)을 선택하여 회전 유체 도메인(Rotating Fluid Domain) 대화 상자를 엽니다.회전 유체 도메인 대화 상자
동영상
설명
Creo Simulation Live는 이제 유체 검토에서 회전 유체 도메인을 지원합니다. 이는 팬 또는 임펠러의 사용 사례를 제공합니다. 회전 유체 도메인을 정의하려면 바디는 회전 축을 기준으로 축대칭이어야 합니다.
이동 참조는 복합 열전달 모드에서 지원되며, 복합 열전달 없이도 실행할 수 있습니다. 과도 모드에서는 이동 참조가 지원되지 않습니다. 입력은 회전 각속도입니다.
다음 그림에서는 회전 유체 도메인을 사용할 때의 유체 검토 결과를 보여줍니다.

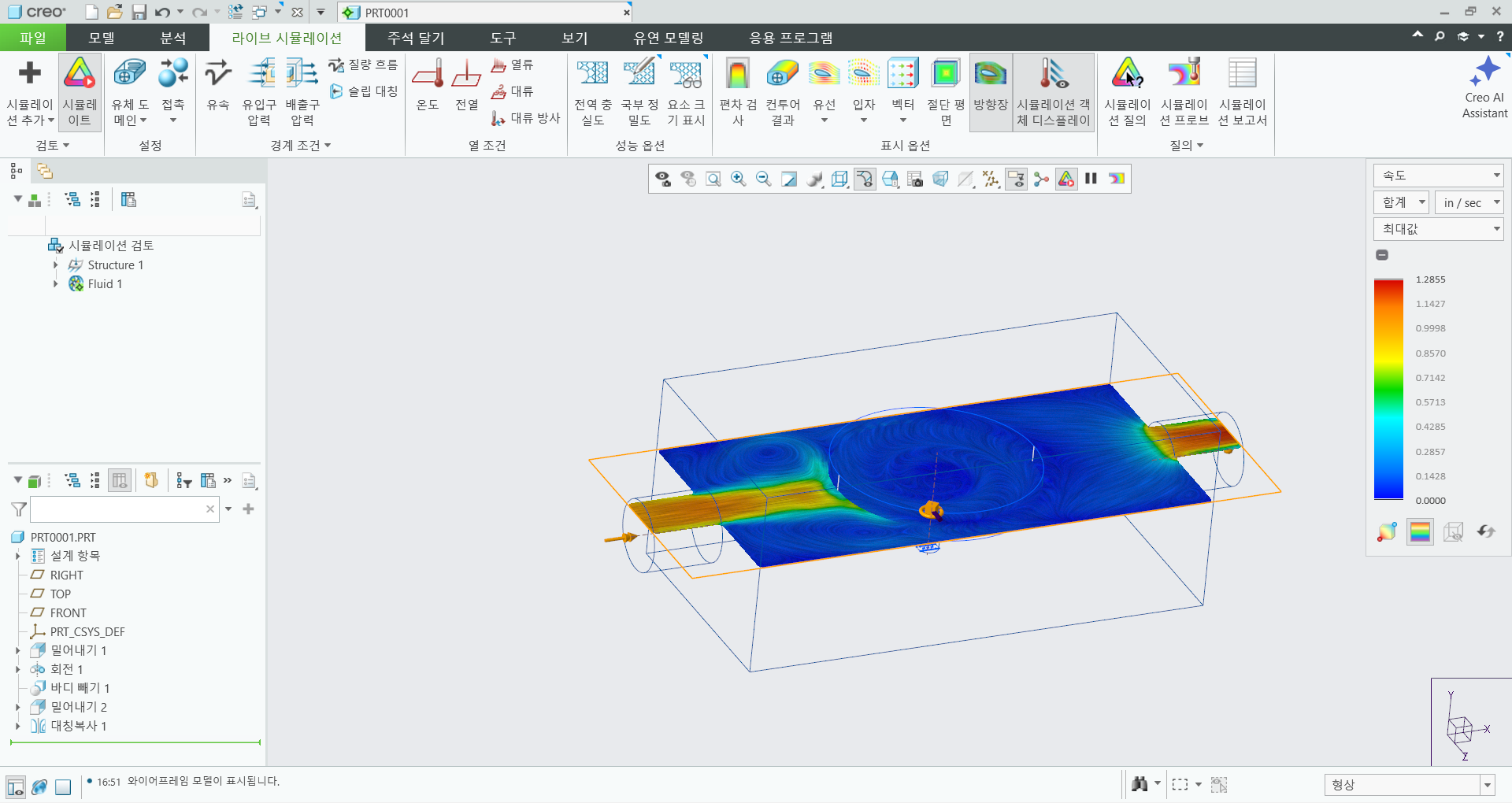

속도 결과의 방향장

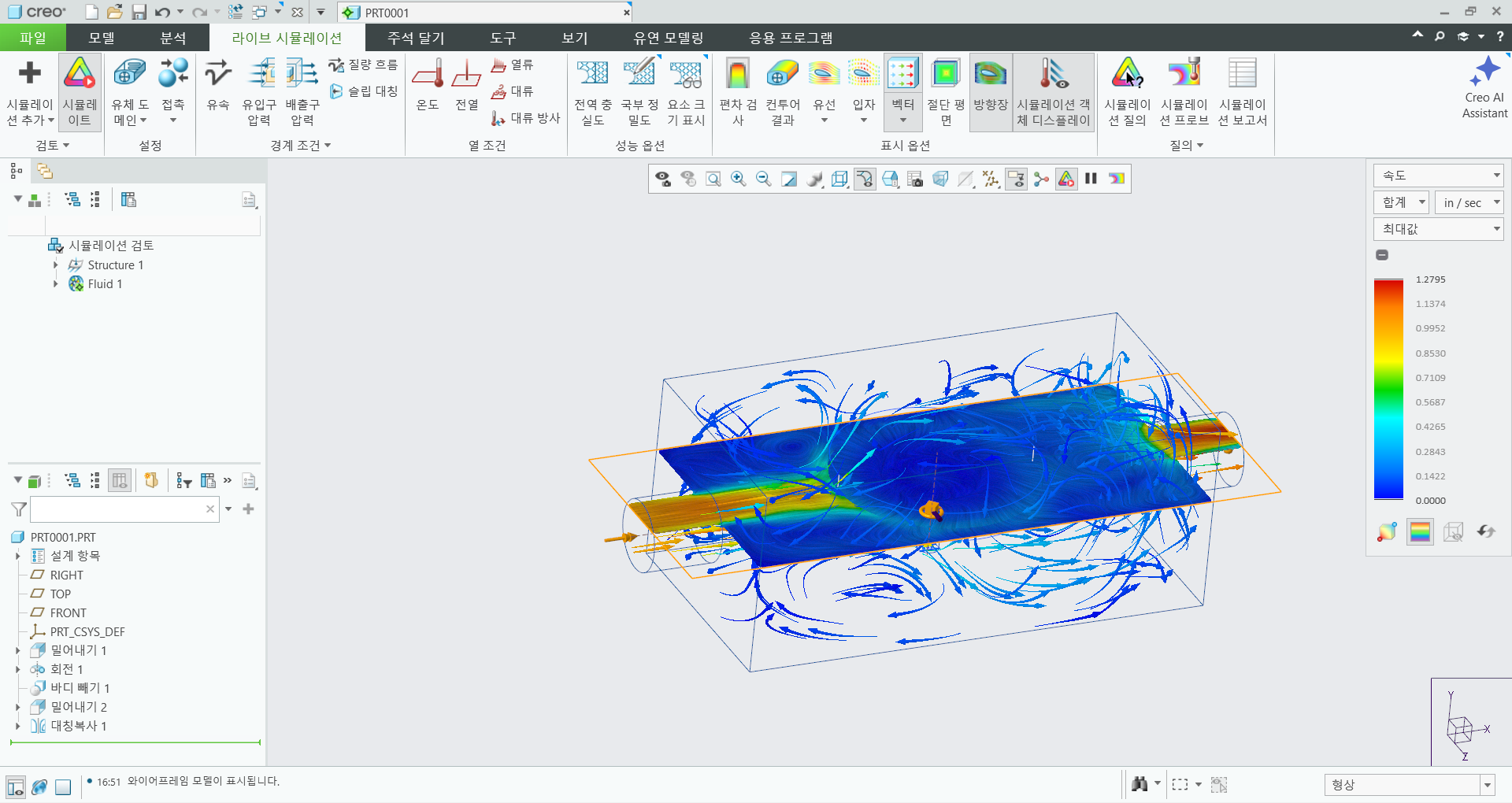

속도 결과의 유선
이점
이 개선된 기능의 이점은 다음과 같습니다.
• 현실적인 회전 효과에 대한 예측 개선
• 속도 및 압력 결과의 상세도 향상
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
