Creo Simulation Live의 회전 유체 도메인
개요
회전 유체 도메인은 회전 참조 프레임에서 해석되는 유체 영역을 나타냅니다.
유체의 벌크 유동이 회전에 의해 구동될 때 회전 유체 도메인을 사용합니다. 회전 참조 프레임에서 흐름을 해석하면 정확도가 향상됩니다. 팬이나 임펠러와 같은 내부 회전 컴포넌트에 의해 생성되는 유체 흐름을 모델링하는 데 사용됩니다.
회전 유체 도메인이 정의되면 회전 축에 직각인 서피스를 제외한 도메인의 모든 외부 서피스에 회전벽 경계 조건이 자동으로 적용됩니다. 이러한 회전벽은 회전 유체 도메인과 동일한 각속도를 사용하며 백그라운드에서 자동으로 생성됩니다.
회전 유체 도메인 생성을 위한 필수조건
• 먼저 유체 검토를 생성하고 해당 검토에 대한 유체 도메인을 정의합니다.
• 검토는 안정 상태 시뮬레이션 검토여야 합니다. 회전 유체 도메인은 과도 모드에서 지원되지 않습니다.
• 회전 유체 도메인에 대해 선택한 형상은 축대칭이어야 하며 360도 전체 회전해야 합니다.
회전 유체 도메인에 대한 형상 요구사항
• 선택한 형상은 솔리드 바디 또는 퀼트일 수 있습니다.
• 전체 바디 또는 퀼트는 하나의 회전 축을 기준으로 축대칭이어야 합니다. 여러 회전 축이 있는 형상은 지원되지 않습니다.
• 가장 바깥쪽 서피스는 원통형, 원추형, 스플라인 기반 회전 서피스 또는 이들의 조합으로만 구성되어야 합니다.
스플라인 기반 회전 서피스는 인접한 두 개의 서피스가 명확하게 정의된 경우 지원됩니다.
원추형 형태는 인접한 두 개의 경계 서피스가 있고 한쪽 끝이 뾰족하지 않은 경우 지원됩니다.
하나 이상의 동축 원통형 서피스가 지원됩니다.
• 바디의 각 끝에는 법선 방향이 회전 축을 향하는 서피스가 하나만 있어야 합니다.
• 팬이나 임펠러와 같은 내부 바디는 회전 유체 도메인 내부에서 별도 바디 또는 커터 바디로 허용됩니다.
다음 형상 유형은 회전 유체 도메인에 대한 참조로 사용할 수 없습니다.
• 외부 서피스에 컷아웃이나 중단이 있는 바디는 지원되지 않습니다.
• 둘 이상의 회전 축을 포함하는 형상은 사용할 수 없습니다.
완전한 구 또는 타원체는 회전 유체 도메인으로 선택할 수 없습니다.
• 전체 360도 회전하지 않는 형상은 사용할 수 없습니다.
외부 서피스의 컷아웃 또는 중단으로 인해 축대칭이 아닌 바디는 지원되지 않습니다.
다음 표를 사용하여 회전 유체 도메인을 생성할 때 참조로 사용할 수 있는 형상 유형을 결정합니다.
|
설명
|
형상
|
지원 여부
|
|---|---|---|
|
단순 원통이 허용됩니다.
|
 |
 |
|
단순 원추가 허용됩니다.
|
 |
|
|
단순 주축이 허용됩니다.
|
 |
|
|
외부 원추 또는 원통과 내부 원추 또는 원통 사이가 평면 서피스로 명확하게 분리되어 있는 경우 공액 원추-원통이 허용됩니다.
|
 |
|
|
뾰족한 원추는 두 개의 인접한 경계 서피스를 가져야 한다는 기준을 충족하지 못하므로 허용되지 않습니다.
|
 |
 |
|
노치가 있는 원통은 축대칭이 아니므로 허용되지 않습니다.
|
 |
|
|
불완전하게 회전된 서피스는 허용되지 않습니다.
|
 |
|
|
원환체 및 구는 허용되지 않습니다.
|
 |
|
|

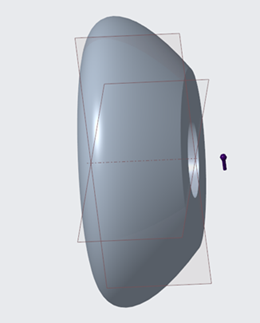

단일 평면 서피스에 연결된 스플라인은 허용되지 않습니다.
|
 |
|
|
내부 원추에 인접한 외부 원통은 허용되지 않습니다.
|
 |
|
|
내부 원통에 인접한 외부 원추는 허용되지 않습니다.
|
 |
|
|
원추에 인접한 스플라인 기반의 회전된 서피스는 허용되지 않습니다.
|
 |
|
회전 유체 도메인 생성
1. 활성 유체 검토를 열고 유체 도메인이 이미 정의되었는지 확인합니다.
2. 라이브 시뮬레이션(Live Simulation)을 클릭합니다. 경계 조건(Boundary Conditions) 옆에 있는 화살표를 클릭하고 회전 유체 도메인(Rotating Fluid Domain)을 선택하여 회전 유체 도메인(Rotating Fluid Domain) 대화 상자를 엽니다.
3. 정의된 유체 도메인에서 단일 참조 바디 또는 퀼트를 선택합니다.
4. 회전 축을 선택합니다. 선택된 형상은 이 축과 동축이어야 합니다.
5. 각속도를 지정합니다. 양수 값은 기본 축 방향을 따르고, 음수 값은 방향을 반전합니다.
6. 확인(OK)을 클릭하여 회전 유체 도메인을 생성합니다. 도메인은 모델 트리의 경계 조건(Boundary Conditions) 아래에 나열됩니다.
회전 유체 도메인의 경계 조건
• 유속, 유입구 압력, 배출구 압력, 질량 흐름 및 소용돌이 유입구 경계 조건은 회전 축에 직각인 서피스에만 적용할 수 있습니다.
• 열 경계 조건은 회전 유체 도메인의 비직각 서피스에 적용할 수 있습니다.
• 지원되지 않는 비직각 서피스에 적용된 경계 조건은 시뮬레이션 중에 자동으로 무시됩니다.
