보존된 바디 및 서피스 연결
Creo+
사용자 인터페이스 위치:

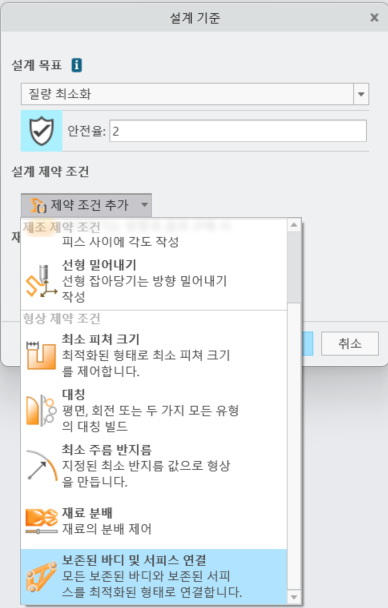

1. 생성형 설계 응용 프로그램에서 설계 기준 추가(Add Design Criteria)를 클릭합니다. 설계 기준(Design Criteria) 대화 상자가 열립니다.
2. 설계 제약 조건(Design Constraints)에서 제약 조건 추가(Add Constraints)를 클릭한 다음 보존된 바디 및 서피스 연결(Connect Preserved Bodies and Surfaces)을 클릭합니다.
동영상
설명
이제 생성형 설계에서 모든 보존된 바디와 서피스를 연결할 수 있습니다. 보존된 바디 및 서피스 연결(Connect Preserved Bodies and Surfaces)이라는 새 형상 제약 조건이 설계 기준(Design Criteria) 대화 상자에 추가되었습니다. 이 제약 조건은 모든 유형의 검토에 적용할 수 있습니다.
이 제약 조건은 다음과 같은 경우에 유용합니다.
• 과도 제약 조건으로 인해 최적화된 형상이 연결되지 않은 경우
• 보존된 형상이 로드 경로 외부에 있는 경우
• 이 사용 사례에서 모든 보존된 바디와 서피스를 연결할 필요가 없는 경우
생성형 트리에서 보존된 바디 및 서피스 연결(Connect Preserved Bodies and Surfaces) 제약 조건은 추가 정보(Additional Information) 노드 아래에 나열됩니다.
이점
이 개선된 기능은 설계 의도를 보다 정확하게 캡처하여 최적화 결과를 향상시킵니다. 새 제약 조건을 손쉽게 적용할 수 있습니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
