열 최적화 검토
Creo+
사용자 인터페이스 위치: 생성형 설계 응용 프로그램에서 > 를 클릭합니다.
동영상
설명

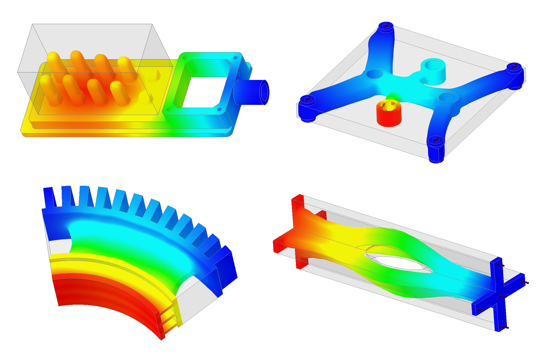

이제 생성형 설계에서 열 검토를 사용할 수 있습니다. 이는 전도 및 대류 경계 조건이 있는 안정 상태 열 검토이며, 대류 경계 조건을 억제할 수 있습니다. 새 하중 유형에는 전열, 열류 및 열생성 하중이 포함됩니다.
이 검토를 위해 다음과 같은 새 목표가 추가되었습니다.
• 부피 제한으로 최고 온도 최소화
• 최고 온도에서 질량 최소화

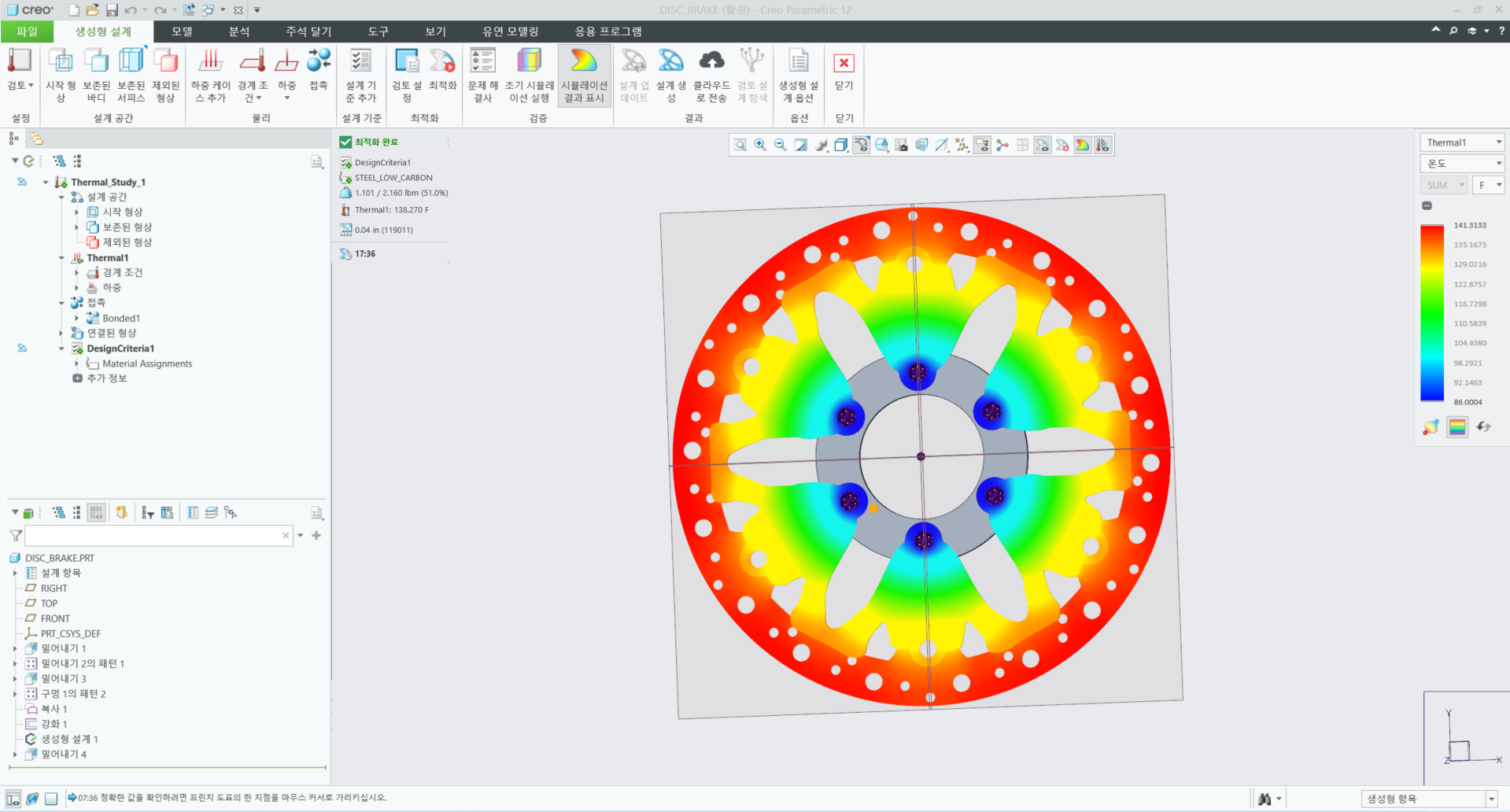

결과 프로브에 온도 값이 표시됩니다.
이점
이 개선된 기능은 다른 유형의 검토를 포함하여 생성형 설계의 분석 기능을 확장하며, 열 조건에 대한 강력한 최적화를 제공합니다. 이제 새 목표로 추가 사용 사례를 해결할 수 있습니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
