플라이 트림 및 확장 기능
Creo+
사용자 인터페이스 위치: 복합소재 환경에서 다음 중 하나를 수행합니다.
• 플라이 트림/확장(Trim/Extend Ply)을 클릭합니다.
• >
플라이 트림(Trim Ply)을 클릭합니다.
플라이 트림(Trim Ply)을 클릭합니다.• >
플라이 확장(Extend Ply)을 클릭합니다.
플라이 확장(Extend Ply)을 클릭합니다.동영상
설명

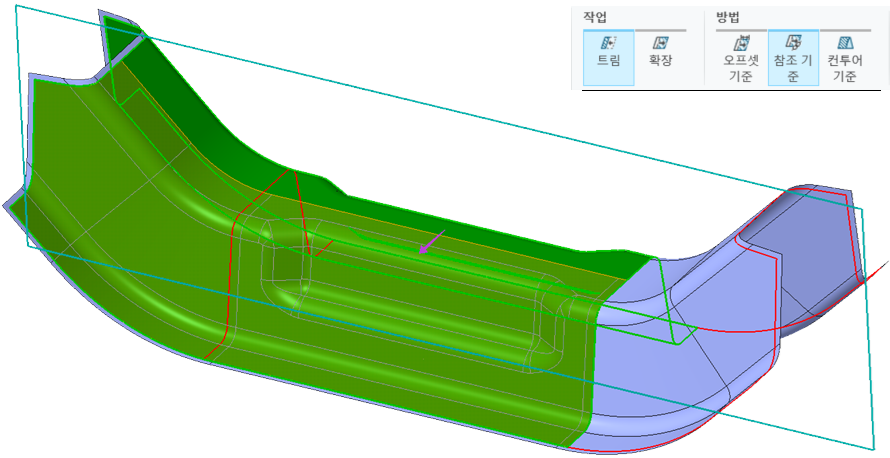

이제 값, 참조 또는 컨투어를 지정하여 플라이와 코어의 경계를 트림할 수 있습니다.
이제 트림 및 확장 기능이 플라이 트림/확장(Trim/Extend Ply) 작업에 모두 결합되었습니다. 따라서 트림(Trim) 및 확장(Extend) 작업 간에 쉽게 전환하고 기존의 세 가지 방법인 오프셋 기준(By Offset), 참조 기준(By Reference) 및 컨투어 기준(By Contour)을 효과적으로 사용할 수 있습니다.
참조에 의한 트림 방법을 사용하면 동일한 커브, 모서리 또는 기준면을 참조로 사용하여 여러 플라이를 한 번에 트림할 수 있습니다.
이점
이 개선된 기능은 복합소재 설계 및 제조 준비를 하는 동안 더 많은 유연성을 제공하여 생산성을 향상시킵니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
