플라이 전환: 모든 실패 확인
Creo+
사용자 인터페이스 위치: 복합소재 환경에서
플라이 전환(Transition Plies)을 클릭합니다.
동영상
설명
선택한 모든 라미네이트 객체에 대해 전환을 처리할 수 없는 경우 첫 번째 실패 시 중지되므로 실패한 나머지 객체를 조사하기가 어려워집니다.

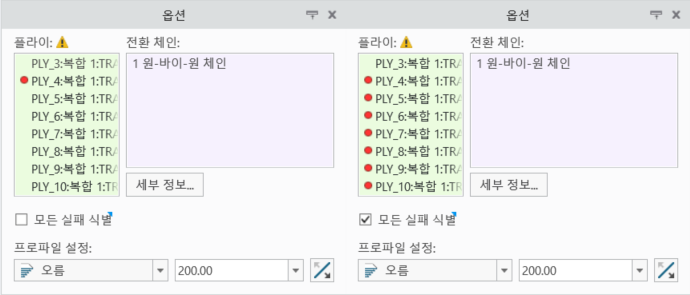

이제 첫 번째 실패한 전환 이후에
모든 실패 식별(Identify all failures) 확인란을 선택하여 실패한 라미네이트 객체를 모두 식별할 수 있습니다. 실패한 전환은 컬렉터에

으로도 표시됩니다.
실패를 식별하는 것은 복잡한 대규모 전환 시 매우 유용합니다. 실패를 식별한 후 사용자 정의(Custom) 모드로 전환하고 실패한 라미네이트 객체를 제거하여 나머지 성공한 라미네이트 객체의 오프셋을 변경하지 않은 채로 유지할 수 있습니다.
이점
이제 실패한 전환이 있는 모든 라미네이트 객체를 훨씬 쉽게 식별할 수 있습니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
