플라이 전환: 사용자 정의 전환에 Excel 사용
Creo+
사용자 인터페이스 위치: 복합소재 환경에서 다음을 수행합니다.
1.
플라이 전환(Transition Plies)을 클릭합니다. 플라이 전환(Transition Plies) 탭이 열립니다.
플라이 전환(Transition Plies)을 클릭합니다. 플라이 전환(Transition Plies) 탭이 열립니다.2. 전환 유형(Transition Type)에서
사용자 정의(Custom)를 선택합니다.
사용자 정의(Custom)를 선택합니다.동영상
설명
라미네이트 객체에 사용자 정의 전환을 적용할 때 이제 Excel을 사용하여 전환 오프셋을 편집할 수 있습니다.
사용자 정의(Custom) 전환에서

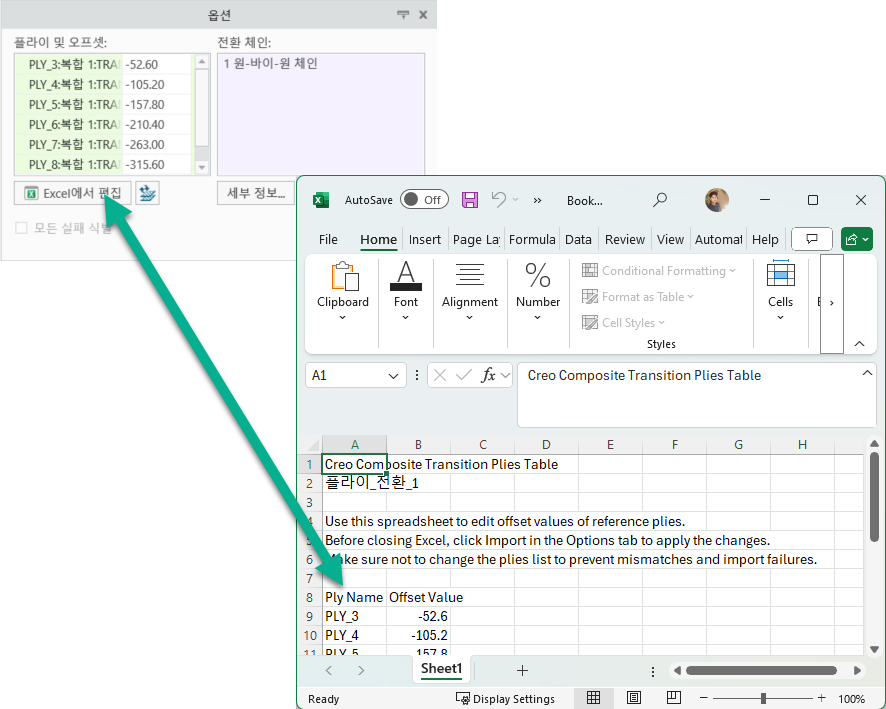

Excel에서 편집(Edit in Excel)을 클릭하여 임시 Excel 창에서 전환 테이블을 엽니다. 그런 다음 수식 및 함수와 같은 Excel 기능을 사용하여 라미네이트 객체의 전환 오프셋 값을 편집할 수 있습니다.
Excel에서 편집(Edit in Excel)을 클릭하여 임시 Excel 창에서 전환 테이블을 엽니다. 그런 다음 수식 및 함수와 같은 Excel 기능을 사용하여 라미네이트 객체의 전환 오프셋 값을 편집할 수 있습니다.
편집을 마칠 때 Excel에서 편집(Edit in Excel) 옆에 있는
을 클릭하기만 하면 변경 사항을 Excel에서 전환 테이블로 가져올 수 있습니다.
Excel에서 편집(Edit in Excel) 옆에 있는 을 클릭하기만 하면 변경 사항을 Excel에서 전환 테이블로 가져올 수 있습니다.사용자 정의(Custom) 모드에서는 드래그 핸들과 치수가 전환 효과 보기를 가릴 수 있습니다. 드래그 핸들과 치수를 모두 숨기려면
치수 표시(Display Dimensions) 토글을 끌 수 있습니다.
치수 표시(Display Dimensions) 토글을 끌 수 있습니다.이점
이 개선된 기능은 많은 라미네이트 객체의 전환 오프셋을 쉽고 빠르게 업데이트하는 방법을 제공하여 생산성을 향상시킵니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음. |
