Creo Simulate - 복합소재 결과 표시

Creo+

사용자 인터페이스 위치: 다음 작업을 수행합니다.

1. Creo Simulate에서 복합 구조에 대한 분석을 생성하고 실행한 후 결과 창 정의(Result Window Definition) 대화 상자를 엽니다.

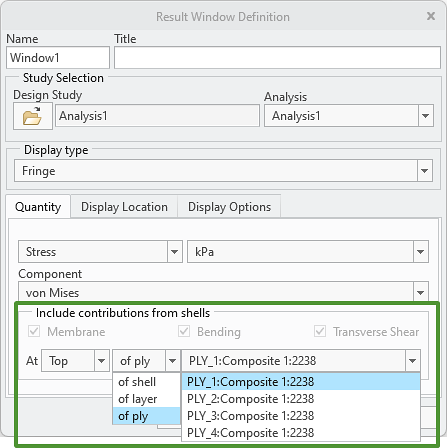

2. 다음 그림과 같이 Include contributions from shells에서 of ply를 선택합니다.

복합소재 피쳐의 라미네이트 객체가 인접한 상자에 나타납니다.

3. 목록에서 라미네이트 객체를 선택합니다.

4. 확인(OK)을 클릭하여 전체 라미네이트 객체에 대한 분석 결과를 확인합니다.

설명

이제 Creo Simulate에서 전체 라미네이트 객체의 시뮬레이션 응력 결과를 확인할 수 있어, 해당 객체에 집중하여 분석을 더 명확하게 이해할 수 있습니다.

이점

이 개선된 기능은 각 플라이에 대한 분석 결과를 표시함으로써 복합소재 설계의 분석 결과를 더 쉽게 이해할 수 있도록 하여 생산성을 향상시킵니다.
