플랫 패턴 내보내기 개선 사항
Creo+
사용자 인터페이스 위치: 복합소재 환경에서 >
플랫 패턴 내보내기(Export Flat Pattern)를 클릭합니다.
플랫 패턴 내보내기(Export Flat Pattern)를 클릭합니다.설명
다음과 같은 개선 사항을 통해 플랫 패턴 내보내기 절차가 개선되었습니다.

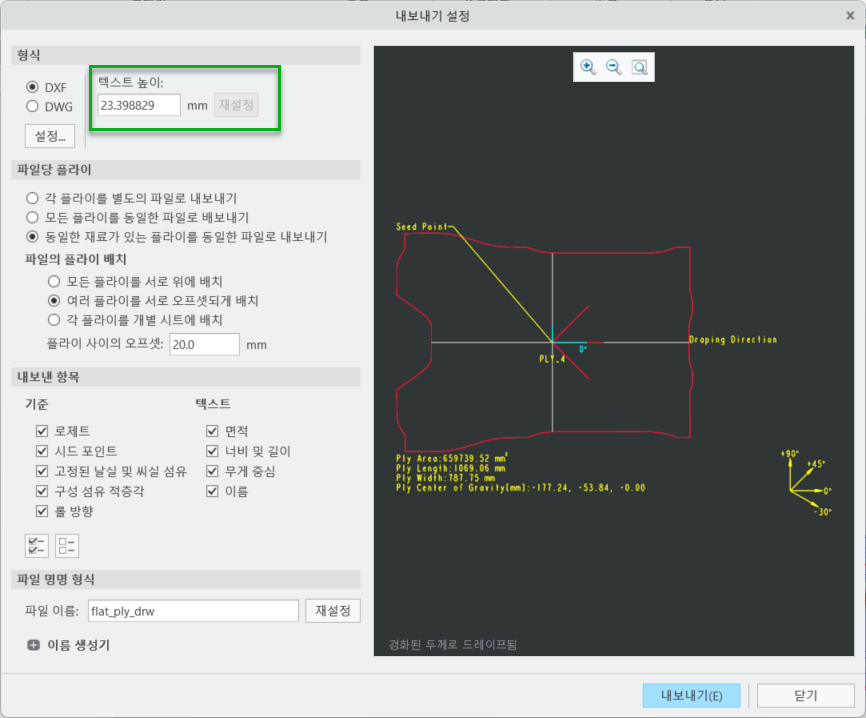

• 이제 내보내기 설정(Export Setup) 대화 상자에서 주석의 텍스트 높이를 직접 조정할 수 있습니다. 이를 통해 플라이 이름과 같은 레이블의 크기를 조정하여 더 작은 플라이 형태에 깔끔하게 맞출 수 있습니다.

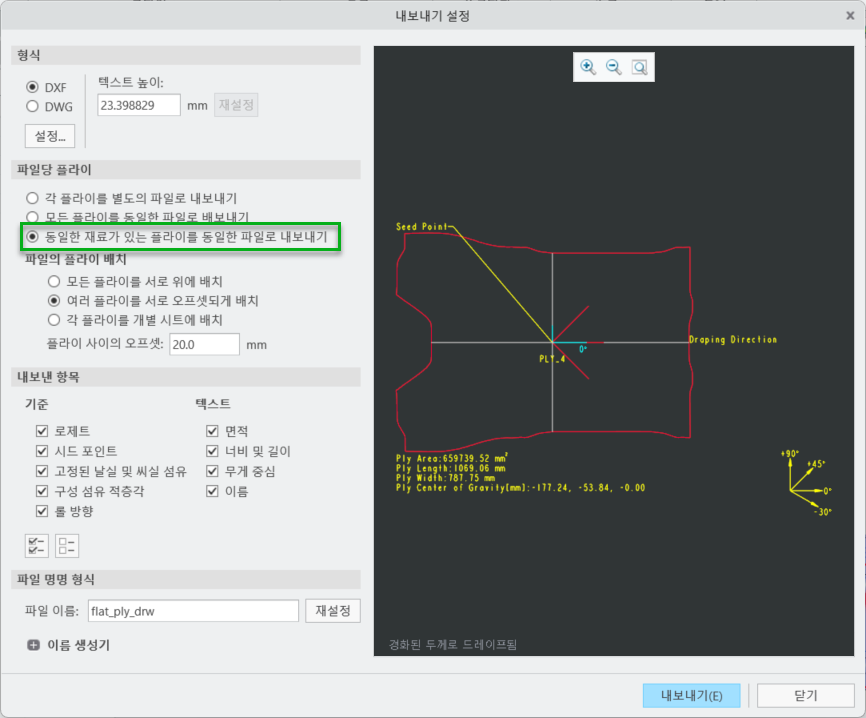

• 이제 동일한 재료를 사용하는 플라이를 단일 파일로 내보낼 수 있습니다. 이렇게 하면 설계당 출력 파일 수가 줄어들고 중첩 및 절삭 공구와의 통합이 간소화됩니다.
• 이제 내보내기 설정(Export Setup) 대화 상자에 대한 기본값을 쉽게 설정할 수 있습니다.

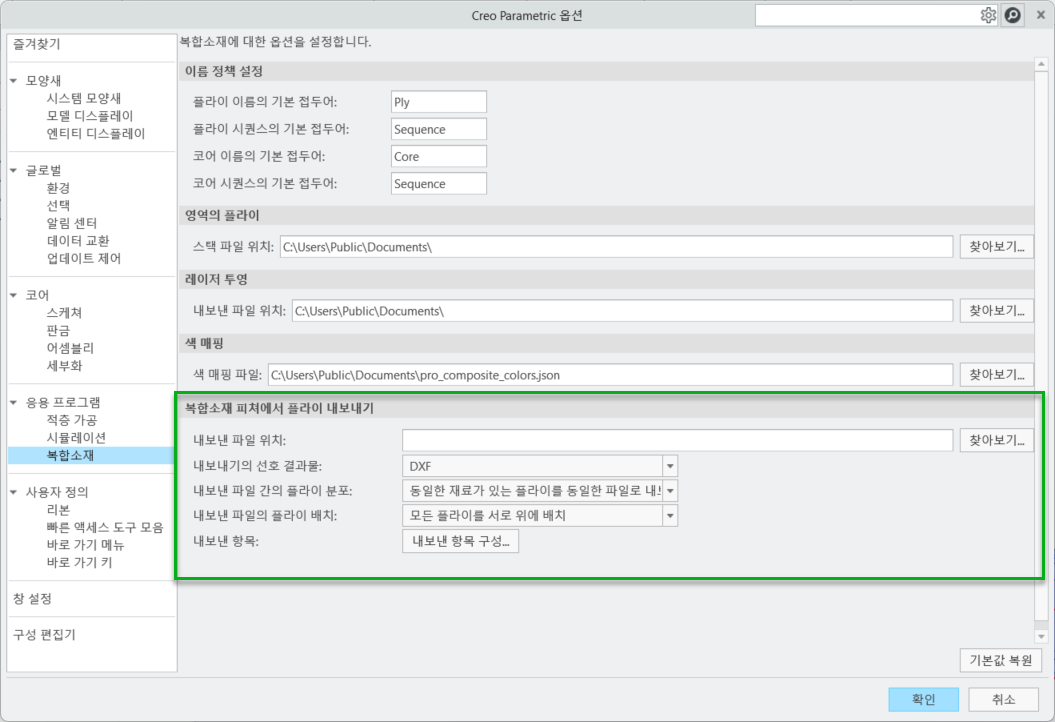

1. Creo+ 옵션(Creo+ Options) 대화 상자에서 > 를 클릭합니다.
2. 복합소재 피쳐에서 플라이 내보내기(Plies Export from Composite Feature)에서 내보내기 설정(Export Setup) 대화 상자에 원하는 기본값을 지정합니다.
3. 확인(OK)을 클릭하여 변경 사항을 저장하고 Creo+ 옵션(Creo+ Options) 대화 상자를 닫습니다.
이점
이러한 개선된 기능은 다음을 지원하여 생산성을 향상시킵니다.
• 레이블 크기를 더 정확하게 제어합니다.
• 동일한 소재를 가진 플라이를 단일 파일로 내보내 설계당 출력 파일 수를 줄입니다.
• 더 쉽고 직관적으로 기본 내보내기 설정에 액세스합니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 새 구성 옵션: • export_plies_to_dxf_dwg_files separate*, separate_per_material, same. |
