遷移プライ: Excel を使用したカスタム遷移
Creo+
ユーザーインタフェースの場所: 複合材環境で、以下を行います。
1.
「遷移プライ」(Transition Plies) をクリックします。「遷移プライ」(Transition Plies) タブが開きます。
「遷移プライ」(Transition Plies) をクリックします。「遷移プライ」(Transition Plies) タブが開きます。2. 「遷移タイプ」(Transition Type) で
「カスタム」(Custom) を選択します。
「カスタム」(Custom) を選択します。ビデオ
説明
カスタム遷移を積層オブジェクトに適用するときに、Excel を使用して遷移オフセットを編集できるようになりました。
「カスタム」(Custom) 遷移で、

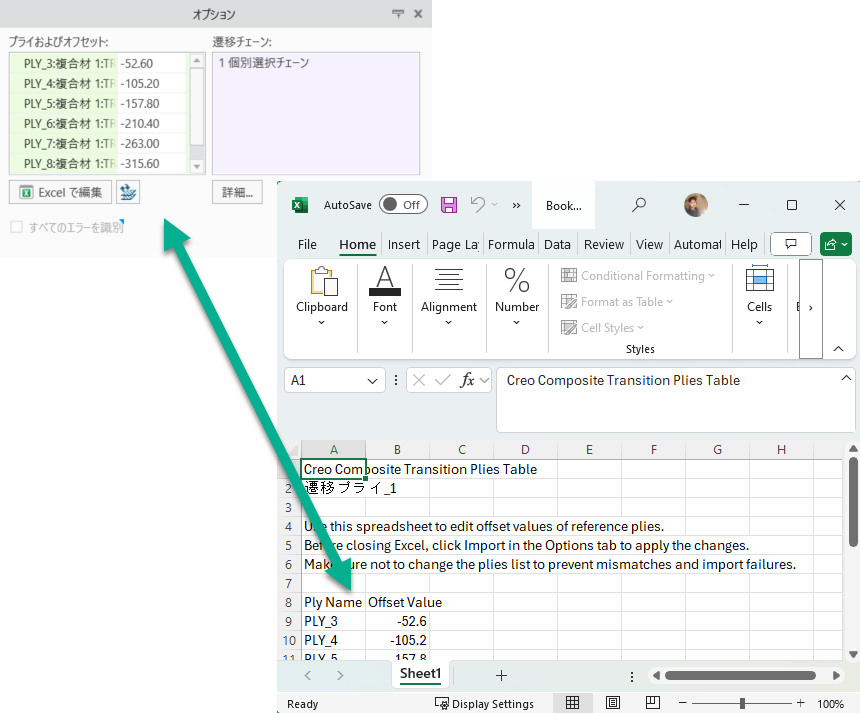

「Excel で編集」(Edit in Excel) をクリックして、一時的な Excel ウィンドウで遷移テーブルを開きます。ここで、式や関数などの Excel 機能を使用して、積層オブジェクトの遷移オフセット値を編集できます。
「Excel で編集」(Edit in Excel) をクリックして、一時的な Excel ウィンドウで遷移テーブルを開きます。ここで、式や関数などの Excel 機能を使用して、積層オブジェクトの遷移オフセット値を編集できます。
編集を終了すると、 「Excel で編集」(Edit in Excel) の横にある
をクリックするだけで、Excel から遷移テーブルに変更をインポートできます。
「Excel で編集」(Edit in Excel) の横にある をクリックするだけで、Excel から遷移テーブルに変更をインポートできます。「カスタム」(Custom) モードでは、ドラッグハンドルと寸法が遷移効果の表示を妨げることがあります。ドラッグハンドルと寸法の両方を非表示にするには、
「寸法を表示」(Display Dimensions) 切り替えをオフにします。
「寸法を表示」(Display Dimensions) 切り替えをオフにします。利点
この機能強化により、多数の積層オブジェクトの遷移オフセットを簡単かつ迅速に更新できるようになり、生産性が向上します。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
