遷移プライ: すべての失敗の確認
Creo+
ユーザーインタフェースの場所: 複合材環境で、 「遷移プライ」(Transition Plies) をクリックします。
ビデオ
説明
選択したすべての積層オブジェクトで遷移を処理できない場合、遷移は最初の失敗で停止するため、失敗した残りのオブジェクトの調査が困難です。

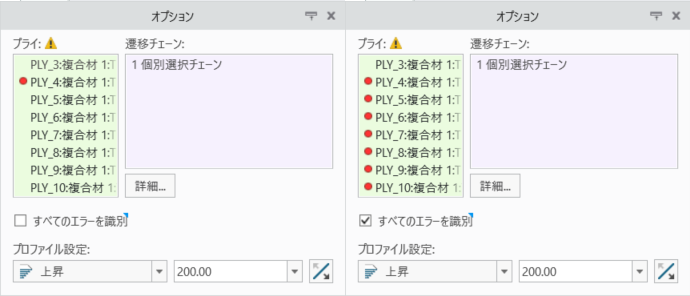

最初に失敗した遷移の後で、「すべてのエラーを識別」(Identify all failures) チェックボックスをオンにすることにより、失敗したすべての積層オブジェクトを識別できるようになりました。失敗した遷移は、コレクターで によっても示されます。
失敗の識別は、大規模で複雑な遷移の場合に非常に役立ちます。失敗を識別した後、「カスタム」(Custom) モードに切り替えて、失敗した積層オブジェクトを除去できます。これにより、成功した残りの積層オブジェクトのオフセットは変更されません。
利点
遷移が失敗したすべての積層オブジェクトをより簡単に識別できるようになります。
追加情報
ヒント:
なし。
制限事項:
既知の制限事項はありません。
これは、既存の機能からの置き換えですか?
いいえ。
この機能に関連付けられているコンフィギュレーションオプション:
なし。
