このシミュレーションは、熱伝達を考慮して、電気モーターの巻線を流れる電流の影響を解析することを目的としています。250 A の指定済み電流合計は、90°C の温度で維持されているバスバーを介して供給されます。熱は、銅製のバスバー、端子、および AC ロッド本体を介して伝導されます。

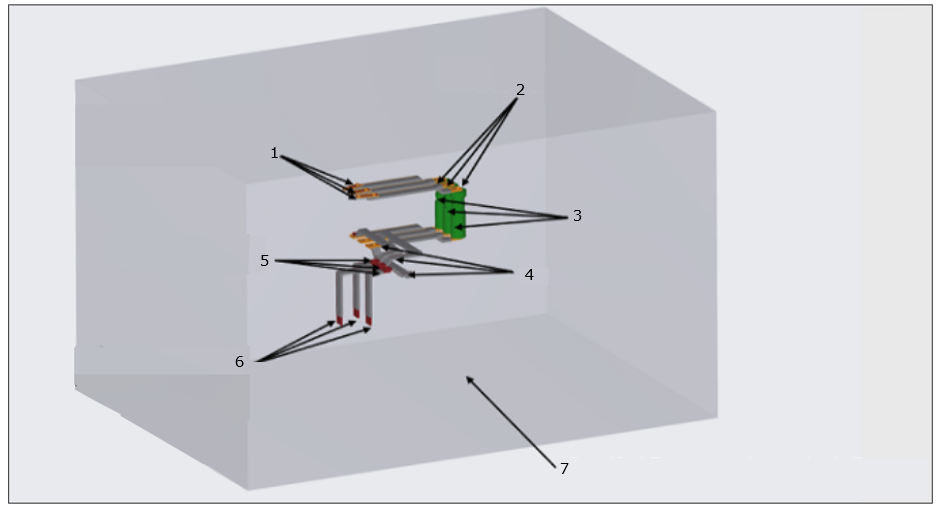

電流は銅製のバスバーから AC ロッド本体に流れ、0 V の境界条件が 160°C の設定温度とともに指定されている出口の銅端子へとさらに流れます。この設定により、システム内の熱放散と電流分布の挙動を観察できます。加熱された固体により、自然対流の流れが周囲の空気ドメインに誘導されます。したがって、環境での自然対流による熱伝達を取り込むために、周囲の空気ドメインもシミュレーションに含められます。このシミュレーションのジオメトリと条件を下の図に示します。

Flow Analysis シミュレーションに含まれる練習は次のとおりです。
