電場練習 8 - 結果の解析
この練習では、シミュレーションの実行中と終了後に結果を解析する方法について説明します。CAD サーフェス (ソリッドドメインではない) を非表示にするには、「表示」(Show) グループの 「CAD ボディ」(CAD Bodies) と 「Flow Analysis ボディ」(Flow Analysis Bodies) の間で切り替えを行います。「凡例」(Legend) ドロップダウンで「選択なし」(No Selection) を選択することで、変数の表示をクリアします。 「XY プロットパネル」(XYPlot Panel) をクリックして XY プロットを表示します。
*
1. 選択したジオメトリエンティティの表示/非表示を切り替えるには、ビューパネルで 「表示」(Show) をクリックします。
2. カラースキームを変更するには、「凡例」(Legend) で 「詳細表示」(More) をクリックし、「青赤」(Blue Red) または「青紫」(Blue Purple) を選択します。

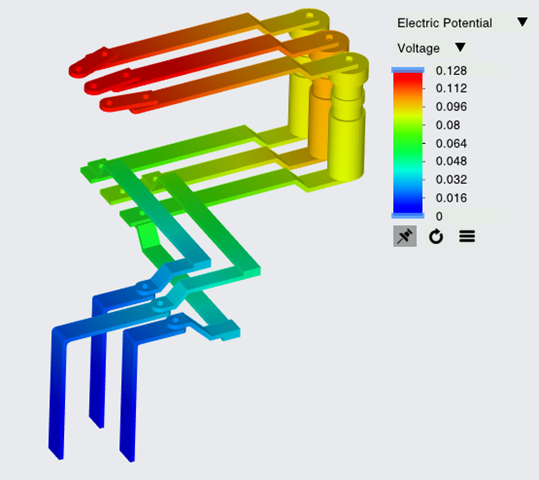

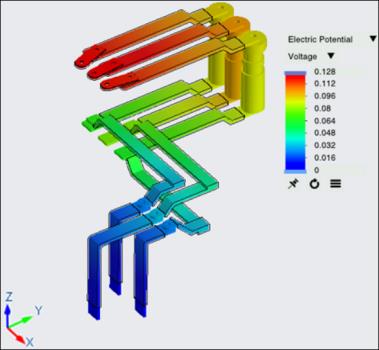

インタフェース上の電位コンターの表示
電位コンター
電位コンター
1. 「ドメイン」(Domains) を選択します。
2. 関数パネルで、 「ビューのプロパティをオン/オフで切り替え」(Turn on/off view properties) をクリックし、 「すべてのサーフェスを非表示」(Hide all surfaces)、 「すべてのグリッドを非表示」(Hide all grids)
、および 「すべての外形を非表示」(Hide all outlines) をリストから選択します。
3. 「ドメイン」(Domains) で、INSULATOR ソリッドを除くすべてのソリッドエンティティを選択します。ビューパネルで、 「表示」(Show) をクリックして、選択したドメインを表示します。
4. 「プロパティ」(Properties) パネルの「ビュー」(View) タブで、「サーフェス」(Surface) の以下に示すオプションの値を設定します。
◦ 「変数」(Variable) - 「電位:[電場]」(Electric Potential:[Electric Field])
◦ 「最小」(Min) - 0 Voltage
◦ 「最大」(Max) - 0.128 Voltage

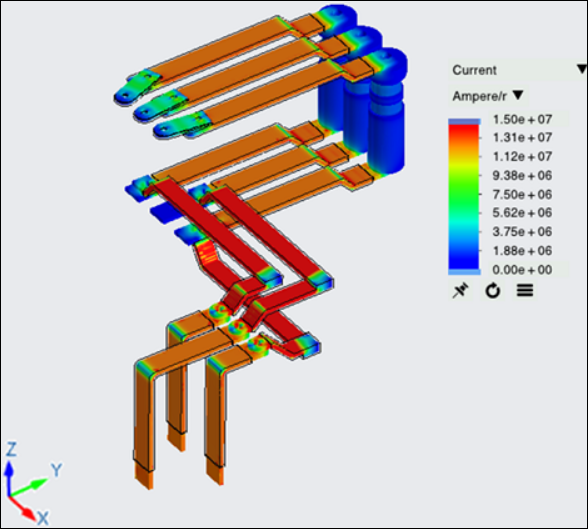

電流コンターの表示
電流コンター
電流コンター
1. 「ドメイン」(Domains) を選択します。
2. 関数パネルで、 「ビューのプロパティをオン/オフで切り替え」(Turn on/off view properties) をクリックし、 「すべてのサーフェスを非表示」(Hide all surfaces)、 「すべてのグリッドを非表示」(Hide all grids)
、および 「すべての外形を非表示」(Hide all outlines) をリストから選択します。
3. 「ドメイン」(Domains) で、INSULATOR ソリッドを除くすべてのソリッドエンティティを選択します。ビューパネルで、 「表示」(Show) をクリックして、選択したドメインを表示します。
4. 「プロパティ」(Properties) パネルの「ビュー」(View) タブで、「サーフェス」(Surface) の以下に示すオプションの値を設定します。
◦ 「変数」(Variable) - 「電流:[電場]」(Current:[Electric Field])
◦ 「最小」(Min) - 0 Ampere/mm2
◦ 「最大」(Max) - 1.50e+07 Ampere/mm2

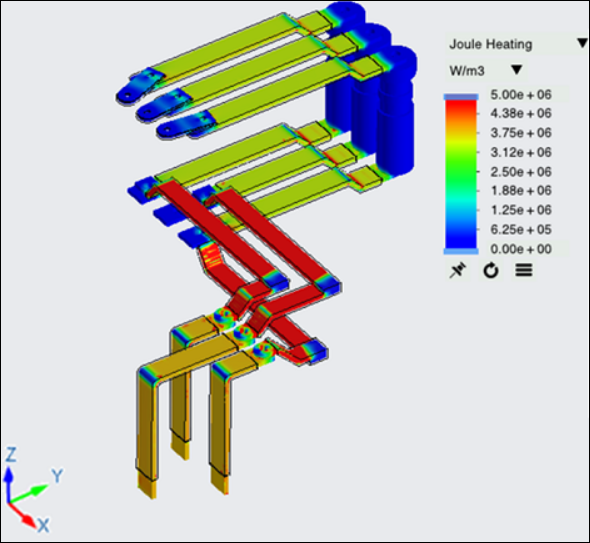

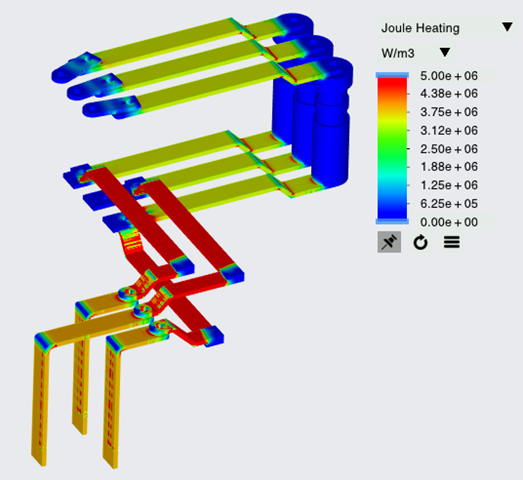

インタフェース上のジュール加熱コンターの表示
加熱コンター
加熱コンター
1. 「ドメイン」(Domains) を選択します。
2. 関数パネルで、 「ビューのプロパティをオン/オフで切り替え」(Turn on/off view properties) をクリックし、 「すべてのサーフェスを非表示」(Hide all surfaces)、 「すべてのグリッドを非表示」(Hide all grids)
、および 「すべての外形を非表示」(Hide all outlines) をリストから選択します。
3. 「ドメイン」(Domains) で、INSULATOR ソリッドを除くすべてのソリッドエンティティを選択します。ビューパネルで、 「表示」(Show) をクリックして、選択したドメインを表示します。
4. 「プロパティ」(Properties) パネルの「ビュー」(View) タブで、「サーフェス」(Surface) の以下に示すオプションの値を設定します。
◦ 「変数」(Variable) - 「ジュール加熱:[電場]」(Joule Heating:[Electric Field])
◦ 「最小」(Min) - 0 W/m3
◦ 「最大」(Max) - 5.00e+06 W/m3

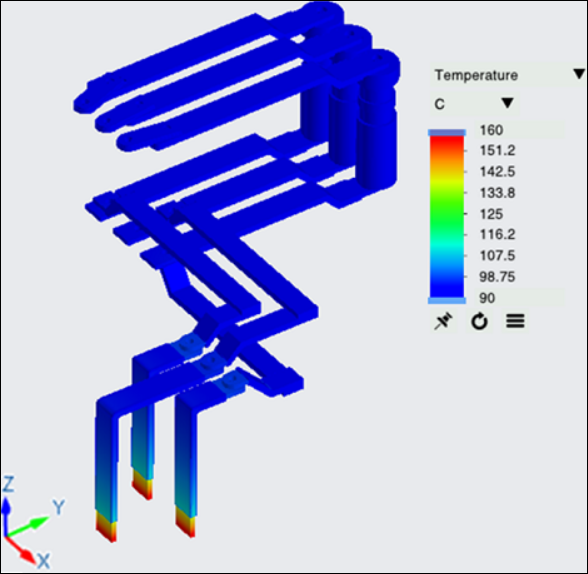

温度コンターの表示
温度コンター
温度コンター
1. 「ドメイン」(Domains) を選択します。
2. 関数パネルで、 「ビューのプロパティをオン/オフで切り替え」(Turn on/off view properties) をクリックし、 「すべてのサーフェスを非表示」(Hide all surfaces)、 「すべてのグリッドを非表示」(Hide all grids)、および 「すべての外形を非表示」(Hide all outlines) をリストから選択します。
3. 「ドメイン」(Domains) で、INSULATOR ソリッドを除くすべてのソリッドエンティティを選択します。ビューパネルで、 「表示」(Show) をクリックして、選択したドメインを表示します。
4. 「プロパティ」(Properties) パネルの「ビュー」(View) タブで、「サーフェス」(Surface) の以下に示すオプションの値を設定します。
◦ 「グリッド」(Grid) - 「いいえ」(No)
◦ 「外形」(Outline) - 「いいえ」(No)
◦ 「変数」(Variable) - 「温度:[熱]」(Temperature:[Heat])
◦ 「最小」(Min) - 90 C
◦ 「最大」(Max) - 160 C

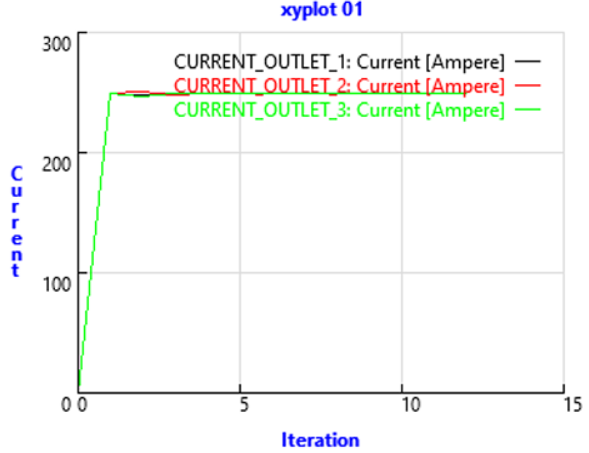

出口境界における電流のプロット
出口における電流
出口における電流
1. Flow Analysis ツリーで、「境界条件」(Boundary Conditions) > 「一般境界」(General Boundaries) をクリックします。
2. CURRENT_OUTLET_1, CURRENT_OUTLET_2 および CURRENT_OUTLET_3 を選択します。
3. 「XY プロット」(XYPlot) をクリックします。新しいエンティティ xyplot2 が、Flow Analysis ツリーの「結果」(Results) > 「XY プロット」(XY Plots) の下に追加されます。
4. xyplot1 を選択します。
5. 「プロパティ」(Properties) パネルで、「変数」(Variable) を「電流」(Current) に設定します。
6. 必要に応じて、「実行」(Run) グループの 「停止」(Stop) および 「実行」(Run) をクリックします。
ドメイン内のストリームラインを表示
ストリームラインにより、流体流れのパスが追跡されます。
1. 流線を作成するには、Flow Analysis リボンの「ポストプロセス」(Post-processing) グループで「流線」(Stream Lines) を選択します。
2. 流線を入口境界からリリースするには、CURRENT_INLET_1_i2、CURRENT_INLET_2_i2、および CURRENT_INLET_3_i2 の値として Yes を選択します。
3. Flow Analysis ツリーで「結果」(Results) > 「流線」(Streamlines) > 「流線」(Streamlines) > 「ジオメトリ」(Geometry) の下の「ジオメトリ」(Geometry) を選択します。
4. 「プロパティ」(Properties) パネルの「モデル」(Model) タブで、以下に示すオプションの値を設定します。
◦ 「線の太さ」(Line Thickness) - 0.0002 m
◦ 「アニメーション時間サイズ」(Animation Time Size) - 0.05
5. 「プロパティ」(Properties) パネルの「ビュー」(View) タブで、「サーフェス」(Surface) で表示されるオプションに対して次の値を選択します。
◦ 「変数」(Variable) - 「温度:[熱]」(Temperature:[Heat])
◦ 「最小」(Min) - 300 K
◦ 「最大」(Max) - 350 K
6. 「プロパティ」(Properties) パネルの「モデル」(Model) タブで、「流線」(Streamline) に対して以下を設定します。
◦ 「粒子をリリース」(Release Particle) - Yes
◦ 「方向」(Direction) - Both
◦ 「粒子数」(Number of Particles) - 100

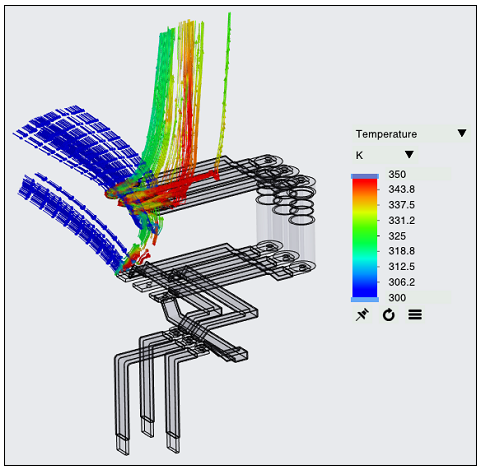

図 33. 「流線」(Streamline) - 「温度」(Temperature)
「流線」 - 「温度」
