Creare corpi e superfici con offset
Creo+
Posizione nell'interfaccia utente:
• Nell'applicazione Progettazione generativa (Generative Design) fate clic su
Superfici preservate (Preserved Surfaces). Viene visualizzata la finestra di dialogo Superfici preservate (Preserved Surfaces).
Superfici preservate (Preserved Surfaces). Viene visualizzata la finestra di dialogo Superfici preservate (Preserved Surfaces).
• Nell'applicazione Progettazione generativa (Generative Design) fate clic su
Geometria esclusa (Excluded Geometry). Viene visualizzata la finestra di dialogo Geometria esclusa (Excluded Geometry).
Geometria esclusa (Excluded Geometry). Viene visualizzata la finestra di dialogo Geometria esclusa (Excluded Geometry).
• Nell'applicazione Progettazione generativa (Generative Design) fate clic su
Contatto (Contact). Viene visualizzata la finestra di dialogo Definizione contatto (Contact Definition).
Contatto (Contact). Viene visualizzata la finestra di dialogo Definizione contatto (Contact Definition).
Video
Descrizione
È ora possibile aggiungere un offset di sfera rotolante a corpi e superfici in Progettazione generativa (Generative Design).
Sono supportati i seguenti tipi di offset:
• Superficie preservata - È possibile creare con offset le superfici della geometria di partenza per creare una geometria preservata. Queste superfici vengono chiamate superfici preservate. La geometria preservata creata rimane inalterata durante l'ottimizzazione.
• Gioco con offset con un corpo escluso - È possibile aggiungere un offset attorno ai corpi esclusi per creare la geometria esclusa. Questo offset crea un gioco tra i corpi esclusi e la geometria ottimizzata. L'aggiunta di questo offset è opzionale.
• Offset di contatto - È possibile aggiungere un offset attorno ai corpi connessi per creare una regione preservata con offset. Potete limitare il contatto selezionando una regione di interazione.

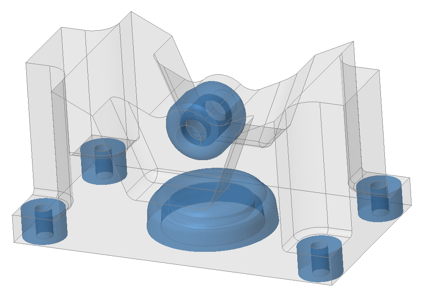

La seguente immagine mostra gli offset di superficie preservata:

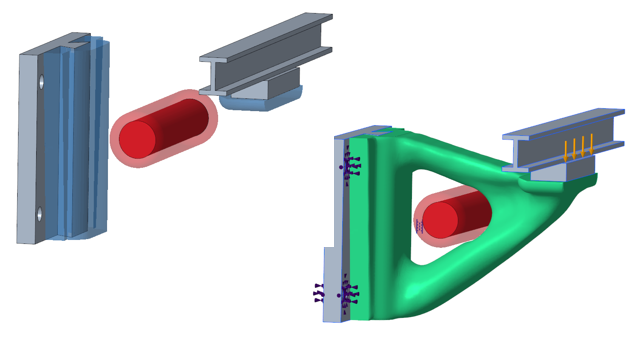

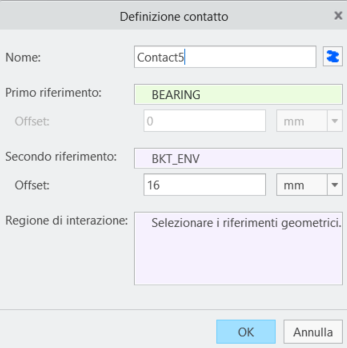

Le seguenti immagini mostrano gli offset di contatto e geometria esclusa:
Vantaggi
Questo miglioramento consente di risparmiare tempo eliminando la necessità di creare corpi e offre un metodo intuitivo per creare offset. Permette di utilizzare in futuro la progettazione generativa in modalità assieme.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
