Strati di transizione: utilizzare Excel per transizioni personalizzate
Creo+
Posizione nell'interfaccia utente: nell'ambiente composito attenetevi alla procedura descritta di seguito.
1. Fate clic su
Strati transizione (Transition Plies). Viene visualizzata la scheda Strati transizione (Transition Plies).
Strati transizione (Transition Plies). Viene visualizzata la scheda Strati transizione (Transition Plies).2. Selezionate
Personalizzata (Custom) in Tipo di transizione (Transition Type).
Personalizzata (Custom) in Tipo di transizione (Transition Type).Video
Descrizione
In fase di applicazione di una transizione personalizzata agli oggetti in laminato, è ora possibile utilizzare Excel per modificare gli offset di transizione.

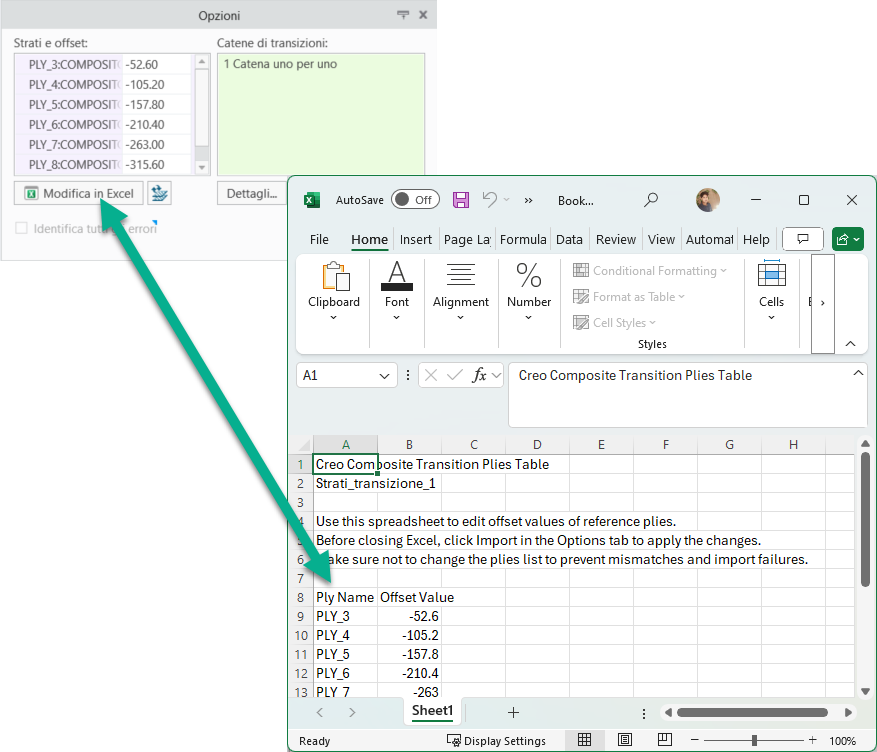

Nella transizione Personalizzata (Custom) fate clic su
Modifica in Excel (Edit in Excel) per aprire la tabella delle transizioni in una finestra di Excel temporanea. È quindi possibile utilizzare funzionalità di Excel, come formule e funzioni, per modificare i valori di offset di transizione degli oggetti in laminato.
Modifica in Excel (Edit in Excel) per aprire la tabella delle transizioni in una finestra di Excel temporanea. È quindi possibile utilizzare funzionalità di Excel, come formule e funzioni, per modificare i valori di offset di transizione degli oggetti in laminato.
Al termine della modifica è sufficiente fare clic su
accanto a Modifica in Excel (Edit in Excel) per importare le modifiche da Excel nella tabella delle transizioni.
accanto a Modifica in Excel (Edit in Excel) per importare le modifiche da Excel nella tabella delle transizioni.Nella modalità Personalizzata (Custom) le maniglie di trascinamento e le quote potrebbero ostruire la visualizzazione dell'effetto di transizione. Per nascondere le maniglie di trascinamento e le quote, è possibile disattivare il pulsante di commutazione
Visualizza quote (Display Dimensions).
Visualizza quote (Display Dimensions).Vantaggi
Questo miglioramento consente di aggiornare in modo semplice e veloce gli offset di transizione di molti oggetti in laminato, ottimizzando la produttività.
Informazioni aggiuntive
Suggerimenti: | Nessuna. |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
