L'obiettivo di questa simulazione è quello di analizzare gli effetti del flusso di corrente attraverso l'avvolgimento di un motore elettrico, tenendo conto del trasferimento di calore. Una corrente totale specificata di 250 A viene fornita attraverso sbarre, mantenute a una temperatura di 90°C. Il calore viene condotto attraverso le sbarre in rame, i terminali e il corpo dell'asta CA.

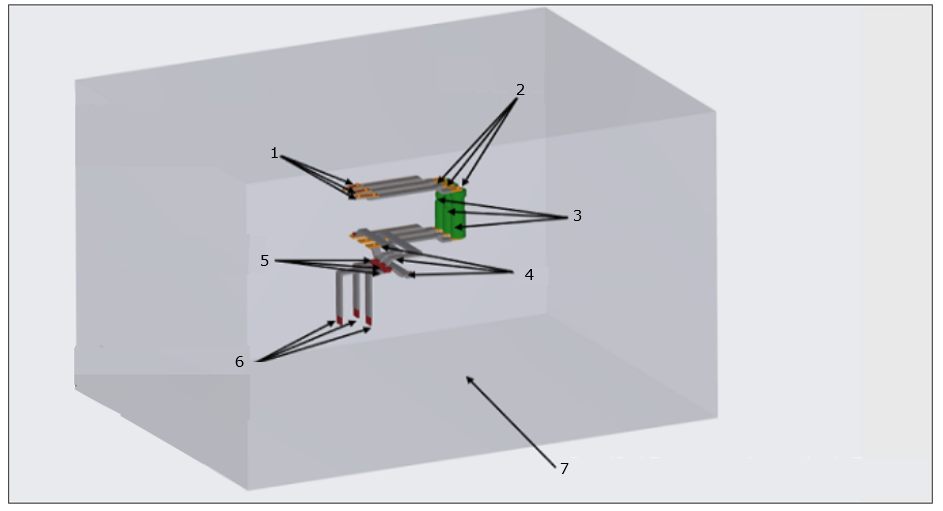

La corrente fluisce dalle sbarre in rame nel corpo dell'asta CA e prosegue nei terminali in rame all'uscita, dove viene specificata una condizione al limite di 0 V insieme a una temperatura impostata di 160°C. Questa impostazione consente di osservare il comportamento della dissipazione del calore e della distribuzione della corrente all'interno del sistema. Il flusso di convezione naturale è indotto nel dominio dell'aria circostante a causa dei solidi riscaldati. Pertanto, anche il dominio dell'aria circostante viene incluso nella simulazione per acquisire il trasferimento di calore dovuto alla convezione con l'ambiente. La geometria e le condizioni per questa simulazione sono illustrate nella figura di seguito.

Di seguito sono riportati gli esercizi nella simulazione di Flow Analysis.
