Campo elettrico - Esercizio 7 - Esecuzione della simulazione

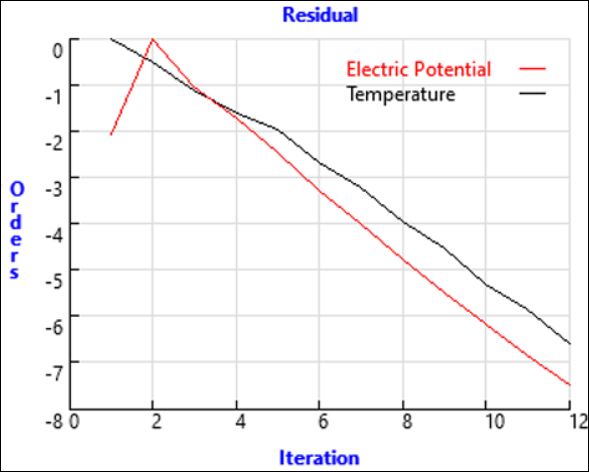

Residui di simulazione
1. Nell'albero Flow Analysis, in Fisica (Physics), selezionate Comune (Common).
2. Nella scheda Modello (Model) del pannello delle proprietà impostate i valori delle opzioni seguenti:
◦ Numero di iterazioni (Number of Iterations) - 500
◦ Definizione tempo (Time Definition) - Simulazione in regime stazionario (Steady State Simulation)
◦ Frequenza salvataggio risultati (Result Saving Frequency) - 500
3. Nel gruppo Esegui (Run), fate clic su
Esegui (Run) per iniziare la simulazione. Le impostazioni di default sono Avvia da valori iniziali (Start from Initial Values) e Stazionario (Steady) nel gruppo Esegui (Run).
Esegui (Run) per iniziare la simulazione. Le impostazioni di default sono Avvia da valori iniziali (Start from Initial Values) e Stazionario (Steady) nel gruppo Esegui (Run).4. Fate clic su
Pannello grafico XY (XYPlot Panel) per visualizzare i residui della simulazione costante.
Pannello grafico XY (XYPlot Panel) per visualizzare i residui della simulazione costante.5. Al termine della simulazione, fate clic su OK.
 | Il criterio di convergenza di default è 0.000001 per le simulazioni in regime stazionario. La simulazione viene completata quando i residui per tutte le variabili si riducono di 6 ordini o viene raggiunto il numero massimo di iterazioni. |
