Campo elettrico - Esercizio 3 - Preparazione della mesh
1. Nell'albero Flow Analysis selezionate Domini (Domains).
2. Nella scheda Mesh del pannello Proprietà (Properties), per Generazione mesh (Mesh Generation) digitate i valori seguenti:
◦ Posizione mesh (Mesh Location) - All Volumes
◦ Margini finestra di contenimento (Bounding Box Margins) - Uniform
Dimensione (Size) - 1
◦ Dimensione massima cella (Maximum Cell Size) - 0.05
◦ Dimensione minima cella (Minimum Cell Size) - 0.0004
◦ Dimensione cella su superfici (Cell Size on Surfaces) - 0.005
I valori vengono mantenuti come impostazioni di default. È possibile modificarli, se necessario.
3. Fate clic su
Genera mesh (Generate Mesh) per creare la mesh per il dominio fluido.
Genera mesh (Generate Mesh) per creare la mesh per il dominio fluido.4. In Domini (Domains) selezionate tutte le entità. Nel pannello di visualizzazione fate clic su
Mostra (Show) per visualizzare i domini selezionati.

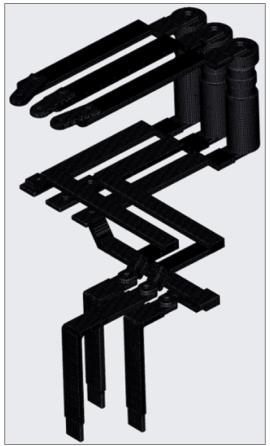

Mostra (Show) per visualizzare i domini selezionati.5. Nella scheda Vista (View) del pannello Proprietà (Properties), impostate Griglia (Grid) e Profilo (Outline) su Sì (Yes). La mesh viene visualizzata come mostrato nella figura di seguito.
Mesh per il dominio solido
Separazione delle interfacce
Per applicare le condizioni al limite di campo elettrico e calore, attenetevi alla procedura descritta di seguito.
1. Nell'albero Flow Analysis, in Condizioni al limite (Boundary Conditions), fate clic su Interfacce (Interfaces).
2. Fate clic con il pulsante destro del mouse e selezionate Separa interfaccia (Separate Interface) per CURRENT_INLET_1, CURRENT_INLET_2, CURRENT_INLET_3, CURRENT_OUTLET_1, CURRENT_OUTLET_2 e CURRENT_OUTLET_3.
3. Le interfacce vengono separate in modo da formare limiti.
 | Le interfacce vengono separate in modo che le condizioni al limite di temperatura possano essere assegnate a limiti solidi. |
