Décaler les corps et les surfaces
Creo+
Emplacement dans l'interface utilisateur :
• Dans l'application Conception générative, cliquez sur
Surfaces préservées (Preserved Surfaces). La boîte de dialogue Surfaces préservées (Preserved Surfaces) s'ouvre.
Surfaces préservées (Preserved Surfaces). La boîte de dialogue Surfaces préservées (Preserved Surfaces) s'ouvre.
• Dans l'application Conception générative, cliquez sur
Géométrie exclue (Excluded Geometry). La boîte de dialogue Géométrie exclue (Excluded Geometry) s'ouvre.
Géométrie exclue (Excluded Geometry). La boîte de dialogue Géométrie exclue (Excluded Geometry) s'ouvre.
• Dans l'application Conception générative, cliquez sur

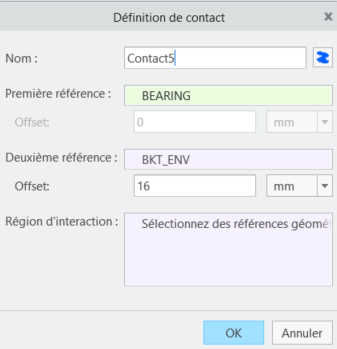

Contact (Contact). La boîte de dialogue Définition de contact (Contact Definition) s'ouvre.
Contact (Contact). La boîte de dialogue Définition de contact (Contact Definition) s'ouvre.
Vidéos
Description
Vous pouvez désormais ajouter un décalage de sphère bitangente à vos corps et surfaces en conception générative.
Les types décalages suivants sont pris en charge :
• Surfaces préservées : vous pouvez décaler les surfaces de la géométrie de départ pour créer une géométrie préservée. Ces surfaces sont appelées surfaces préservées. La géométrie préservée créée n'est pas affectée par l'optimisation.
• Décalage de dégagement avec corps exclus : vous pouvez ajouter un décalage autour des corps exclus pour créer une géométrie exclue. Ce décalage crée un jeu entre les corps exclus et la géométrie optimisée. L'ajout de ce décalage est facultatif.
• Décalage de contact : vous pouvez ajouter un décalage autour des corps liés pour créer une région préservée décalée. Vous pouvez limiter le contact en sélectionnant une région d'interaction.

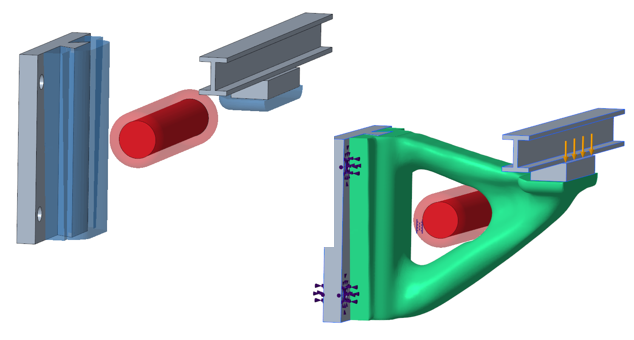

L'illustration suivante montre des décalages avec surfaces préservées :

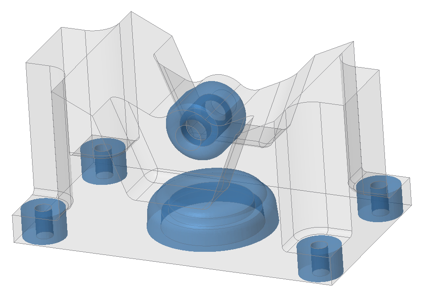

Les illustrations suivantes montrent des décalages avec géométrie exclue et de contact :
Avantages
Cette amélioration permet de gagner du temps en éliminant le besoin de créer des corps et fournit un moyen simple de créer des décalages. Elle permet l'utilisation future de la conception générative en mode Assemblage.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
