位移主體與曲面
Creo+
使用者介面位置︰
• 在「生成設計」應用程式中，按一下
「保留曲面」(Preserved Surfaces)。「保留曲面」(Preserved Surfaces) 對話方塊即會開啟。
「保留曲面」(Preserved Surfaces)。「保留曲面」(Preserved Surfaces) 對話方塊即會開啟。
• 在「生成設計」應用程式中，按一下
「排除的幾何」(Excluded Geometry)。「排除的幾何」(Excluded Geometry) 對話方塊開啟。
「排除的幾何」(Excluded Geometry)。「排除的幾何」(Excluded Geometry) 對話方塊開啟。
• 在「生成設計」應用程式中，按一下

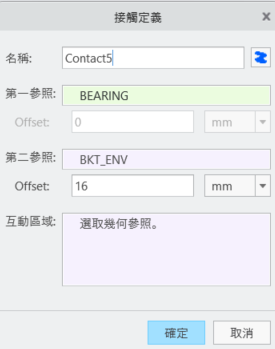

「接觸」(Contact)。此時會開啟「接觸定義」(Contact Definition) 對話方塊。
「接觸」(Contact)。此時會開啟「接觸定義」(Contact Definition) 對話方塊。
視訊
描述
現在，您可以在「生成設計」中將滾動球位移新增至主體與曲面。
支援下列類型的位移：
• 保留曲面 - 您可以位移起始幾何的曲面來建立保留幾何。這些曲面稱為保留曲面。在最佳化期間，建立的保留幾何不受影響。
• 包含排除主體的間隙位移 - 您可以在已排除主體周圍新增位移，以建立排除的幾何。此位移會在排除的主體與最佳化的幾何之間建立間隙。新增此位移為可選。
• 接觸位移 - 您可以在連接主體周圍新增位移，以建立位移保留區域。您可以透過選取互動區域來限制接觸。

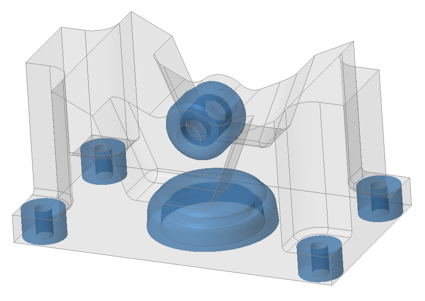

下圖顯示保留的曲面位移：

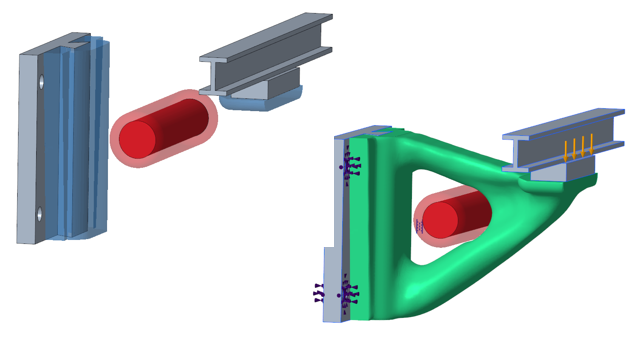

下圖顯示排除的幾何與接觸位移：
優點
此強化功能讓您不必建立主體，因此可以節省時間，並提供了一種易於使用的方法來建立位移。它可讓您未來在「組件」模式下使用「生成設計」。
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
